RF-Leistungsverstärkerprüfung

Die RF-Leistungsverstärkerprüfung zeigt das Verhalten eines Leistungsverstärkers im definierten Lastpfad: Ausgangsleistung, Verstärkung, Ebenheit, Oberwellen, Nebenwellen, VSWR, Strom, Temperatur und Schutzereignisse.

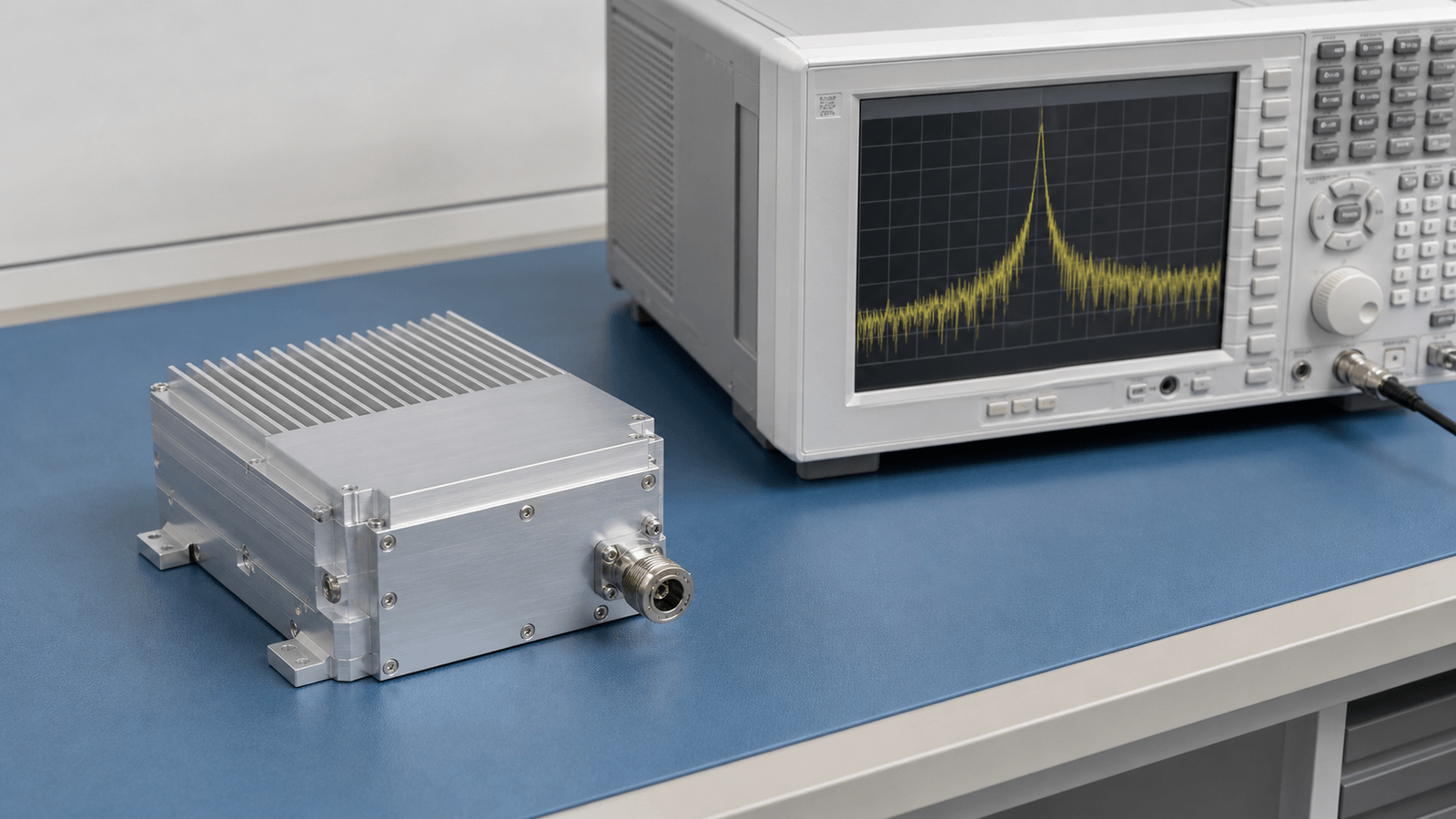

Power Amplifier Testing RF application visual

Prüfumgebung für RF-Leistungsverstärker

Bei der Prüfung eines RF-Leistungsverstärkers wird die abgegebene RF-Leistung unter festgelegtem Ansteuerpegel, Versorgungsspannung, Lastimpedanz und Temperaturbedingungen gemessen. Der Prüfpfad kombiniert typischerweise Signalquelle, kalibrierte Dämpfung, Richtkoppler, Leistungssensor, RF-Last und Temperaturbeobachtung, damit elektrische Werte mit der realen Betriebsgrenze verbunden bleiben.

Typische Messdaten

Relevante Daten sind Frequenzband, gesättigte und lineare Ausgangsleistung, Verstärkung und Verstärkungsebenheit, Oberwellen, Nebenwellen, Rücklaufleistungsreaktion, Abschaltverhalten, Versorgungsstrom, Steuerzustand und Gehäusetemperatur. Damit wird der Verstärker als Leistungsstufe beschrieben, nicht als allgemeines RF-Bauteil.

Ein gemeinsames elektrisches und thermisches Betriebsfenster

HF-Hardware für RF-Leistungsverstärkerprüfung
Die Grenze bleibt bei der unterstützenden Hardware Der Ablauf umfasst DC-Quelle und Wandlung, Bias-Erzeugung und Sequenzierung, Enable-Logik, Schutz und Telemetrie, den Wärmefluss des Moduls sowie die Nachweise, die diese Teile verbinden....
HF-Anforderungen für RF-Leistungsverstärkerprüfung
Die Grenze bleibt bei der unterstützenden Hardware Der Ablauf umfasst DC-Quelle und Wandlung, Bias-Erzeugung und Sequenzierung, Enable-Logik, Schutz und Telemetrie, den Wärmefluss des Moduls sowie die Nachweise, die diese Teile verbinden....
HF-Architektur für RF-Leistungsverstärkerprüfung
Die Grenze bleibt bei der unterstützenden Hardware Der Ablauf umfasst DC-Quelle und Wandlung, Bias-Erzeugung und Sequenzierung, Enable-Logik, Schutz und Telemetrie, den Wärmefluss des Moduls sowie die Nachweise, die diese Teile verbinden....
HF-Hardwareauswahl für RF-Leistungsverstärkerprüfung
Die Grenze bleibt bei der unterstützenden Hardware Der Ablauf umfasst DC-Quelle und Wandlung, Bias-Erzeugung und Sequenzierung, Enable-Logik, Schutz und Telemetrie, den Wärmefluss des Moduls sowie die Nachweise, die diese Teile verbinden....
HF-Prüfung und Verifikation für RF-Leistungsverstärkerprüfung
Elektrische, RF- und thermische Nachweise gemeinsam abnehmen Messen Sie Quellen- und Klemmenspannung, Schienenströme, Enable- und Bias-Zeitverläufe, Fehlerreaktion und deklarierte Temperaturen, während das RF-Modul in den freigegebenen Zuständen arbeitet....

Stromversorgung, Bias, Schutz und thermische Schnittstellen eines RF-Leistungsmoduls spezifizieren

Ein technischer Ablauf, der reale RF-Betriebsarten in Anforderungen an DC-Schienen, Lastsprünge, Restwelligkeit, Bias-Sequenz, Schutz, Verlustwärme, Kühlgrenze und Abnahmedaten überführt.

Versorgung, Bias und thermische Auslegung von RF-Modulen

Artikel

FAQ

Wie wird ein RF-PA-Netzteil nach Spitzenstrom, Tastverhältnis und Lastsprung dimensioniert?

Mittel- und RMS-Erwärmung werden von Impulsstrom, Flankenbedarf, Einschalt- und Fehlerstrom getrennt; Einbruch und Erholung werden direkt am Modul geprüft.

Wie verändern Dauerstrich- und Pulsbetrieb die Anforderungen an Leistungsverstärker?

Bei CW bestimmen Dauerverlustleistung und Nennleistung die Auswahl; bei Pulsbetrieb kommen Spitzenleistung, Pulsbreite, Wiederholrate, Tastgrad, Droop, Erholung und Schutz hinzu.

Welche Bias-Sequenz und Schutzfunktionen benötigt ein RF-Leistungsverstärker?

Schwellen, Reihenfolge, Stromfenster, RF-Freigabe, Fehleraktion und kontrolliertes Abschalten werden aus der freigegebenen Modul- oder Gerätedokumentation abgeleitet.

Wie viel Restwelligkeit und Rauschen darf die Versorgung eines RF-Verstärkers haben?

Es gibt keinen allgemeinen mV-Grenzwert; das zulässige Schienenspektrum wird aus dem RF-Spurious- oder Rauschbudget und der Empfindlichkeit am realen Betriebspunkt abgeleitet.

Welche thermischen Schnittstellendaten sind vor der Wahl von Luft- oder Flüssigkeitskühlung erforderlich?

Vor dem Kühlervergleich werden Verlustwärme, Temperaturreferenz, Interface-Aufbau, Luft- oder Kühlmittelbedingungen und Verhalten bei Kühlungsausfall festgelegt.

Welche Kriterien sollten vor der Auswahl einer HF-Verstärkerfamilie verglichen werden?

Die HF-Verstärkerfamilie wird zuerst nach ihrer Aufgabe in der Signalkette gewählt; Band, Verstärkung, Rauschen oder Linearität, Ausgangsleistung, Schnittstellen und Thermik werden danach unter gleichen Bedingungen verglichen.
