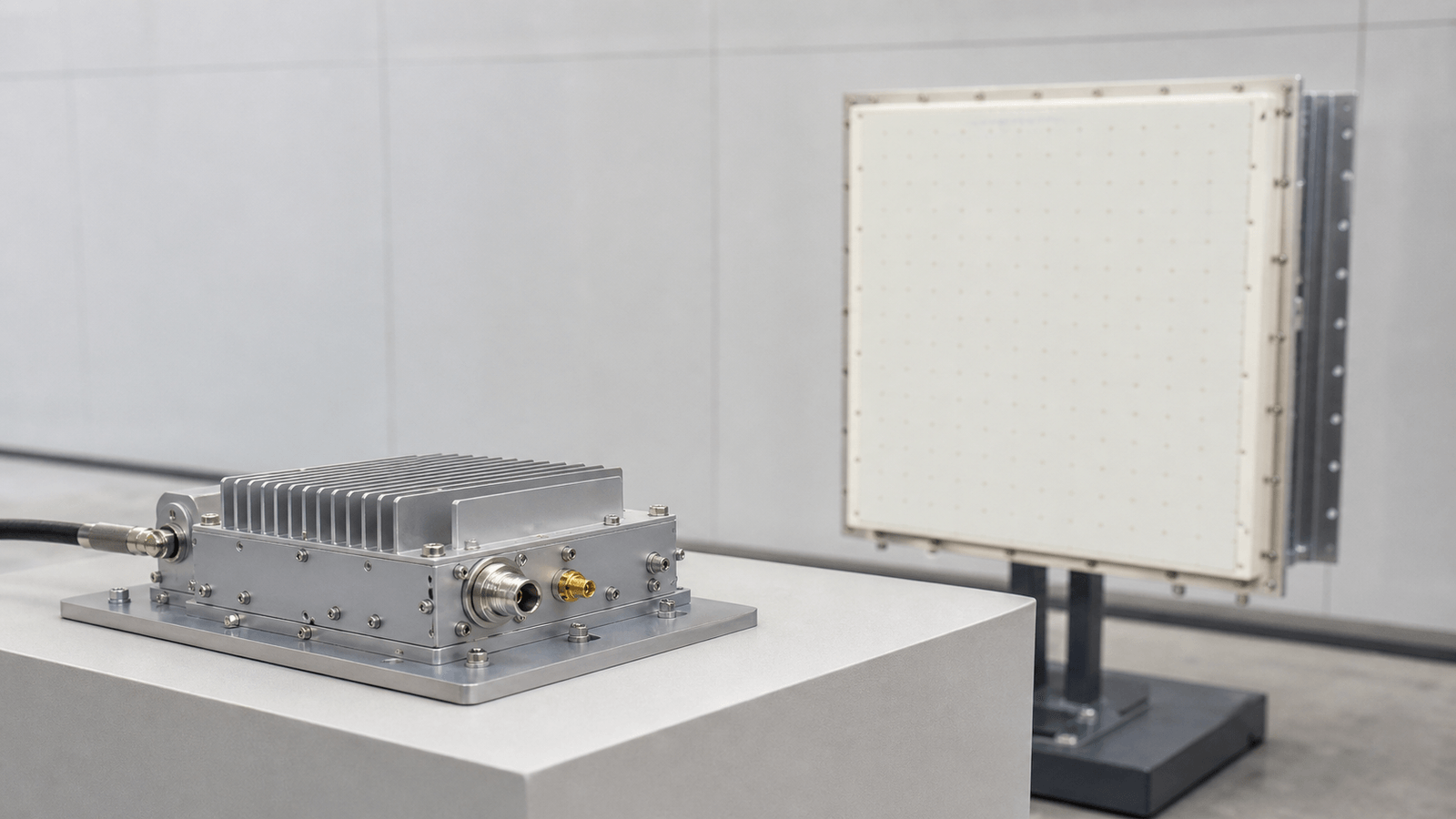

تغذية الهوائي والمطابقة
يربط حل تغذية الهوائي والمطابقة منفذ الهوائي بمسار RF الأمامي، بحيث تنتقل القدرة أو الإشارة المستقبلة بين الهوائي والوحدات الإلكترونية مع أقل قدر ممكن من الخسارة غير المقصودة.
نطاق الحل

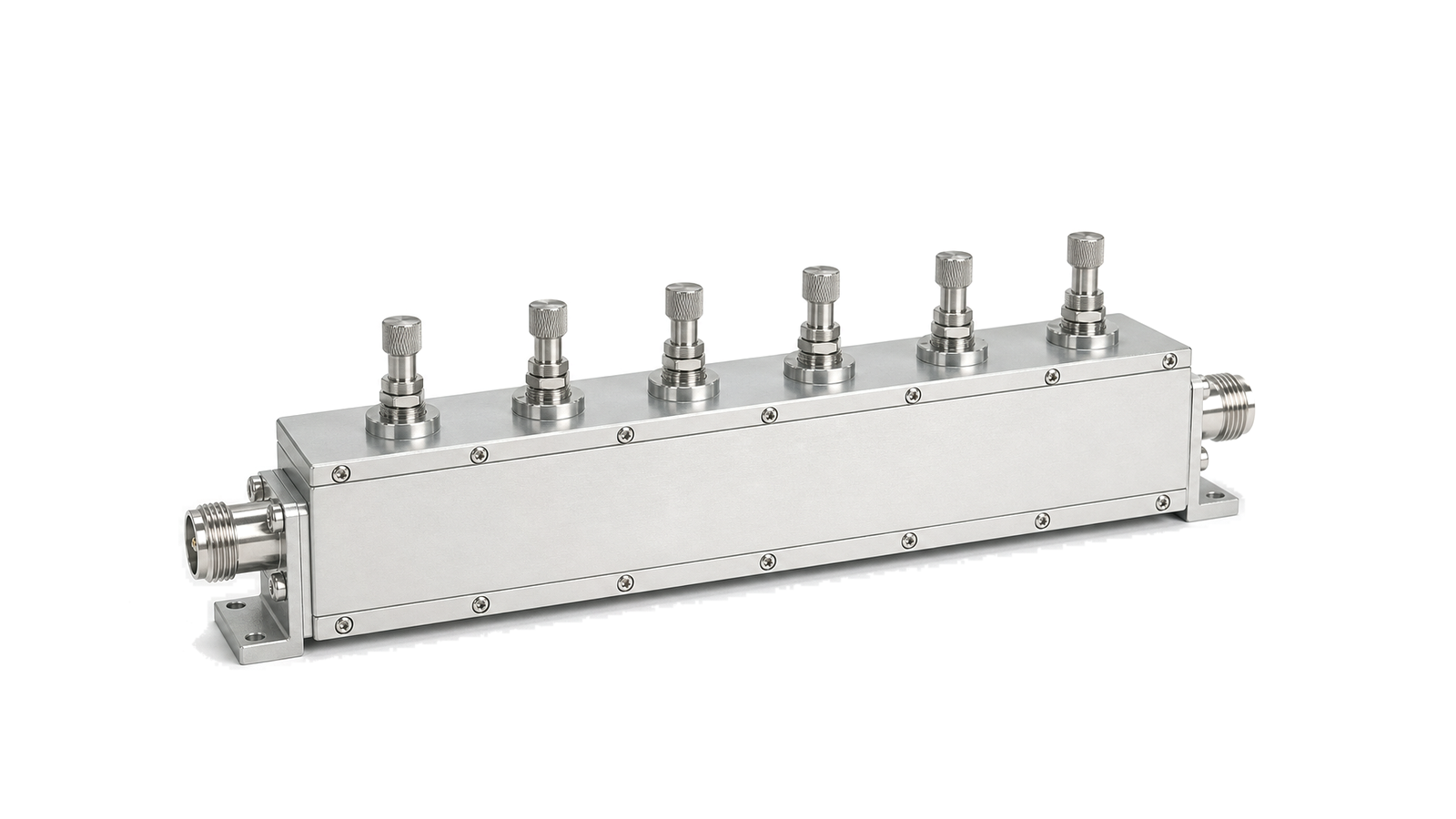

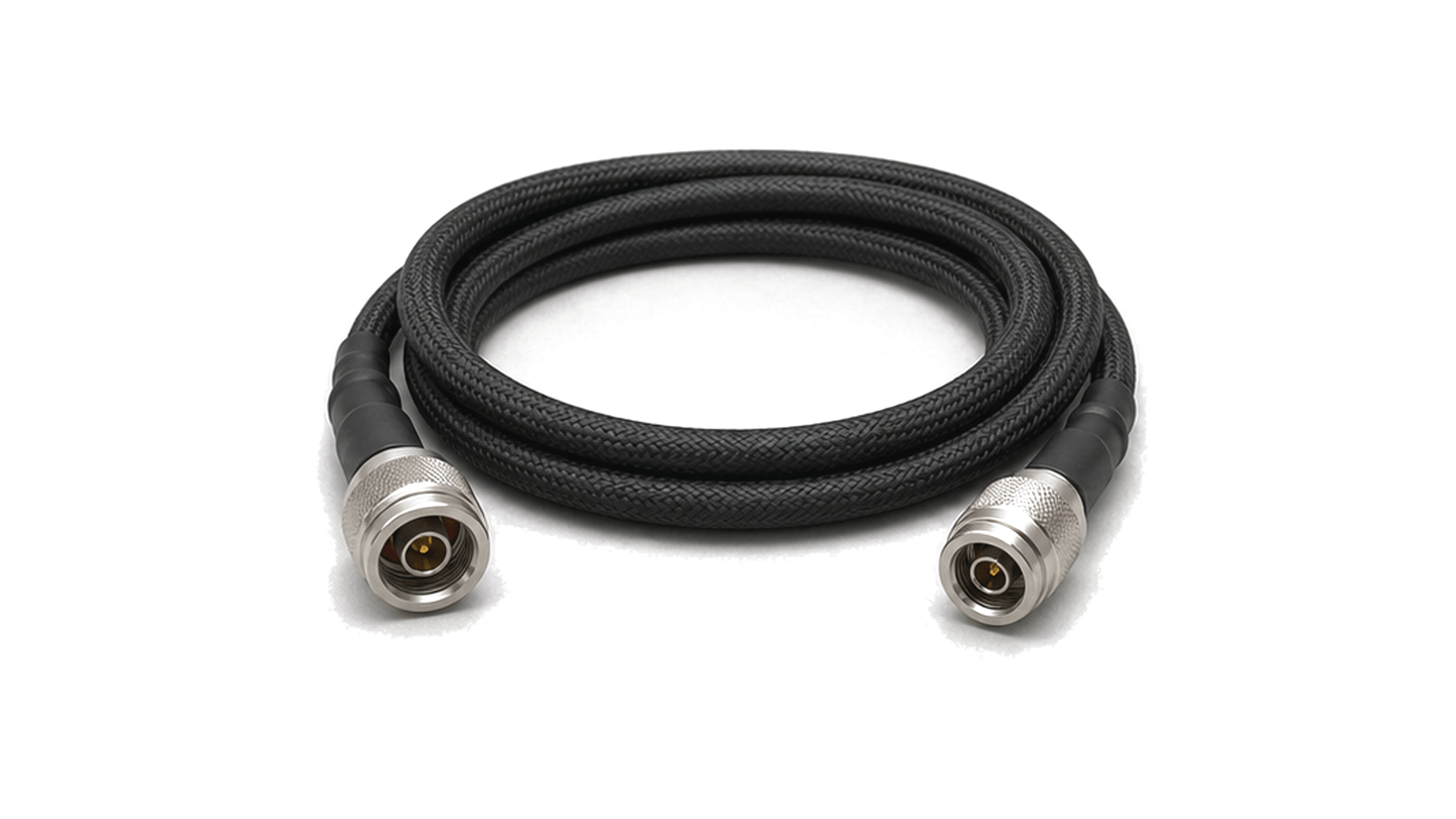

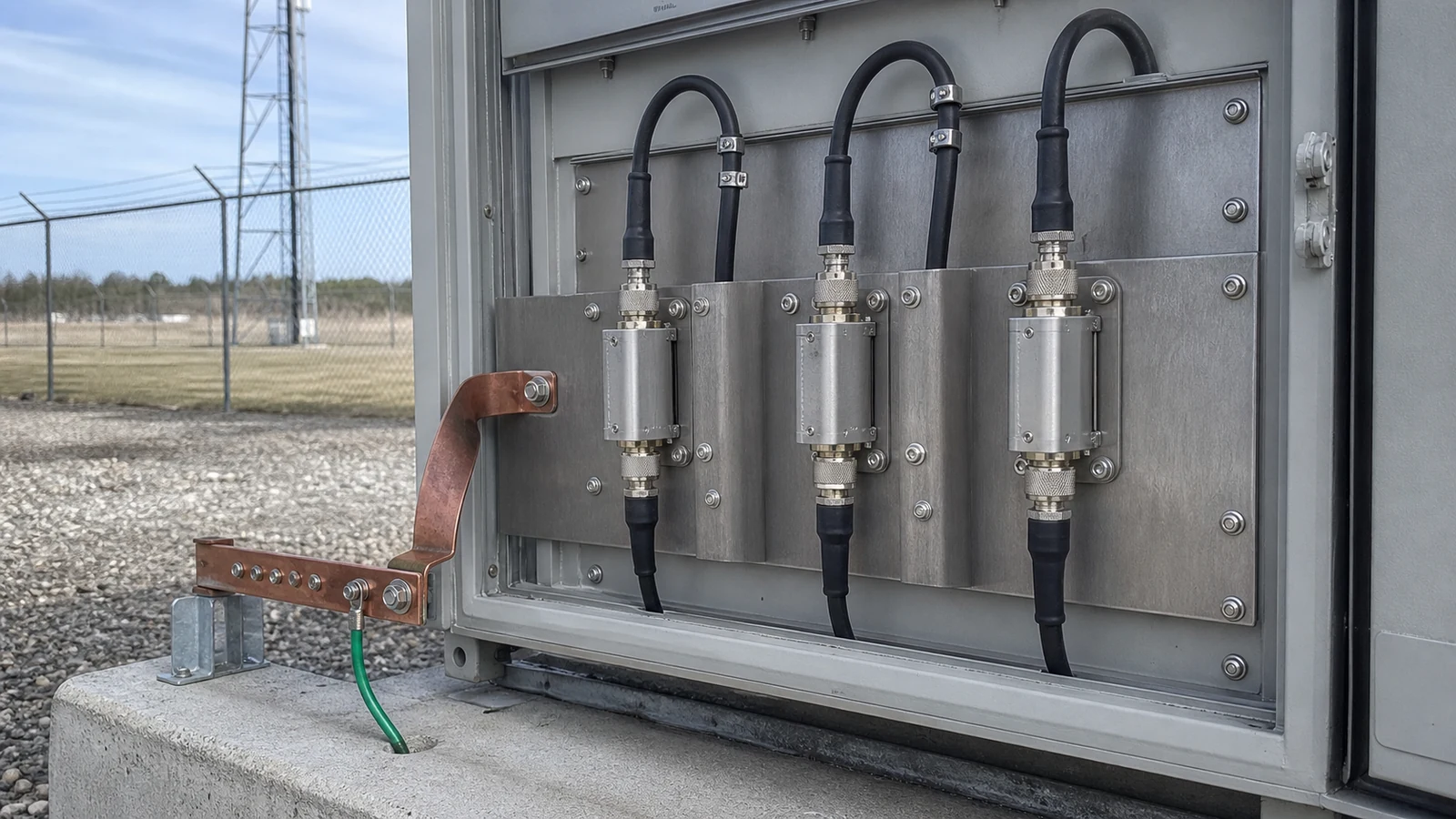

يشمل شبكات التغذية، دوائر المطابقة، المقسمات، المزاوجات، الكابلات، الموصلات ووحدات الواجهة الأمامية. يتم النظر إلى الاستقطاب، كسب الهوائي، توازن الطور، فقد الكابل، العزل، الختم وموقع التركيب كجزء واحد من المسار.
الاستخدام
يناسب محطات الأقمار الصناعية، هوائيات الصفيف، أنظمة الملاحة، الرادار، الاتصالات البحرية والمنصات التي يكون فيها موضع الهوائي والواجهة الميكانيكية مؤثرين في الأداء.
حدد الإشعاع المطلوب بعد التركيب قبل مقارنة الهوائيات
- بنية تغذية الهوائي والمطابقة
- ثبت النطاقات المستمرة والمستوى الموصل المرجعي اسرد نطاقات الإرسال والاستقبال والحماية والحالات كفواصل مستمرة. يخفي التردد المركزي فجوات النطاق وحدود المسح. في الهوائي متعدد المنافذ وثق التشغيل المتزامن والفصل والمرشحات ومسارات التغذية.
- متطلبات تصميم تغذية الهوائي والمطابقة
- أدخل المنصة والرادوم والبنى القريبة في التكوين يغير المستوى الأرضي والصاري وسطح المركبة والهيكل والصندوق والمثبتات والكابل والموصلات القريبة التيارات والتشتت، فتتغير المطابقة والكفاءة والنمط ومركز الطور والاستقطاب المتعامد. يضيف الرادوم فقدا وانعكاسا وانحراف حزمة وخطأ استقطاب حسب المادة والمسافة والرطوبة والجليد والزاوية والحرارة.
- تكامل تغذية الهوائي والمطابقة
- حول شكل الموجة والبيئة إلى إجهاد عند المنفذ اذكر لكل منفذ قدرة CW والمتوسطة والذروة والنبضة وعرضها ودورة العمل وعامل القمة والحاملات المتزامنة وعدم المطابقة والقدرة العكسية والحرارة. لا يغطي رقم واحد التسخين والمجال الأقصى والانهيار؛ يغير التردد والهندسة والضغط والتلوث وVSWR الحد.
- اختبار والتحقق من تغذية الهوائي والمطابقة
- صمم القياس وحزمة الدليل قبل الشراء تتحقق القياسات الموصلة من المطابقة والاقتران، بينما يحتاج الكسب والنمط إلى OTA. حدد الاستبدال أو المقارنة أو المجال القريب أو الحجرة المدمجة أو المجال البعيد، واضبط الانعكاسات والمنطقة الهادئة والمحاذاة وحركة الكابل والمنصة والخطية والمدى الديناميكي والهوائي المرجعي.

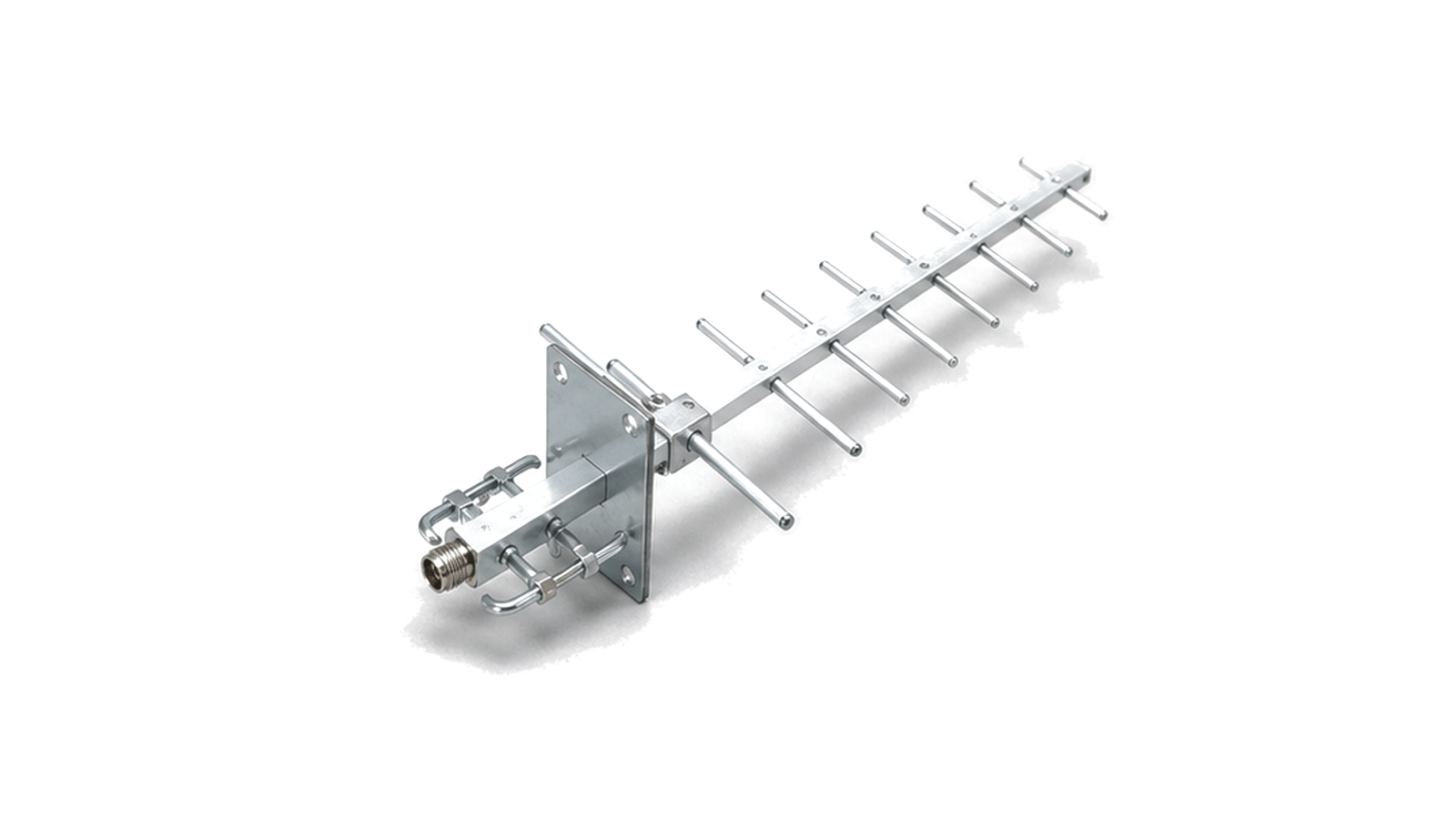

كيفية اختيار هوائي RF: التردد والكسب ونمط الإشعاع والاستقطاب وVSWR والقدرة والتركيب
منهج يحول النطاق المستمر والتغطية الزاوية ونمط الكسب والاستقطاب والمطابقة وقدرة الموجة والتركيب ودليل القياس إلى مواصفة هوائي قابلة للتحقق.
