ما الذي يجب تثبيته قبل اختيار دائرة الواجهة الأمامية RF؟
يجب تثبيت مستويي القياس عند الهوائي وجهاز الإرسال والاستقبال، والنطاقات وطريقة الازدواج، وحساسية الاستقبال وبيئة الحاجبات، وقدرة الإرسال وحدود التضمين، والوظائف المدمجة، وجميع حالات الكسب والتبديل، وتوقيت التحكم، والحماية، والظروف الحرارية، واختبارات قبول اللوحة. لا يكفي تطابق مجال التردد. فالفقد قبل أول مضخم منخفض الضوضاء يضعف الحساسية، والكسب الزائد يقلل هامش الحاجبات، وتسرب الإرسال قد يسبب فقد حساسية المستقبل. لذلك تقارن المنظومة وفق جدول الحالات الكامل من الهوائي إلى دائرة الإرسال والاستقبال وبمستويات قياس واضحة.
تثبيت النطاق والازدواج وحدود التكامل
ارسم منافذ الهوائي والإرسال والاستقبال والتنوع والاختبار، وحدد حالات FDD أو TDD أو الاستقبال فقط. سجل داخل الحزمة مضخم LNA وPA أو المشغل ومفتاح T/R والمرشح أو المزدوج والموصل أو الكاشف والمطابقة والمحدد والانحياز والتحكم الرقمي. ضع المرشحات والبالون وشبكات المطابقة والحماية الخارجية في الرسم نفسه. ويجب ربط مجال التردد بتموج الحزمة والرفض ومسار التوافقيات والقدرة المسموحة ومستوى مرجع الممانعة حتى لا تنتقل خسائر أو مهام ضبط حرجة إلى اللوحة دون وضوح.
إغلاق ميزانية الحساسية وهامش الحاجبات
احسب معامل الضوضاء المتسلسل من موصل الهوائي عبر فقد المفتاح والمرشح قبل LNA، وكل أوضاع الكسب، حتى دخل جهاز الإرسال والاستقبال. سجل لكل حالة الكسب والضوضاء وضغط الدخل وIIP3 والتحمل خارج النطاق وأقصى مجموع للإشارة المطلوبة والحاجب. قد يحقق وضع الكسب العالي الحساسية لكنه يتشبع بجوار مرسل قريب، بينما يعيد التجاوز الخطية مقابل هامش الضوضاء. اختبر فقد الحساسية والاستعادة باستخدام رفض المرشح وعتبة التبديل وزمن الانتقال الفعلي.
موازنة جودة الإرسال والعزل والحماية
حدد قدرة الإرسال عند مستوى الهوائي مع عرض التضمين ونسبة القمة إلى المتوسط ودورة العمل وEVM وتسرب القناة المجاورة والتوافقيات والضوضاء خارج النطاق. أضف فقد المفتاح والمرشح وضغط PA ودقة الكاشف والارتفاع الحراري وعدم تطابق الهوائي. قس عزل TX-RX والتسرب إلى مسارات التنوع وبين الهوائيات وضوضاء المرسل الداخلة إلى المستقبل. يجب أن يشمل جدول التحكم بدء التشغيل والإيقاف وانتقال T/R وحدود التبديل تحت القدرة وتأخير PA وحماية LNA والاستعادة من الأعطال.
التحقق على اللوحة ومسار الهوائي الفعليين
طابق التخطيط المرجعي مع طبقات لوحة الإنتاج ومحاثة الأرضي والفتحات الحرارية وممانعة التغذية واقتران خطوط التحكم. اضبط المطابقة مع الهوائي المركب أو مجال الحمل المحدد، لا مع حمل مثالي 50 أوم فقط. يشمل القبول معاملات S في كل الحالات، والكسب والضوضاء، والحاجبات والضغط، وEVM والطيف المضمن، والتسرب، وزمن T/R، والكاشف، والتيار، والحرارة، وتغير التغذية وإجهاد عدم التطابق. احفظ فقد الكبلات والتجهيزات والمعايرة ومستويات القياس ومعرف حالة البرنامج مع النتائج.
- النطاقات وعرض القنوات ومنافذ الهوائي والازدواج ومصفوفة الحالات الكاملة
- وظائف LNA وPA والمفاتيح والمرشحات والمطابقة والكشف والحماية الداخلية والخارجية
- الضوضاء المتسلسلة والكسب والحاجبات والضغط وفقد الحساسية والاستعادة
- قدرة الإرسال وEVM والقناة المجاورة والتوافقيات والعزل وعدم التطابق
- جهود التحكم والتوقيت وحالات العطل والتيار والمجال الحراري
- طبقات اللوحة ومستويات القياس والتجهيزات والمعايرة وحدود القبول
حدود الفئة

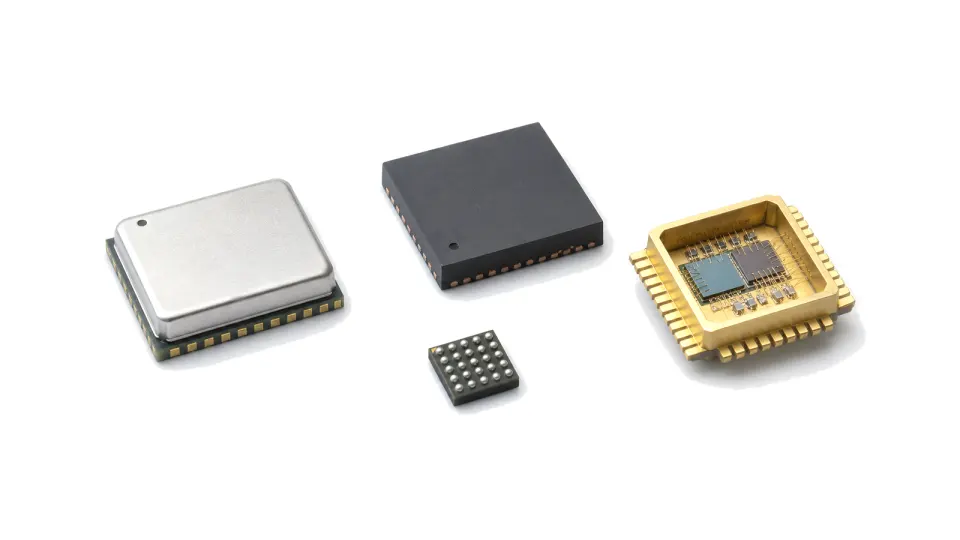

تغطي هذه الفئة دوائر الواجهة الأمامية RF ووحداتها داخل الحزمة التي تدمج وظيفتين على الأقل بجانب الهوائي، مثل LNA أو PA أو المشغل، ومفتاح RF، والمرشح أو المزدوج، والموصل أو الكاشف، والمطابقة، والتحديد، والانحياز أو التحكم. تشمل واجهات الاستقبال والإرسال وT/R. وتستبعد دوائر الإرسال والاستقبال الكاملة التي تحتوي تحويل بيانات أو نطاقا أساسيا، والدوائر أحادية الوظيفة، والوحدات ذات الموصلات، والأنظمة الأمامية الكاملة، والهوائيات.
عامل شبه الموصل واللوحة ومستوى القياس كقرار مضبوط واحد
- مورد دوائر الواجهة الأمامية RF المتكاملة / مصنع دوائر الواجهة الأمامية RF المتكاملة
- اربط التأهيل والقبول بالهوية الدقيقة للجهاز ثبّت المصنع ورمز الطلب الكامل والغلاف أو خريطة الشريحة والمراجعة والدفعة ورمز التاريخ وحالة المادة وإشعارات التغيير والبدائل المسموحة. راجع وثائق التأهيل والموثوقية والمطابقة بحسب نطاقها الفعلي؛ لا تنتقل دعوى عامة لعملية أو عائلة تلقائيا إلى التجميع والاستخدام المحددين.
- المواصفات الفنية لـ دوائر الواجهة الأمامية RF المتكاملة
- ثبّت الوظيفة والشروط وفئة الدليل قبل المقارنة حدد الدور أولا: تضخيم منخفض الضوضاء أو قيادة أو قدرة، تحويل تردد، تبديل، تخميد، تحكم في الطور، كشف، توليف، إرسال واستقبال، حماية، أو وظيفة سلبية متكاملة. سم منافذ RF وLO وIF وDC والتحكم والتوقيت والحرارة، وحدد النطاق والعرض والموجة ومعامل القمة ودورة العمل والمعاوقة والانتقالات والحرارة وعدم المطابقة الواقعي.
- اختيار دوائر الواجهة الأمامية RF المتكاملة
- ثبّت الوظيفة والشروط وفئة الدليل قبل المقارنة حدد الدور أولا: تضخيم منخفض الضوضاء أو قيادة أو قدرة، تحويل تردد، تبديل، تخميد، تحكم في الطور، كشف، توليف، إرسال واستقبال، حماية، أو وظيفة سلبية متكاملة. سم منافذ RF وLO وIF وDC والتحكم والتوقيت والحرارة، وحدد النطاق والعرض والموجة ومعامل القمة ودورة العمل والمعاوقة والانتقالات والحرارة وعدم المطابقة الواقعي.
- اختبار والتحقق من دوائر الواجهة الأمامية RF المتكاملة
- انقل المعايرة إلى المستوى المفيد وتحقق من تصحيح المنصة سم المستوى المطلوب للكسب والانعكاس والضوضاء والقدرة والخطية. وثق طريقة المعايرة والكابلات والمحولات والمجسات وbias tee والموصلات والمنصة بين الجهاز وأداة القياس. اقصر التوصيف أو إزالة الأثر على نطاق تم التحقق منه، واحفظ البيانات الخام والمصححة.
