ما لوحة تحكم الترددات الراديوية؟

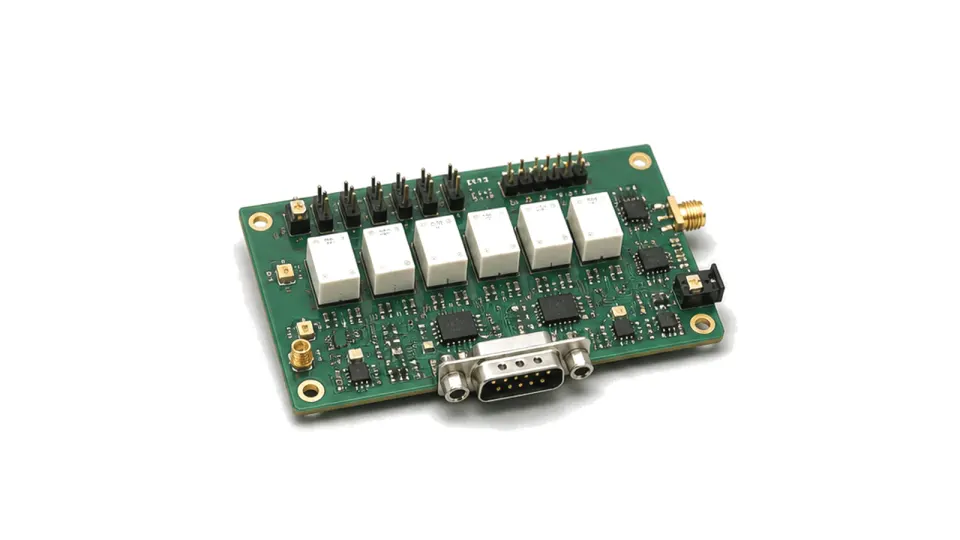

لوحة تحكم الترددات الراديوية هي مجموعة منطق وقيادة وانحياز ومراقبة منخفضة التردد تضع عتاد RF في حالات تشغيل محددة وآمنة. يمكنها قيادة مفاتيح PIN أو FET والمرحلات الكهروميكانيكية والمخففات الرقمية ومغيرات الطور والدوائر القابلة للضبط وانحياز المضخمات عبر إشارات منفصلة أو حافلات تسلسلية أو شبكة. قد تولد اللوحة جهود القيادة وتكيف المستويات وتسلسل مصادر الطاقة وتقرأ الإنذارات وتطبق أقفال الأمان، بينما تبقى إشارة RF عادة في وحدة مستقلة. لذلك يبدأ الاختيار من تعريف الحالات والأحمال وليس من مجال التردد وحده.
تعريف جميع الحالات قبل اختيار اللوحة
اسرد كل عنصر متحكم فيه وكل قناة وحالة مسموحة وحالة ممنوعة والوضع الآمن الافتراضي. حدد لكل خرج جدول المنطق وحمل البوابة أو الملف والجهد والتيار وعرض النبضة وزمن الاستقرار ودورة التشغيل والسلوك بعد إعادة ضبط المتحكم. أضف قيود الحالات المتزامنة والفصل قبل الوصل وتسلسل الإرسال والاستقبال والاستجابة لفقد الاتصال أو الطاقة. عدد القنوات وحده لا يحدد مواصفات اللوحة.
مطابقة الواجهة ودائرة القيادة والتوقيت عند الحمل
حدد واجهة المضيف والعنونة ومعدل التحديث وحدود العزل مع مرحلة الخرج. تصف GPIO وSPI وI2C وUART وCAN وEthernet نقل الأمر، لكنها لا تثبت القدرة على قيادة بوابة سالبة أو ملف مرحل أو تيار صمام PIN أو مجالات منطق مختلفة. احسب تحويل المستوى وتيار المصدر والمصب وهبوط الكبل وسرعة الحافة والتأخير وانحراف القنوات وزمن الاستقرار عند أطراف العنصر. حدد ترتيب التشغيل والإيقاف والمراقبة والمنع المادي وتأكيد الحالة الراجع.
حماية أداء RF من ضوضاء التحكم
قد تولد الحواف الرقمية السريعة ومصادر الطاقة التبديلية ومسارات الرجوع المشتركة إشارات طفيلية أو تخفض العزل حتى لو لم تحمل اللوحة موصل RF. راجع الفصل الوظيفي والأرضي والتدريع والترشيح وتوزيع أرجل الموصل والكبلات والعزل الرقمي وحماية التفريغ والحرارة داخل التجميع النهائي. لانحياز المضخم تحقق من تنظيم التيار وتعويض الحرارة وحدود الإنذار والتسلسل الآمن للبوابة والمصرف. ولا تسمح للحالات العابرة بكشف المستقبل أو تبديل العنصر عند قدرة تتجاوز حده.
التحقق من الحالات والأعطال والنتيجة RF ضمن خطة واحدة
شغل كل حالة وانتقال عند حدود التغذية وطول الكبل المتوقع والحرارة والحمل الحقيقي، وقس الجهد والتيار والتأخير وانحراف القنوات وإعادة الضبط واستجابة العطل عند أطراف العنصر. اختبر توقف الاتصال وفقد مصدر والتحميل الزائد والحمل المفتوح والحرارة الزائدة وانقطاع التحديث. ثم قس على مسار RF المركب فقد الإدخال والعزل ودقة الطور أو التوهين وعابر التبديل والتكرار. اربط كل تكوين مسلم بإصدارات البرنامج وجدول السجلات والمنطق والتوصيل والاختبار.
- العناصر والقنوات والحالات المسموحة والوضع الآمن والتركيبات الممنوعة
- جهد وتيار وقطبية القيادة والحمل والكبل والتأخير والانحراف والاستقرار
- بروتوكول المضيف والعنونة والتحديث والقراءة الراجعة والمراقبة والمنع
- مصادر الطاقة والتسلسل وتنظيم الانحياز وحدود الأعطال والأرضي والحرارة
- الأبعاد والموصلات والتدريع والعزل والبيئة والوصول للصيانة
- انتقالات الحالات وحقن الأعطال والتحقق RF المتكامل وسجل التكوين
حدود الفئة
تشمل الفئة اللوحات التي تتمثل وظيفتها الأساسية في قيادة مكونات RF أو تسلسلها أو انحيازها أو مراقبة حالات المسار. أما مفاتيح RF والمخففات ومغيرات الطور نفسها، والمصفوفات ذات مسارات RF المحددة، ولوحات المعالجة أو التقييم العامة، ومصادر الطاقة المنفردة، والواجهات الأمامية الكاملة فتندرج ضمن فئات أخرى.
