用于频响校正的射频均衡器

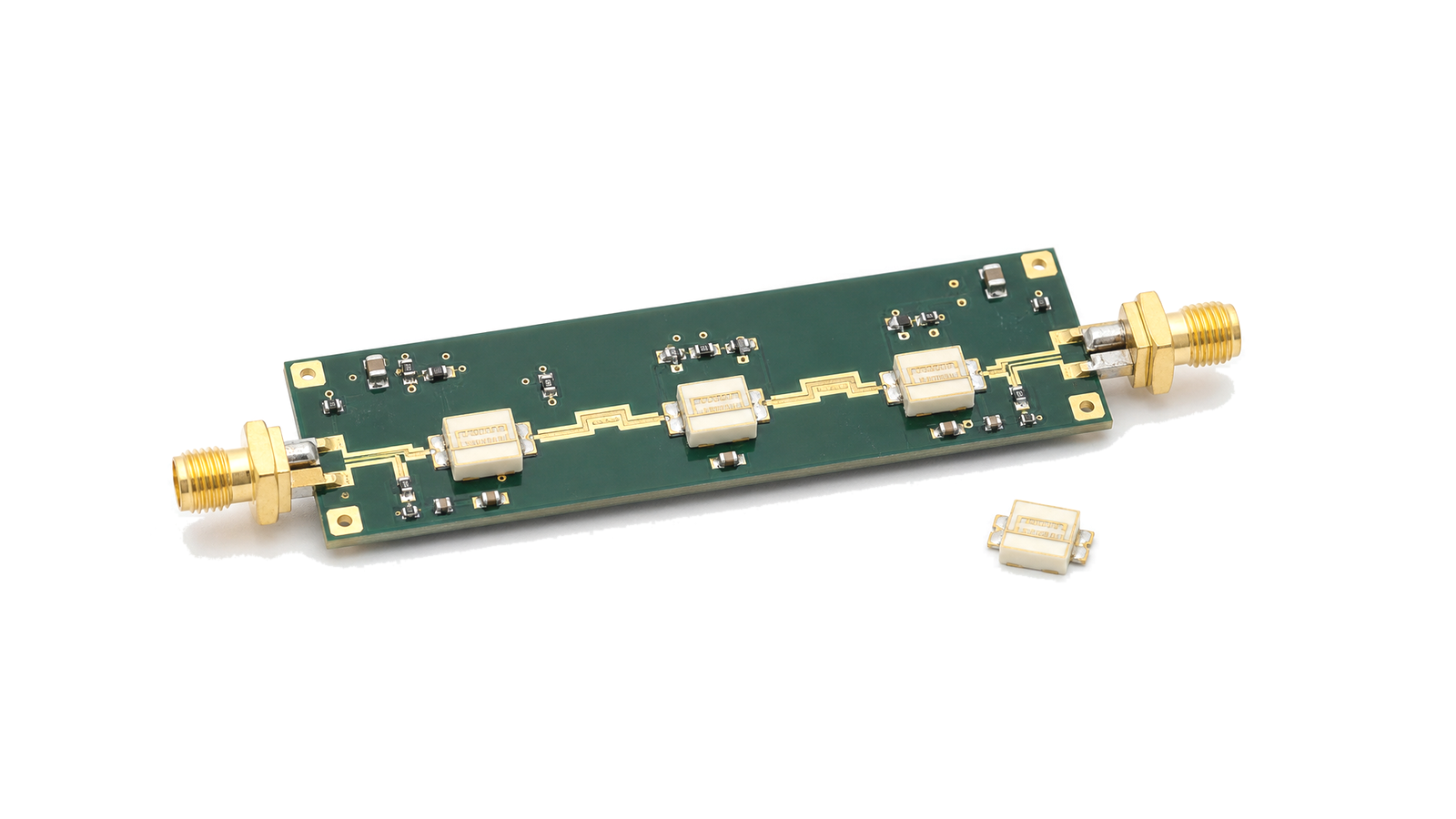

射频均衡器在频率轴上提供受控的幅度斜率，使宽带射频链路更接近目标响应。当同轴电缆损耗、放大器增益倾斜或测试夹具响应导致不同频点电平不一致时，均衡器可以作为链路补偿器件使用。它通常放在固定链路或测试路径中，用来改善幅度平坦度，而不是改变信号频率。
常见参数
规格书通常会列出工作带宽、均衡斜率、插入损耗、回波损耗、阻抗、连接器形式、封装结构、功率容量和工作温度范围。
射频均衡器这一分类涵盖哪些内容？
射频均衡器用于补偿射频和微波链路中的频率相关损耗或增益斜率，可用于同轴电缆链路、放大器级联和测试夹具的幅度响应校正。
射频均衡器类硬件应如何选型？
从功能、参考面、复阻抗、反射与插入响应、波形功率、温度降额、使用环境和验收证据出发，建立射频负载、终端和阻抗网络的可验证规格。
- 选器件之前，先把电气边界和热边界写完整
- 先区分终端、匹配、均衡和保护功能
- 锁定连续频段、特性阻抗和参考面
评估射频均衡器时应重点比较哪些技术参数？
规格书通常会列出工作带宽、均衡斜率、插入损耗、回波损耗、阻抗、连接器形式、封装结构、功率容量和工作温度范围。
射频均衡器类硬件应如何测试与验证？
定义无源射频网络或负载时，应先写清功能和校准参考面，再锁定连续频段、特性阻抗、端口状态、回波损耗或驻波比、插入响应、平均与峰值功率、脉宽、占空比、失配或反向功率、安装温度、散热方式、连接器和环境条件。验收方案还要说明 VNA 校准、功率应力、热稳定时间、合格判据和原始数据留存。只有标称阻值或额定瓦数，不能证明宽带匹配、脉冲耐受和装机温升均符合要求。
