Bir RF alıcı-verici entegresi seçilmeden önce ne sabitlenmelidir?
RF ayar aralığı, işgal edilen ve anlık bant, kanal sayısı ve dupleks, alıcı duyarlılığı ve engelleyiciler, gönderici gücü ve modülasyon limitleri, örnekleme, saat ve osilatör planı, sayısal veri akışı, geçiş gecikmesi, kalibrasyon sorumluluğu, eşzamanlama, dış ön uç kayıpları ve kart test koşulları sabitlenmelidir. Entegre alıcı-verici RF donanımı, dönüştürücü, sayısal filtre ve yazılım arasındaki sınırı değiştirir. Geniş ayar aralığı her bantta dinamik aralık garantilemez ve dar modda çalışan arayüz maksimum bantta yetersiz kalabilir. Seçim tek merkez frekans satırına değil tüm radyo mod tablosuna göre yapılmalıdır.
Radyo mimarisini ve tüm profilleri tanımlayın
Doğrudan dönüşüm, düşük IF veya başka yapıyı ve entegre sentezleyici, ADC/DAC, sayısal filtre, kazanç kontrolü ve gözlem yolunu belirtin. RX/TX aralıklarını, işgal edilen ve anlık bandı, örneklemeyi, seyreltme veya enterpolasyonu, aktif kanalları ve MIMO faz ilişkisini ayrı listeleyin. TDD/FDD durumları, hızlı atlama, uyku, izleme, başlangıç ve profil değişimi dahildir. Bir aygıt taşıyıcıyı kapsadığı halde gerekli hızı, biçimi, kanal birleşimini veya eşzamanlı çalışmayı desteklemeyebilir.
Alıcı engelleyicisini ve gönderici kalitesini birlikte bütçeleyin
Anahtar, filtre ve LNA kaybıyla gürültü katsayısını hesaplayın; zayıf hedeften güçlü engelleyiciye kazanç aralığı ve AGC zamanını belirleyin. Sıkışma, IIP3, bant içi ve dışı engelleyici, karşılıklı karışım, görüntü, DC ofset ve ADC payını inceleyin. Göndericide entegre düzlemindeki güç, EVM, komşu kanal sızıntısı, gürültü, harmonik, görüntü, taşıyıcı veya osilatör sızıntısı ve kazanç doğruluğunu tanımlayın. Hedef dalga biçimi, tepe faktörü, bant ve gerçek PA sürüşüyle ölçün; temiz küçük ton modülasyon ve birlikte çalışma kanıtı değildir.
Saat, veri, kalibrasyon ve eşzamanlamayı kapatın
Maksimum profilde kanallar, I/Q bitleri, örnekleme, çerçeve ve protokol payından hat hızını ve işlemci yükünü hesaplayın. Referans saat gürültüsü, iç saat, belirlenebilir gecikme, hat hizalama ve reset sırasını tanımlayın. DC ofset, karesellik, osilatör sızıntısı, kazanç ve faz takibi, RF gecikmesi ve sıcaklık kalibrasyonu için sorumlu belirleyin. Trafiği kesen, gözlem yolu gerektiren veya dış ön uca bağlı kalibrasyonları kaydedin. Çok kanallı ve çoklu entegre sistemlerde başlangıç, profil değişimi ve yeniden ayar sonrası osilatör fazı ve taban bant hizasını ölçün.
Dış ön ucu tasarlayın ve tüm radyoyu doğrulayın
Her pini balun, filtre, anahtar, sınırlayıcı, LNA, sürücü veya PA üzerinden anten ya da test düzlemine eşleyin. Ortak mod, diferansiyel empedans, balun bandı, DC besleme, TX-RX izolasyonu, PA gürültüsünün RX'e girişi, anten uyumsuzluğu ve geçiş korumasını doğrulayın. Besleme, saat, veri ve RF'yi ayırarak dönüştürücü etkinliğinin gürültü veya sabit ürün üretmesini önleyin; ısıyı en yüksek profilde hesaplayın. Kartta duyarlılık, engelleyici, AGC, gönderici EVM ve spektrum, gürültü, sızıntı, atlama ve TDD zamanı, kalibrasyon, arayüz hatası, faz eşzamanlama ve toparlanmayı otomatik test edin.
- RF aralığı, işgal edilen ve anlık bant, örnekleme, kanal sayısı ve mimari
- Alıcı gürültüsü, duyarlılık, kazanç, AGC, engelleyici, sıkışma ve dönüştürücü payı
- Gönderici gücü, EVM, komşu kanal, gürültü, görüntü, osilatör sızıntısı ve PA sürüşü
- TDD/FDD, atlama ve profil süresi, gözlem yolu ve eşzamanlı çalışma
- Saat, veri akışı, belirlenebilir gecikme, kalibrasyon ve eşzamanlama
- Balun, filtre, anahtarlama, izolasyon, besleme, ısı ve kart kabul testi
Kategori sınırı

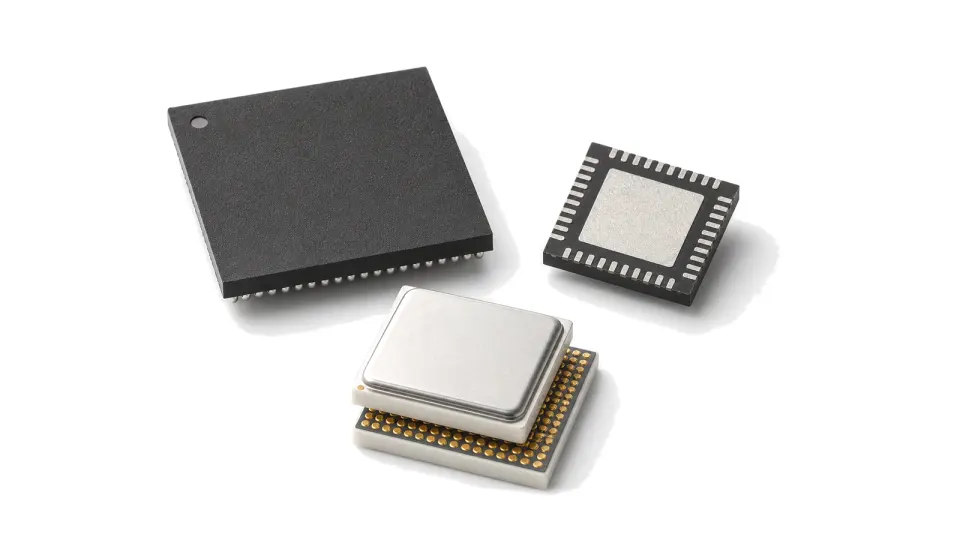

Bu kategori alım ve gönderim yolları, frekans sentezi ile analog, karma sinyal veya sayısal taban bant işlevlerini birleştiren yarı iletken RF alıcı-verici entegrelerini ve MMIC'leri kapsar; doğrudan dönüşüm, düşük IF, tek veya çok kanal, TDD ve FDD dahildir. Bağımsız LNA, PA, anahtar, filtre ve diğer ön uç entegreleri, konektörlü radyo modülleri ve tam alt sistemler kapsam dışıdır. Burada entegre mimarisi, dinamik aralık, dalga biçimi kalitesi, veri taşıma, kalibrasyon, eşzamanlama ve monte performans kararı verilir.
