동축 RF 서지 보호 설치의 합격 조건은 무엇입니까?
올바른 보호 토폴로지를 구역 경계에 배치하고 짧고 낮은 인덕턴스 등전위 본딩을 적용하며 노출 전에 반복 가능한 전기 기준값을 보존해야 합니다. 모델 라벨이나 도통 확인만으로는 부족합니다. 보호기와 카트리지 개정, 장착·접지 경로, 커넥터 토크와 밀봉, S11, S21, DC 통과/차단, 절연과 필요한 PIM을 기록합니다. 강한 사건 후 같은 기준면에서 비교하고 제조사 방전, 누설, RF 또는 기계 한계를 벗어나면 교체합니다.
사건 후 판단에 사용할 시운전 기준값을 만드십시오
노출 측과 보호 측, 벌크헤드 본딩과 최종 방수 상태를 촬영하고 시리얼 또는 카트리지 식별, 포트 방향, 토크, 접지 도체 형상과 사이트 등전위점을 기록합니다. 최종 점퍼를 포함해 VNA 원시 데이터, DC 도통 또는 절연, 원격 전원 전류와 필요한 PIM을 저장합니다. 기준면, 어댑터, 주파수 격자, 시험 전력, 케이블 상태와 환경을 추적할 수 있어야 손상과 정상 반복성을 구분할 수 있습니다.
동일한 임펄스 파형으로 보호 방식을 비교합니다
가스 방전관은 광대역이며 DC 통과가 가능할 수 있지만 정적 및 임펄스 방전 전압, 후속 전류, 잔류 에너지와 카트리지 수명을 보호 포트와 맞춰야 합니다. 4분의 1파장 또는 단락 스텁 방식은 정해진 대역에서 낮은 잔류 전압을 제공할 수 있으나 대역폭과 DC 특성은 기계식 필터 구조에 좌우됩니다. 하이브리드는 더 세밀한 클램핑을 추가하는 대신 고유 한계가 생깁니다. 8/20마이크로초 유도 서지 정격과 10/350마이크로초 부분 낙뢰 전류 정격은 서로 대체할 수 없습니다. RF 전력, VSWR, 삽입 손실, PIM, 밀봉과 교체성도 함께 비교합니다.

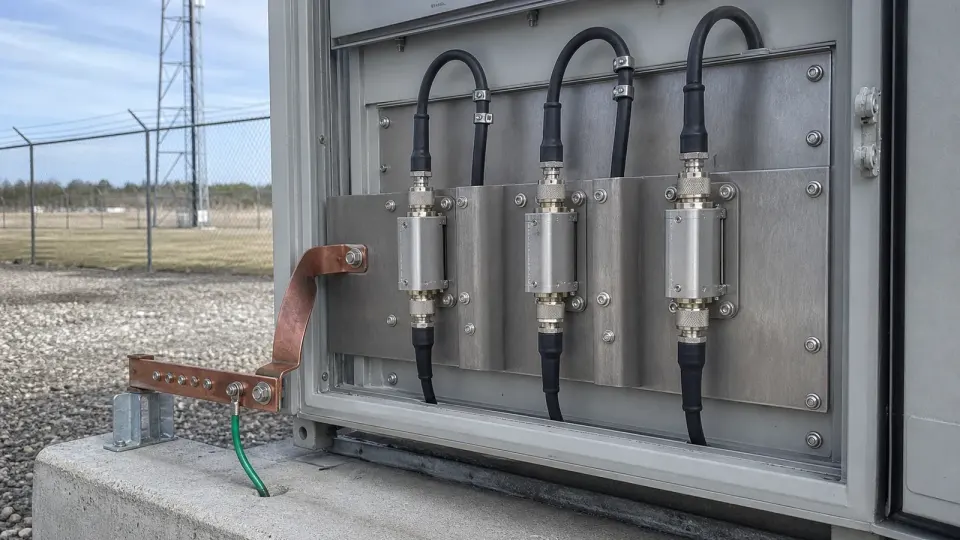

등전위 경계에 설치하고 낙뢰 후 재검증합니다
접지된 도전성 벌크헤드 관통 장착 또는 케이블 인입부에서 허용된 가장 짧은 접지 연결을 우선합니다. 긴 접지선은 빠른 전류 상승 시 추가 유도 전압을 만듭니다. 노출측과 보호측 케이블을 분리하고 지정 포트 방향, 방수 밀봉, 체결 토크와 케이블 응력을 관리합니다. 안테나 본딩, 급전선 실드 접지, 전원 및 데이터 SPD, 후단 수신기 리미터와 협조시킵니다. 운용 전 S11, S21, DC 도통 또는 절연과 필요한 PIM을 기록합니다. 강한 뇌우 뒤에는 아크, 열과 커넥터 손상을 점검하고 제조사 절차에 따라 방전값 또는 카트리지, VSWR와 삽입 손실을 다시 시험합니다.
시운전 및 사건 후 판단 매트릭스
| 경계 | 시운전 증거 | 재시험·교체 조건 |
|---|---|---|
| 보호 구역 | 노출 측에서 보호 측으로 넘어가는 경계에 설치, 배선 분리 | 우회 경로, 인입부와 먼 설치, 양측 배선 혼재 |
| 본딩 | 도전 벌크헤드 또는 최단 승인 저인덕턴스 연결 | 풀림, 부식, 발열 또는 접지 형상 변경 |
| RF 경로 | 운용·가드 대역 S11/S21 보존 | 승인 불확도와 한계를 넘는 변화 |
| DC·제어 | 통과/차단, 절연, 바이어스 전압·전류 확인 | 누설, 개방, 오도통 또는 원격 전원 불안정 |
| 임펄스 소자 | GDT, 1/4파장, 하이브리드 개정과 시험법 기록 | 방전·누설 불합격, 카트리지 소진, 이력 불명 |
| 기계·밀봉 | 토크, 스트레인 릴리프, 방수와 커넥터 상태 | 아크, 탄화, 침수, 발열 또는 변형 |
점검 예: 긴 접지선이 잔류 전압을 지배할 수 있습니다
설명용으로 전류 상승률이 1 kA/µs라면 연결 인덕턴스 1 µH만으로 V=L·di/dt에 따라 약 1 kV가 생기고 보호기 잔류 전압이 추가됩니다. 이는 낙뢰 전류 정격이 아니라 우수한 소자도 긴 피그테일 시공 때문에 현장에서 실패할 수 있음을 보여 줍니다.
시운전 및 낙뢰 후 검증 순서
- 모델 라벨이나 도통 확인만으로는 부족합니다. 보호기와 카트리지 개정, 장착·접지 경로, 커넥터 토크와 밀봉, S11, S21, DC 통과/차단, 절연과 필요한 PIM을 기록합니다. 강한 사건 후 같은 기준면에서 비교하고 제조사 방전, 누설, RF 또는 기계 한계를 벗어나면 교체합니다.
- 제조사가 허용한 방전 또는 절연 시험 전에 보호 대상 장비를 분리합니다.
- 같은 기준면과 불확도로 사건 후 데이터를 비교하고 RF가 통과한다는 이유만으로 복구하지 않습니다.
정격을 무력화하는 설치·정비 결함
- 케이블 인입부와 먼 곳에 설치
- 벌크헤드 대신 긴 코일형 접지선 사용
- 노출 측과 보호 측 급전선 병렬 배치
- DC 통과/차단 또는 원격 전류 미검증
- 다른 파형의 임펄스 전류값 비교
- 기준 측정 후 어댑터 추가
- 카트리지·시리얼·사건 이력 미보존
- RF 도통만으로 낙뢰 후 합격
시운전 기록 및 서비스 입력
- 보호 구역 경계, 노출 급전 경로와 등전위 접속점
- 커넥터, 임피던스, 대역, 삽입 손실, 반사 손실과 PIM
- RF 피크 전력, 최대 선로 전압, DC 통과와 제어 전류
- GDT, 4분의 1파장 또는 하이브리드 방식과 잔류 응답
- 8/20 또는 10/350마이크로초 파형이 명시된 임펄스 정격
- 벌크헤드 접지, 밀봉, 정비 접근과 사후 재시험 계획
