物理経路全体を管理対象の測定ハードウェアとする
検証可能な仕様は、計測器からDUTまでの各遷移を示し、それを校正、特性化、ディエンベッド、または測定結果に残すかを決めます。 校正キット、ケーブル、アダプタ、スイッチ、プローブ、治具は、それぞれ不整合、損失、位相、漏話、再現誤差を加えます。個別の周波数範囲だけでは再現可能な測定系になりません。
測定タスクとハードウェア境界を先に定義する
アクセサリのカタログではなく、測定量とDUTインターフェースから始めます。コネクタ付き2ポートモジュール、PCBクーポン、ウェハ上デバイス、高電力アセンブリでは、校正、接触、保護、固定方法が異なります。Sパラメータ、電力、雑音、利得、圧縮、監視、生産判定のどれを支える経路かを明記します。

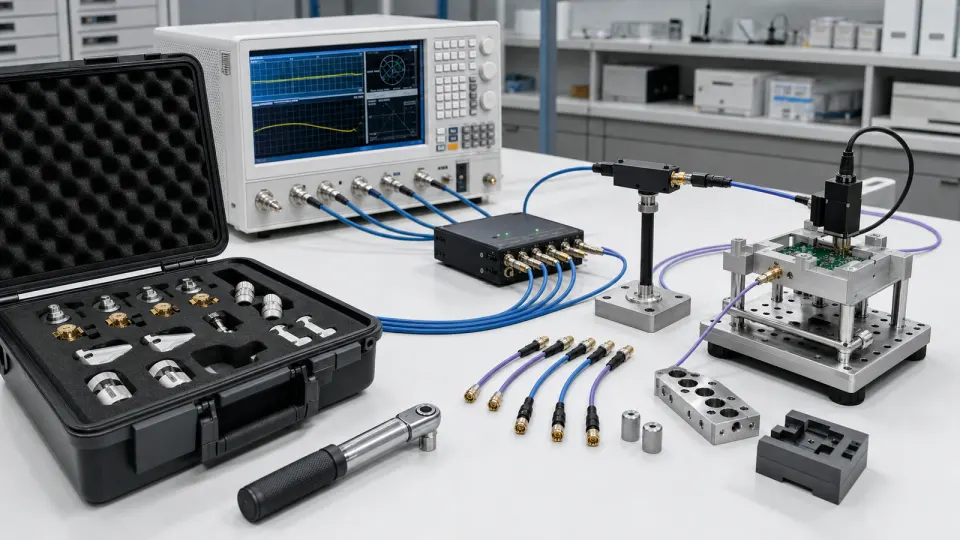

計測器ポートからケーブル、アダプタ、バイアスまたは保護回路、マトリクス、治具、プローブを通りDUTまでの経路を図示し、コネクタ、切替状態、機械基準を記録します。完全な特性評価計画、計測器選定、生産自動化は別の設計課題です。
DUTインターフェースと補正基準面を固定する
コネクタ系列と性別、インピーダンス、導波管フランジ、PCBランチ、プローブ形状を定義します。治具では基板、ランチ、伝送線路、接地、締結、機械基準、プローブではピッチ、パッド形状、接触力、共面性、タッチダウン回数、清掃方法が必要です。納入形状は校正や治具モデルと一致させます。
補正後データをどの面で報告するかを明記します。計測器ポート面なら下流要素は結果に残ります。治具コネクタ、プローブ先端、DUTパッドへ移す場合は、校正、ポート延長、または検証済みディエンベッドが必要です。図面やdatumのない『DUT面』は再現できません。
校正方式、キット、標準器定義を一致させる
方式はポート数、コネクタまたはプローブ、周波数範囲、必要精度に適合させます。実際のopen、short、load、through、line、reflect、電子校正モジュールは、計測器に読み込んだキット定義と一致しなければなりません。クラス、遅延、損失、オフセットインピーダンス、係数は補正結果に直接影響します。
キット識別、標準器のシリアル番号、コネクタ形式と性別、使用周波数、定義ファイル版、校正証明、環境、点検状態を保存します。証明書は標準器履歴の一部であり、結果のトレーサビリティには校正連鎖、不確かさ、正しい使用、内部測定保証も必要です。
経路状態ごとにケーブル、スイッチ、プローブ、信号調整を割り当てる
位相安定ケーブルも、曲げ半径、ねじれ、温度、再接続で変化します。配線、最小曲げ半径、ストレインリリーフ、使用中の動き、挿入損失、反射、必要なら曲げ時の位相を指定します。アダプタを減らして位置を固定し、校正後の置換は経路変更として扱います。
マトリクスは全ルート、未使用ポート終端、アイソレーション、損失、再現性、電力、ホットスイッチ条件を定義します。信号調整は利得または損失、圧縮、雑音、DCブロック、バイアス、リミット、保護を含みます。保守後もプローブや治具の機械状態を再現します。
コネクタ状態、締付トルク、位置合わせ、摩耗を管理する
精密インターフェースは、損傷を標準器や計測器ポートに移す前に点検、清掃、必要なゲージ確認を行います。コネクタ本体を回さず規定トルクで締結します。ピン深さ不良、汚染、打痕、ねじ損傷、異常な嵌合力があれば使用を停止します。
再現性には、治具の着座、基板datum、締付力と順序、接地接触、ケーブル支持、プローブ共面性、接触力の再現も必要です。安定したチェック用デバイスで再接続や再装着のばらつきを測り、嵌合回数、タッチダウン、清掃、交換の限界を決めます。
校正記録、トレーサビリティ、測定不確かさを分ける
管理記録は物理個体と使用した補正データを結びます。方式、キットと標準器、計測器、ケーブル経路、治具またはプローブ版、Touchstone原データ、ディエンベッドファイル、環境、作業者に依存しない手順、不確かさ入力を保持します。画面画像だけでは履歴を再構成できません。
トレーサビリティはラベルではなく、各段階の不確かさを伴う文書化された切れ目のない校正連鎖を通じた測定結果の属性です。経路ドリフト、ケーブル損傷、スイッチ再現性、コネクタ摩耗を検出する内部確認を追加し、認定要件は明示します。
チェックスタンダードとイベント起点の寿命管理を使う
重要な誤差に感度を持つ安定した独立チェックスタンダードを選び、確認対象の校正を作る標準器とは分けます。校正直後、疑わしい再接続、ケーブル移動、治具またはルート変更後、規定周期に測定し、複素データまたは限定指標を警告・不合格しきい値と比較します。
時間だけでなく、嵌合回数、タッチダウン、ケーブル屈曲、スイッチ回数、温度逸脱、過負荷、落下、ゲージ不良、チェック不良、相関ドリフトをトリガにします。限界を超えた経路を隔離し、最後の有効チェック以降のDUT結果を評価します。
| 判断境界 | 固定する要求 | 次の場合は提案を戻す |
|---|---|---|
| DUTインターフェース | コネクタ、フランジ、PCBランチ、プローブ、機械基準 | coaxまたはwaferだけの記載 |
| 基準面 | 報告面と含有・校正・除去する全遷移 | 再現可能な図のないDUT面 |
| 校正ハードウェア | 方式、定義、標準器、シリアル、帯域、ファイル版 | 一般的なキット名しかない |
| ケーブルとアダプタ | 配線、曲げ、支持、位相、反射、再接続 | 校正後に自由に交換できる |
| 切替と調整 | 状態、アイソレーション、再現性、線形性、電力、保護 | 最良ルートだけを記録 |
| 治具またはプローブ | 形状、ランチ、締結、接触、清掃、寿命 | 機械状態を再現できない |
| 測定保証 | チェック、基準値、限界、周期、イベント | 校正だけを品質管理にする |
| 記録 | 原データ、不確かさ、追跡性、シリアル、変更履歴 | 証明書または画像だけ |
判断例：基準面を治具コネクタへ移しても治具は消えない
VNAを2本の位相安定ケーブル端で校正し、DUTがスイッチ経路、アダプタ、PCB治具の先にある場合、校正が補正するのは計測器とケーブルです。スイッチ、アダプタ、ランチ、治具は、別の校正に含めるか検証済みモデルで除去しない限り結果に残ります。仕様にはルート、アダプタ、治具版、特性ファイル、トルク、締付順序、チェック限界が必要です。単に『DUTのSパラメータ』と呼んでも再現性リスクは消えません。
標準器の個体からDUT面の再現性まで検証する
- 測定量、DUTインターフェース、連続帯域、源レベル、受信範囲、損傷限界を承認する。
- 経路図、コネクタ、アダプタ、ケーブル、状態、形状、機械基準を固定する。
- 物理標準器と方式、キット定義、補正ファイルが一致することを確認する。
- 管理手順で点検、清掃、ゲージ確認、トルク締結を行う。
- 指定面で校正し、識別、設定、環境、組立手順を保存する。
- 検証済みモデルの遷移だけを除去し、原ファイルを保持する。
- 独立チェックスタンダードを測定し、承認基準と比較する。
- リスクに応じて屈曲、再接続、再装着、接触、切替再現性を確認する。
- 保守、過負荷、衝撃、温度、不具合、改版後に再確認する。
- シリアル、版、データ、補正、不確かさ、最後の有効チェックを保存する。
アクセサリ一覧では見えない測定経路の失敗
- 標準器定義を合わせずコネクタだけでキットを選ぶ
- 未特性化治具を残したままDUT面として報告する
- 校正後にアダプタ、ケーブル、ルートを変えて再検証しない
- 位相安定ケーブルが曲げ、ねじれ、温度に影響されないと考える
- 汚染、損傷、ゲージ不合格のコネクタを使い続ける
- マトリクスを損失だけで規定し、状態、隔離、電力を省く
- プローブ力、接触回数、パッド摩耗、締付順序を無視する
- 一つの標準器証明書だけで結果のトレーサビリティを主張する
- 原データ、補正、構成、不確かさのない画面画像を受け入れる
- 分類上の全ファミリを即納製品とみなす
RF試験治具・校正ハードウェアRFQに必要な情報
- 測定タスク、DUT種類、必要な工学判断
- 連続周波数、インピーダンス、源電力、受信レベル、ダイナミックレンジ
- DUTコネクタ、フランジ、PCBランチ、プローブピッチ、パッド、datum
- 報告基準面と含有、校正、特性化、除去する遷移
- 校正方式、ポート数、キットモデルまたは定義、標準器クラス
- シリアル、係数ファイル、証明、トレーサビリティ、不確かさ
- ケーブル長、配線、屈曲、半径、支持、位相、反射
- アダプタ位置、性別、ピン深さ、トルク、ゲージ、嵌合回数
- マトリクストポロジ、状態、未使用ポート、隔離、再現性、電力
- 信号調整の利得または損失、圧縮、雑音、DC、バイアス、保護
- 治具形状、基板、ランチ、接地、締結、手順、版管理
- プローブ形状、力、共面性、清掃、タッチダウン、交換
- チェックスタンダード、基準、警告・不合格限界、周期、イベント
- 数量、初品証拠、原データ、予備品、保守、変更管理
