RF試験治具と校正ハードウェアの仕様化：基準面、再現性、トレーサビリティ、検証
RF試験・校正ハードウェアは、計測器のテストポートから被測機器基準面までを一つの管理された経路として仕様化します。コネクタまたはプローブのインターフェース、連続周波数範囲、レベルと電力の上限、校正方式、校正キット定義、ケーブルとスイッチ経路、治具形状、接触手順、コネクタ管理、チェックスタンダード、トレーサビリティ記録、交換条件を固定します。校正を実行したことや校正済み標準器を所有することだけでは、再接続、屈曲、切替、摩耗、ドリフト、治具改版後も組立経路が有効であるとは証明できません。 RF校正キット、試験治具、プローブ、パワーセンサ、監視受信フロントエンド、信号調整モジュール、試験アクセサリ、スイッチマトリクスを、インターフェース、周波数、基準面、再現性、トレーサビリティ、寿命管理から選定します。 RF校正キット、ケーブル、アダプタ、スイッチマトリクス、信号調整、プローブ、治具を、インターフェース、基準面、再現性、トレーサビリティ、検証、寿命で仕様化する方法です。
対象となる測定経路の判断
- 試験・測定・校正ハードウェア サプライヤー: 治具と校正ハードウェア群を探す
- 試験・測定・校正ハードウェア メーカー: 物理経路と証拠境界を定義する
- 試験・測定・校正ハードウェア 技術仕様: 校正と経路ハードウェアを割り当てる
- 試験・測定・校正ハードウェア 選定: 再接続と寿命を管理する
- 試験・測定・校正ハードウェア 試験と検証: 校正間のドリフトを検出する
測定タスクとハードウェア境界を先に定義する
アクセサリのカタログではなく、測定量と被測機器インターフェースから始めます。コネクタ付き2ポートモジュール、PCBクーポン、ウェハ上デバイス、高電力アセンブリでは、校正、接触、保護、固定方法が異なります。Sパラメータ、電力、雑音、利得、圧縮、監視、生産判定のどれを支える経路かを明記します。 計測器ポートからケーブル、アダプタ、バイアスまたは保護回路、マトリクス、治具、プローブを通り被測機器までの経路を図示し、コネクタ、切替状態、機械基準を記録します。完全な特性評価計画、計測器選定、生産自動化は別の設計課題です。
被測機器インターフェースと補正基準面を固定する

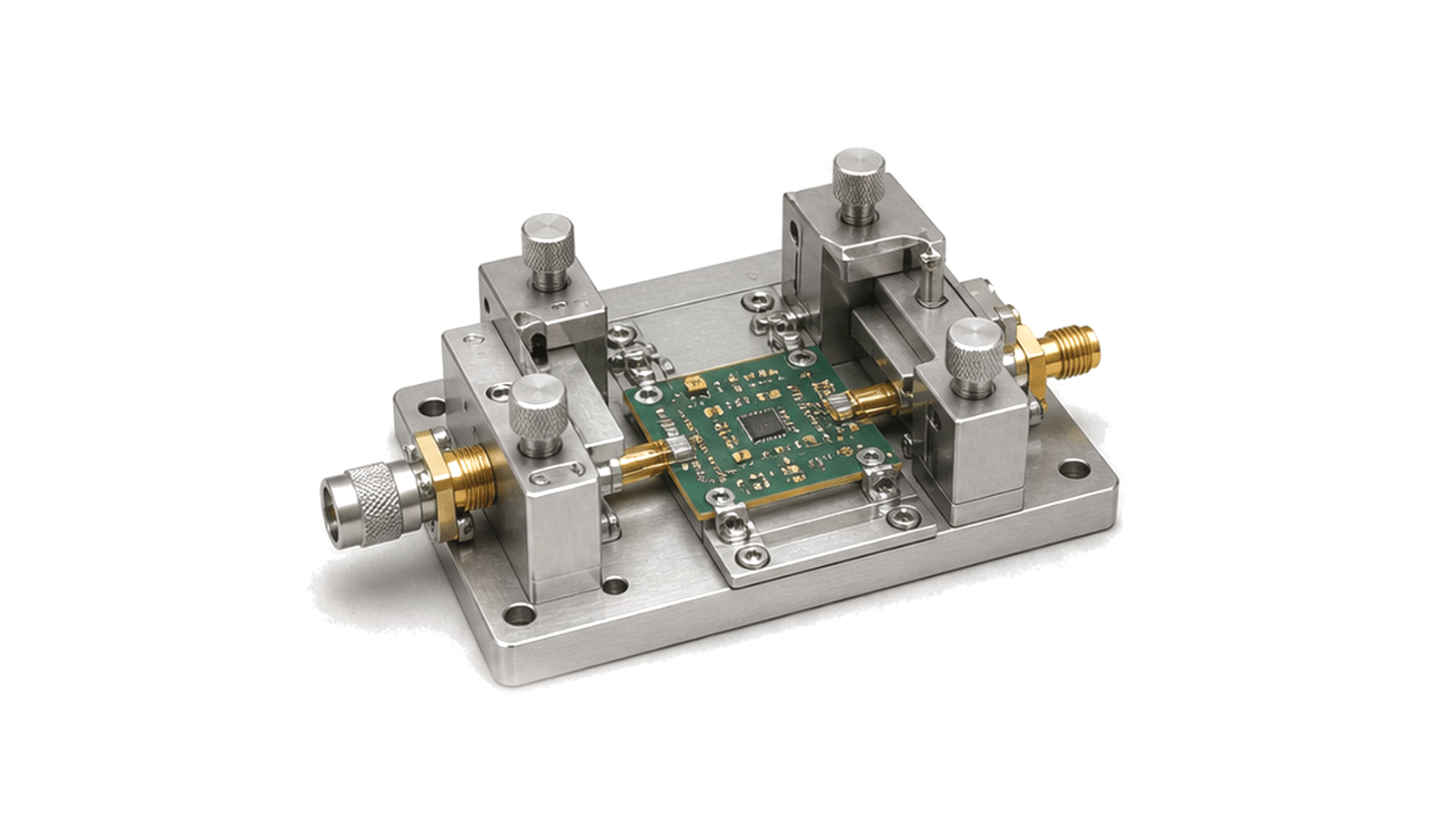

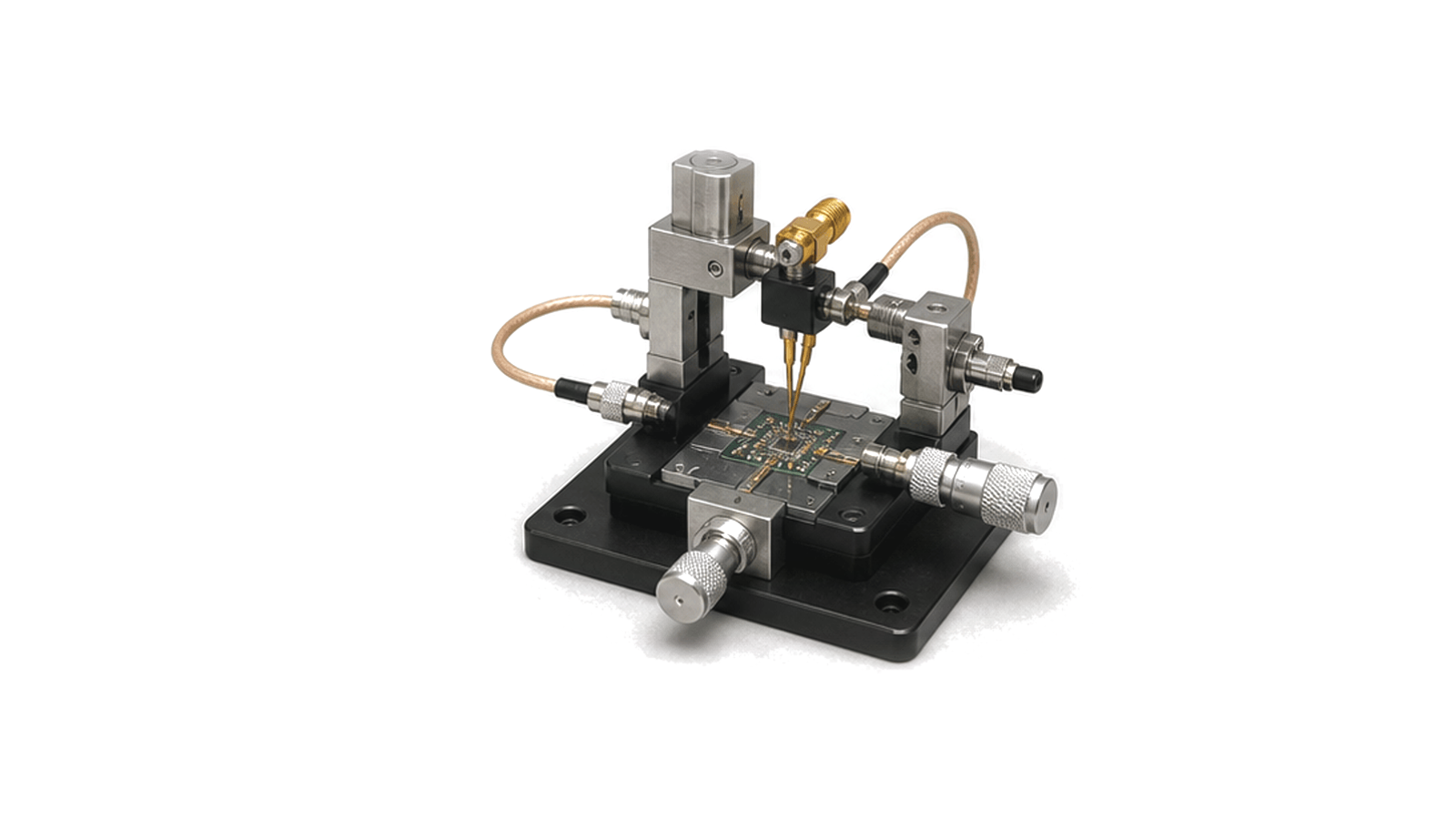

コネクタ系列と性別、インピーダンス、導波管フランジ、PCBランチ、プローブ形状を定義します。治具では基板、ランチ、伝送線路、接地、締結、機械基準、プローブではピッチ、パッド形状、接触力、共面性、タッチダウン回数、清掃方法が必要です。納入形状は校正や治具モデルと一致させます。 補正後データをどの面で報告するかを明記します。計測器ポート面なら下流要素は結果に残ります。治具コネクタ、プローブ先端、被測機器パッドへ移す場合は、校正、ポート延長、または検証済みディエンベッドが必要です。図面や機械基準のない『被測機器面』は再現できません。
校正方式、キット、標準器定義を一致させる
方式はポート数、コネクタまたはプローブ、周波数範囲、必要精度に適合させます。実際のopen、短絡標準器、load、スルー標準器、line、反射標準器、電子校正モジュールは、計測器に読み込んだキット定義と一致しなければなりません。クラス、遅延、損失、オフセットインピーダンス、係数は補正結果に直接影響します。 キット識別、標準器のシリアル番号、コネクタ形式と性別、使用周波数、定義ファイル版、校正証明、環境、点検状態を保存します。証明書は標準器履歴の一部であり、結果のトレーサビリティには校正連鎖、不確かさ、正しい使用、内部測定保証も必要です。
経路状態ごとにケーブル、スイッチ、プローブ、信号調整を割り当てる

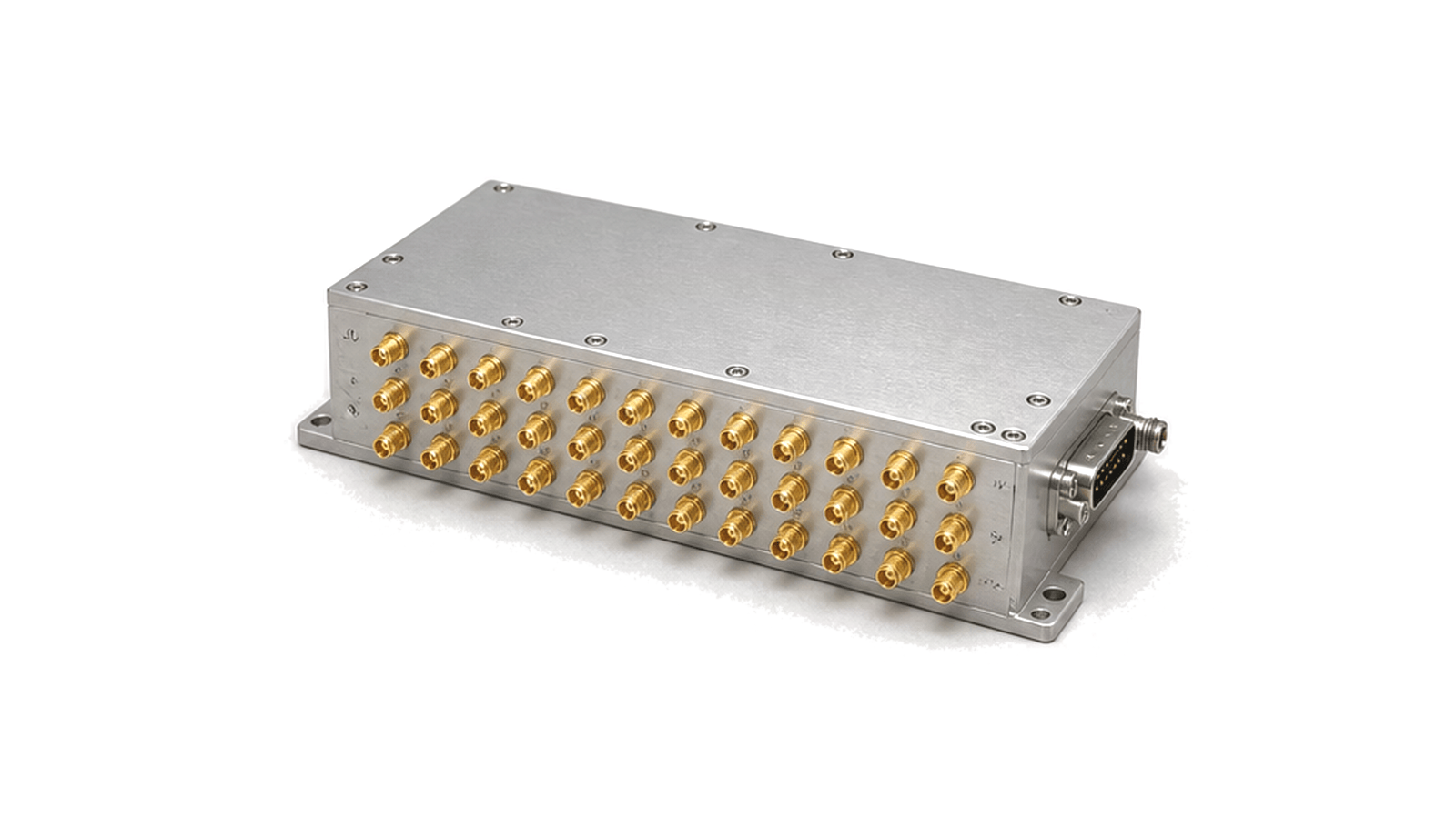

位相安定ケーブルも、曲げ半径、ねじれ、温度、再接続で変化します。配線、最小曲げ半径、ストレインリリーフ、使用中の動き、挿入損失、反射、必要なら曲げ時の位相を指定します。アダプタを減らして位置を固定し、校正後の置換は経路変更として扱います。 マトリクスは全ルート、未使用ポート終端、アイソレーション、損失、再現性、電力、ホットスイッチ条件を定義します。信号調整は利得または損失、圧縮、雑音、DCブロック、バイアス、リミット、保護を含みます。保守後もプローブや治具の機械状態を再現します。
コネクタ状態、締付トルク、位置合わせ、摩耗を管理する
精密インターフェースは、損傷を標準器や計測器ポートに移す前に点検、清掃、必要なゲージ確認を行います。コネクタ本体を回さず規定トルクで締結します。ピン深さ不良、汚染、打痕、ねじ損傷、異常な嵌合力があれば使用を停止します。 再現性には、治具の着座、基板機械基準、締付力と順序、接地接触、ケーブル支持、プローブ共面性、接触力の再現も必要です。安定したチェック用デバイスで再接続や再装着のばらつきを測り、嵌合回数、タッチダウン、清掃、交換の限界を決めます。
校正記録、トレーサビリティ、測定不確かさを分ける
管理記録は物理個体と使用した補正データを結びます。方式、キットと標準器、計測器、ケーブル経路、治具またはプローブ版、Sパラメータデータ原データ、ディエンベッドファイル、環境、作業者に依存しない手順、不確かさ入力を保持します。画面画像だけでは履歴を再構成できません。 トレーサビリティはラベルではなく、各段階の不確かさを伴う文書化された切れ目のない校正連鎖を通じた測定結果の属性です。経路ドリフト、ケーブル損傷、スイッチ再現性、コネクタ摩耗を検出する内部確認を追加し、認定要件は明示します。
チェックスタンダードとイベント起点の寿命管理を使う
重要な誤差に感度を持つ安定した独立チェックスタンダードを選び、確認対象の校正を作る標準器とは分けます。校正直後、疑わしい再接続、ケーブル移動、治具またはルート変更後、規定周期に測定し、複素データまたは限定指標を警告・不合格しきい値と比較します。 時間だけでなく、嵌合回数、タッチダウン、ケーブル屈曲、スイッチ回数、温度逸脱、過負荷、落下、ゲージ不良、チェック不良、相関ドリフトをトリガにします。限界を超えた経路を隔離し、最後の有効チェック以降の被測機器結果を評価します。
RF試験ハードウェアの選定・受入マトリクス
| 判断境界 | 固定する要求 | 次の場合は提案を戻す |
|---|---|---|
| 被測機器インターフェース | コネクタ、フランジ、PCBランチ、プローブ、機械基準 | coaxまたはウエハーだけの記載 |
| 基準面 | 報告面と含有・校正・除去する全遷移 | 再現可能な図のない被測機器面 |
| 校正ハードウェア | 方式、定義、標準器、シリアル、帯域、ファイル版 | 一般的なキット名しかない |
| ケーブルとアダプタ | 配線、曲げ、支持、位相、反射、再接続 | 校正後に自由に交換できる |
| 切替と調整 | 状態、アイソレーション、再現性、線形性、電力、保護 | 最良ルートだけを記録 |
| 治具またはプローブ | 形状、ランチ、締結、接触、清掃、寿命 | 機械状態を再現できない |
| 測定保証 | チェック、基準値、限界、周期、イベント | 校正だけを品質管理にする |
RF試験治具・校正ハードウェアRFQに必要な情報
- 測定タスク、被測機器種類、必要な工学判断
- 連続周波数、インピーダンス、源電力、受信レベル、ダイナミックレンジ
- 被測機器コネクタ、フランジ、PCBランチ、プローブピッチ、パッド、機械基準
- 報告基準面と含有、校正、特性化、除去する遷移
- 校正方式、ポート数、キットモデルまたは定義、標準器クラス
- シリアル、係数ファイル、証明、トレーサビリティ、不確かさ
- ケーブル長、配線、屈曲、半径、支持、位相、反射
- アダプタ位置、性別、ピン深さ、トルク、ゲージ、嵌合回数
- マトリクストポロジ、状態、未使用ポート、隔離、再現性、電力
- 信号調整の利得または損失、圧縮、雑音、DC、バイアス、保護
- 治具形状、基板、ランチ、接地、締結、手順、版管理
- プローブ形状、力、共面性、清掃、タッチダウン、交換
- チェックスタンダード、基準、警告・不合格限界、周期、イベント
- 数量、初品証拠、原データ、予備品、保守、変更管理
測定証拠と構成の境界
このカテゴリは、RF計測器のテストポートから被測機器インターフェースまでの物理ハードウェアを整理します。分類体系は現在公開中の製品記録より広いため、供給可否、構成、証拠は案件ごとに確認が必要です。認定校正サービスや特定の測定性能を示すものではありません。 校正を実行したことや校正済み標準器を所有することだけでは、再接続、屈曲、切替、摩耗、ドリフト、治具改版後も組立経路が有効であるとは証明できません。
