Cosa deve essere definito prima di scegliere un IC PLL o VCO?
Vanno definiti gamma e passo completi di uscita, frequenza e qualità del riferimento, modo intero o frazionario, maschera del rumore di fase, limiti di integrazione del jitter, limiti delle spurie, banda e margine di fase dell'anello, assestamento di frequenza e fase, sintonia del VCO, livello di uscita e sincronizzazione con carico, alimentazione, temperatura e salti reali. Un sintetizzatore può centrare la portante nominale e compromettere comunque ricevitore, clock del convertitore o trasmettitore coerente. Rumore vicino e lontano, spurie di riferimento e frazionarie, assestamento dopo un salto, tiro del carico e accoppiamento della scheda agiscono su limiti diversi. La selezione parte dal piano di frequenza e rumore e termina sui piani di riferimento del montaggio finale.
Congelare il piano di uscita, riferimento e divisione
Elencare portanti, gamma di sintonia, griglia dei canali e frequenze vietate includendo divisori di uscita e moltiplicatori. Al pin PLL specificare frequenza, rumore di fase, jitter, livello e avvio del riferimento. Una frequenza di confronto più alta può ridurre il rapporto e velocizzare l'anello, ma deve rispettare sorgente, spurie di confronto e limiti del circuito. Usare il modo intero quando la griglia è divisibile e quello frazionario per una risoluzione fine; provare separatamente i canali presso i confini interi e i pattern frazionari ripetitivi. Calibrazione, silenziamento, stato dei divisori, perdita del riferimento e risincronizzazione di fase appartengono alla tabella dei modi.
Specificare rumore di fase e jitter con condizioni complete
Definire una maschera di rumore alle distanze rilevanti per bloccanti, errore di modulazione, mescolamento reciproco o apertura del convertitore. Il jitter integrato è confrontabile solo con portante, limiti inferiore e superiore, pesatura e metodo dichiarati. Separare le regioni dominate da riferimento e rivelatore, trasferimento dell'anello, VCO e divisore o buffer consente di correggere la causa giusta. Misurare su frequenza, divisione, modo del riferimento, temperatura e alimentazione. Nei sistemi coerenti aggiungere ripetibilità della fase dopo programmazione, fase deterministica ed effetto del trigger di sincronizzazione; un basso jitter RMS non garantisce l'allineamento.
Chiudere insieme stabilità, spurie e assestamento
Banda e margine di fase scambiano trasferimento del rumore, reiezione delle spurie e velocità. Calcolare con corrente reale della pompa, rapporto, tolleranze del filtro e guadagno del VCO su frequenza e temperatura; il valore centrale può nascondere scarso margine al bordo. Misurare spurie di riferimento, frazionarie e di confine intero, armoniche e sottoarmoniche sui canali vulnerabili. Distinguere indicazione di aggancio, assestamento di frequenza, fase e ampiezza fino alla tolleranza di sistema. Registrare entità del salto, frequenze iniziale e finale, temperatura, modo dell'anello, calibrazione e carico. Un indicatore rapido non dimostra che un percorso coerente sia pronto.
Verificare sintonia del VCO e uscita installata
Per VCO integrato o autonomo esaminare gamma con margine, tensione, sensibilità, deriva termica, spinta di alimentazione, tiro del carico, potenza e armoniche. Separare filtro, riferimento e alimentazione VCO da clock digitali, convertitori switching e riaccoppiamento RF; mantenere massa, disaccoppiamento, percorso termico e carico di caratterizzazione. Sulla scheda automatizzare frequenza e potenza, rumore di fase, jitter integrato, ricerca spurie, armoniche, assestamento, recupero dopo perdita del riferimento e sincronizzazione su frequenza, temperatura, alimentazione e sequenze di salto rappresentative. Archiviare bande di misura, piani, firmware e valori del filtro.
- Gamma, passo, percorsi di divisione, bande vietate e condizioni del riferimento
- Modo intero o frazionario, confronto, calibrazione, silenziamento e perdita riferimento
- Maschera di rumore, limiti del jitter e spurie di riferimento, frazionarie e di confine
- Banda, margine di fase, pompa di carica, tolleranza del filtro e guadagno VCO
- Assestamento di frequenza, fase e ampiezza per salti e temperature definiti
- Sintonia VCO, spinta, tiro, potenza, armoniche, sincronizzazione e prova su scheda
Perimetro della categoria

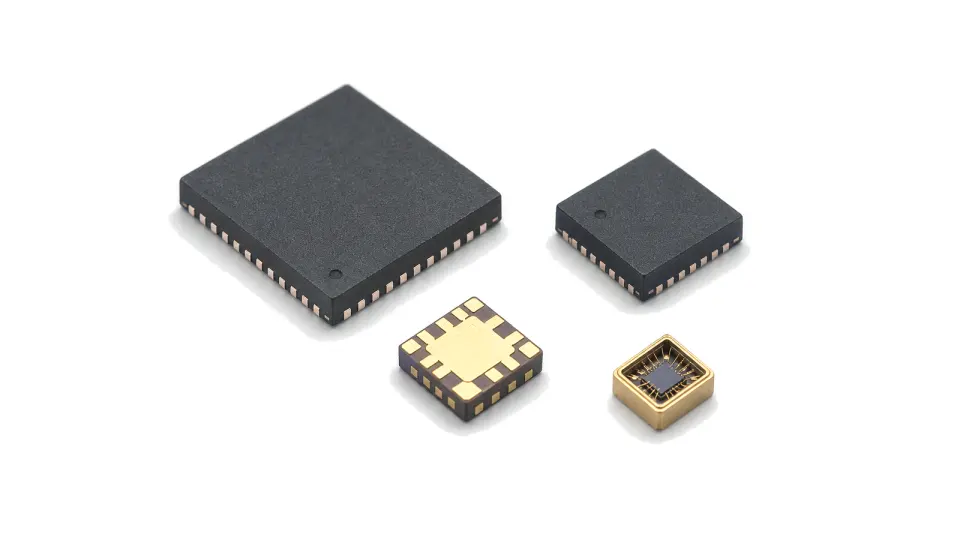

La categoria comprende IC o MMIC PLL, sintetizzatori di frequenza e VCO in contenitore o a chip nudo, inclusi anelli interi e frazionari, VCO integrati e divisori di uscita. Esclude moduli con connettori di oscillatore locale, PLL/VCO o sintetizzatore, moduli di riferimento al quarzo, generatori completi e IC mixer o convertitori autonomi. La decisione qui riguarda generazione di frequenza a livello di chip, fase, spurie, comportamento dell'anello, sintonia e verifica installata.
Trattare semiconduttore, scheda e piano di misura come un’unica decisione
