Catena di ingresso ricevitore RF

Le catene di ingresso ricevitore RF collegano l'ingresso antenna a filtraggio, protezione, guadagno a basso rumore, conversione di frequenza e monitoraggio, bilanciando sensibilità, margine di sovraccarico e interfaccia.

Richiesta

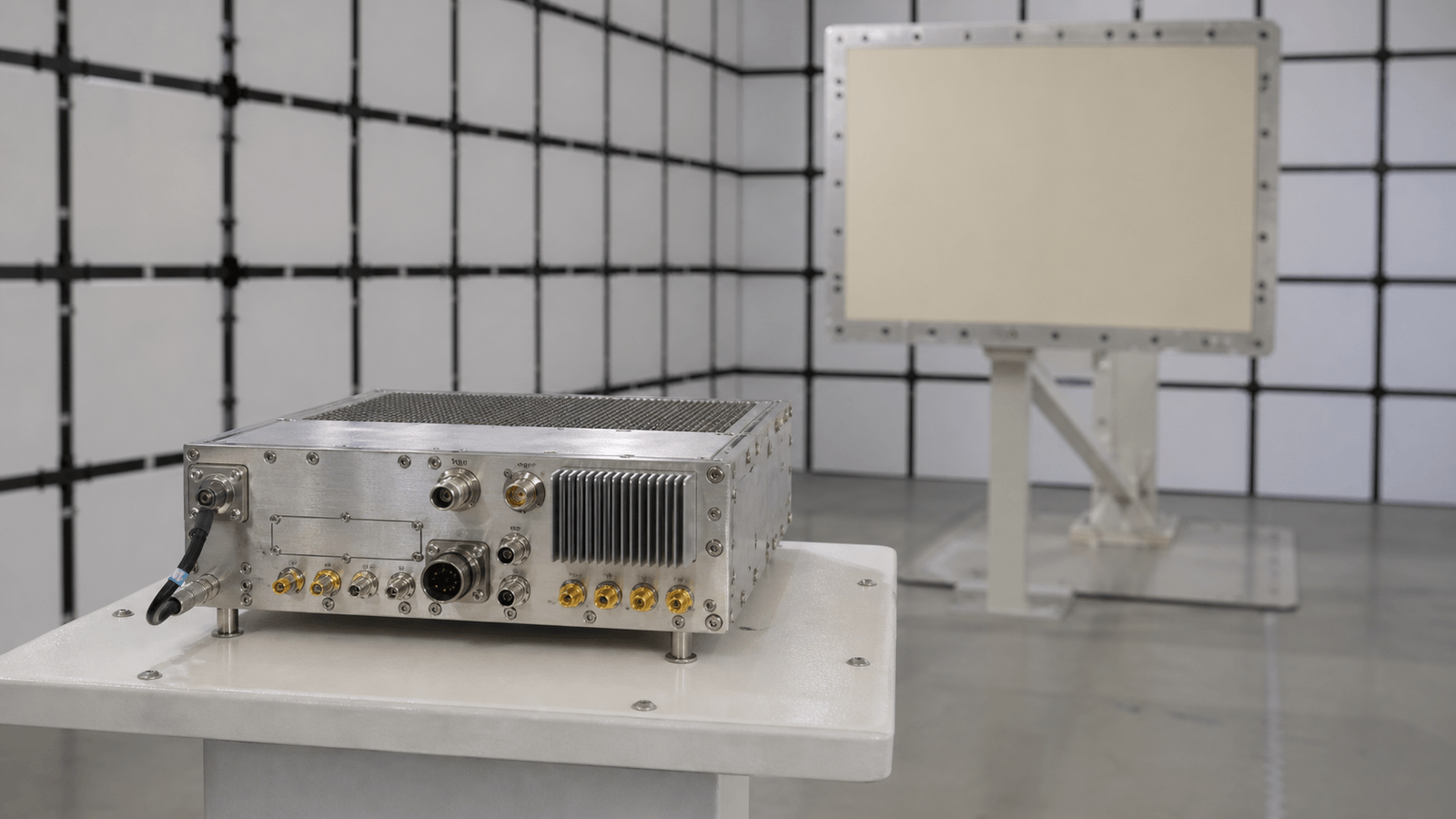

Receiver Front-End Signal Chain RF solution visual

Categorie di prodotto in evidenza

Low noise amplifier module for RF receiver front ends

Amplificatori RF a basso rumore

Bandpass RF filter module with coaxial connectors

Filtri passa-banda

RF Limiters

Limitatori RF

Frequency Converters

frequenza convertitori

Oven controlled crystal oscillator OCXO hardware

Oscillatori al quarzo termostatati (OCXO)

Receiver Modules

Receiver moduli

Hardware RF per radar di sorveglianzaHardware RF e a microonde per catene di trasmissione e ricezione radar: amplificazione di potenza, ricezione a basso rumore, filtraggio, conversione e riferimenti.Ricevitori GNSS / BeiDouI percorsi GNSS e BeiDou portano segnali satellitari dall'antenna verso guadagno a basso rumore, filtraggio, riferimento temporale e distribuzione. Sensibilità, reiezione, ritardo e stabilità sono determinanti.Front-end RF per navigazioneI front-end RF per navigazione acquisiscono segnali GNSS, BeiDou e temporali prima del ricevitore, unendo antenna, guadagno a basso rumore e filtraggio.Rilevamento e imaging RFIl rilevamento e l'imaging RF usano energia a radiofrequenza o microonde per osservare oggetti, superfici e movimento. Il percorso può includere eccitazione di trasmissione, interfaccia antenna, ricezione a basso rumore, conversione IQ e rivelazione RF.

Esplora le applicazioni

Confine della catena di ricezione

Una catena di ingresso ricevitore RF inizia dall'ingresso antenna e prepara segnali deboli per conversione, misura o demodulazione. Può includere filtri di preselezione, protezione con limitatore, amplificazione a basso rumore, mixer, riferimenti di oscillatore locale e punti di monitoraggio.

Ruolo nel sistema

È usata in radar di sorveglianza, terminali satellitari, ricevitori di navigazione, apparecchiature di monitoraggio e piattaforme RF multicanale quando la sensibilità ai piccoli segnali deve convivere con segnali bloccanti, trasmettitori vicini e condizioni operative variabili.

Dati tecnici

I dati utili comprendono banda operativa, figura di rumore, distribuzione del guadagno, protezione in ingresso, linearità, reiezione immagine, piano di conversione, ingresso dell'oscillatore locale, uscita a frequenza intermedia, impedenza, connettori e limiti ambientali.

Partire dal servizio e dalla disponibilità, non dalla distinta componenti

architettura di Catena di ingresso ricevitore RF
Fissare il contratto del collegamento in termini misurabili
requisiti di progetto di Catena di ingresso ricevitore RF
Disegnare i piani di riferimento prima del margine
integrazione di Catena di ingresso ricevitore RF
Calcolare livello ricevuto e margine per direzione
test e verifica di Catena di ingresso ricevitore RF
Derivare la sensibilità da banda e demodulazione

Come trasformare un requisito di collegamento radio in una specifica RF verificabile

Metodo ingegneristico per convertire banda, disponibilità, EIRP, propagazione, sensibilità, duplex e qualità del segnale in limiti misurabili del front-end RF.

Link budget e requisiti del front-end RF

Articoli

Banco senza persone per integrazione GNSS e tempo di precisione con radome, preselettore coassiale, front-end a basso rumore, riferimento disciplinato, distribuzione temporale e strumenti per intervalli di tempo
Ingegneria di navigazione, temporizzazione e posizionamentoCome specificare un front-end ricevente GNSS e una catena di tempo di precisione

Metodo pratico per definire antenna GNSS o BeiDou, filtraggio, guadagno a basso rumore, tolleranza alle interferenze, riferimento disciplinato, holdover e distribuzione PPS o 10 MHz con criteri misurabili.

Banco RF senza persone con semiconduttori in package, vassoio bare die MMIC, evaluation board a impedenza controllata, fixture coassiale, strumenti di bias e VNA senza testo
Ingegneria dei semiconduttori RFCome selezionare e verificare IC RF, MMIC e semiconduttori

Trasforma una shortlist in una decisione eseguibile controllando condizioni del datasheet, piani di riferimento, stabilità, bias, protezione, package, PCB, termica, de-embedding ed evidenze di accettazione.

FAQ

Che cosa deve includere il budget RF di antenna, LNA, filtro e cavo GNSS?

Calcola nell'ordine fisico guadagno d'antenna, perdita prima dell'LNA, rumore e guadagno, filtraggio, cavo, alimentazione attiva, adattamento, linearità, campo del ricevitore e margine ai bloccanti.

Come valutare parametri S, piani di riferimento e stabilità di un IC RF o MMIC?

Confermare condizioni e piani del modello, analizzare carichi credibili e verificare rete bias, scheda e fixture finali.

Come si verificano ritardo e skew in una distribuzione PPS e 10 MHz?

Misura ogni canale sul carico reale separando ritardo fisso calibrato, skew, deriva ambientale, livello, fronte o fase e incertezza del percorso.

Come si specifica la tolleranza di un ricevitore GNSS a bloccanti e interferenze?

Definisci forma d'onda, frequenza, banda, ciclo, piano d'accoppiamento, segnale utile, durata e degradazione o recupero misurabile invece di un'etichetta anti-interferenza.

Che cosa significa holdover in un sistema temporale disciplinato da GNSS?

L'holdover è la prestazione limitata di tempo o frequenza dopo la perdita del GNSS, definita da stato iniziale, durata, ambiente, oscillatore, storia della disciplina, errore massimo e recupero.

Cosa deve includere una specifica di bias e protezione RF?

Definire rail, IDQ, ordine on/off, default, transitori, protezioni e recovery al piano del dispositivo.

Come specificare package, PCB e termica di un IC RF o MMIC?

Controllare launch RF, exposed pad o flangia, massa, vias, stack-up, assemblaggio e calore, calcolando la giunzione da dissipazione e temperatura reali.

Quali evidenze servono per handling, assemblaggio e accettazione di bare die RF MMIC?

Controllare storage ESD, presa, attach, bond, ispezione, identità del die e accettazione elettrica legata al lotto.
