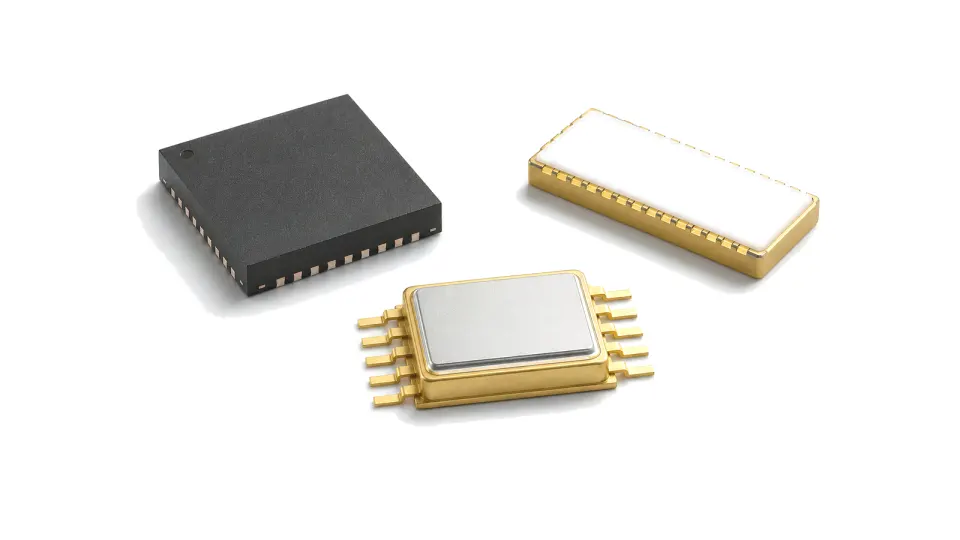

Che cos'è un circuito integrato sfasatore RF?
Un circuito integrato sfasatore RF modifica la fase di trasmissione di un percorso mediante stati digitali o controllo analogico cercando di conservare ampiezza e impedenza. È usato in canali d'antenna, anelli di cancellazione, interferometri, reti di calibrazione e controlli vettoriali. Diversamente dal beamformer, il confine è il singolo elemento di fase.
Scegliere legge di controllo e stati utilizzabili
Il controllo digitale a bit o analogico continuo dipende dall'aggiornamento del sistema. Specificare intervallo, passo o pendenza, monotonicità, tabella, ripetibilità e passaggio a 360 gradi. Il numero di bit non dimostra che ogni stato sia valido sull'intera banda.
Misurare insieme errore di fase e ampiezza
Errore RMS e massimo, perdita, variazione fra stati, adattamento e ritardo di gruppo sono verificati su frequenza e temperatura. Un angolo corretto con ampiezza diversa altera un nullo, una costellazione o una calibrazione. Una cascata somma perdita media e ondulazione.
Adeguare potenza, linearità e commutazione
Potenza d'ingresso, P1dB, IP3, tensione di controllo, tempo di commutazione e assestamento, transitori e stato sicuro all'avvio devono corrispondere al modo. Il limite in commutazione può essere diverso dalla potenza statica. Il feedthrough di controllo conta nei sistemi coerenti.
Calibrare ai piani installati
Package, layout PCB e stadi vicini cambiano fase e perdita. Definire piani, de-embedding del fixture, tabella di correzione, temperature e accettazione. La calibrazione non recupera uno stato fuori dai limiti di potenza, adattamento o linearità.
- frequenza, impedenza, controllo digitale o analogico e intervallo
- passo, errore RMS e massimo, monotonicità e ripetibilità
- perdita, variazione di stato, adattamento e ritardo di gruppo
- potenza, P1dB, IP3, modo di commutazione e termica
- logica, assestamento, transitori, avvio e guasto
- package, piani PCB, de-embedding e tabella di correzione
Confine di approvazione
L'approvazione del percorso installato richiede fase e ampiezza misurate per tutti gli stati, frequenze, temperature e potenze richiesti. Risoluzione o copertura nominale di 360 gradi non bastano.
