Wie wird eine HF-Schalt- und Routingarchitektur ausgewählt?
Die Auswahl beginnt erst nach Festlegung der gültigen Routen, gleichzeitigen Verbindungen, Frequenz, Leistung in jedem Zustand, zulässigen Verluste und Isolation, Schaltfolge, Steuerung, Lebensdauer und Kalibrierebene. Hohe Datenblattisolation allein genügt nicht, wenn ein inaktiver Pfad einkoppelt, eine aktive Quelle kurzzeitig offen liegt oder die Steuerung eine unzulässige Route zulässt.
Routenplan und Liefergrenze zuerst definieren

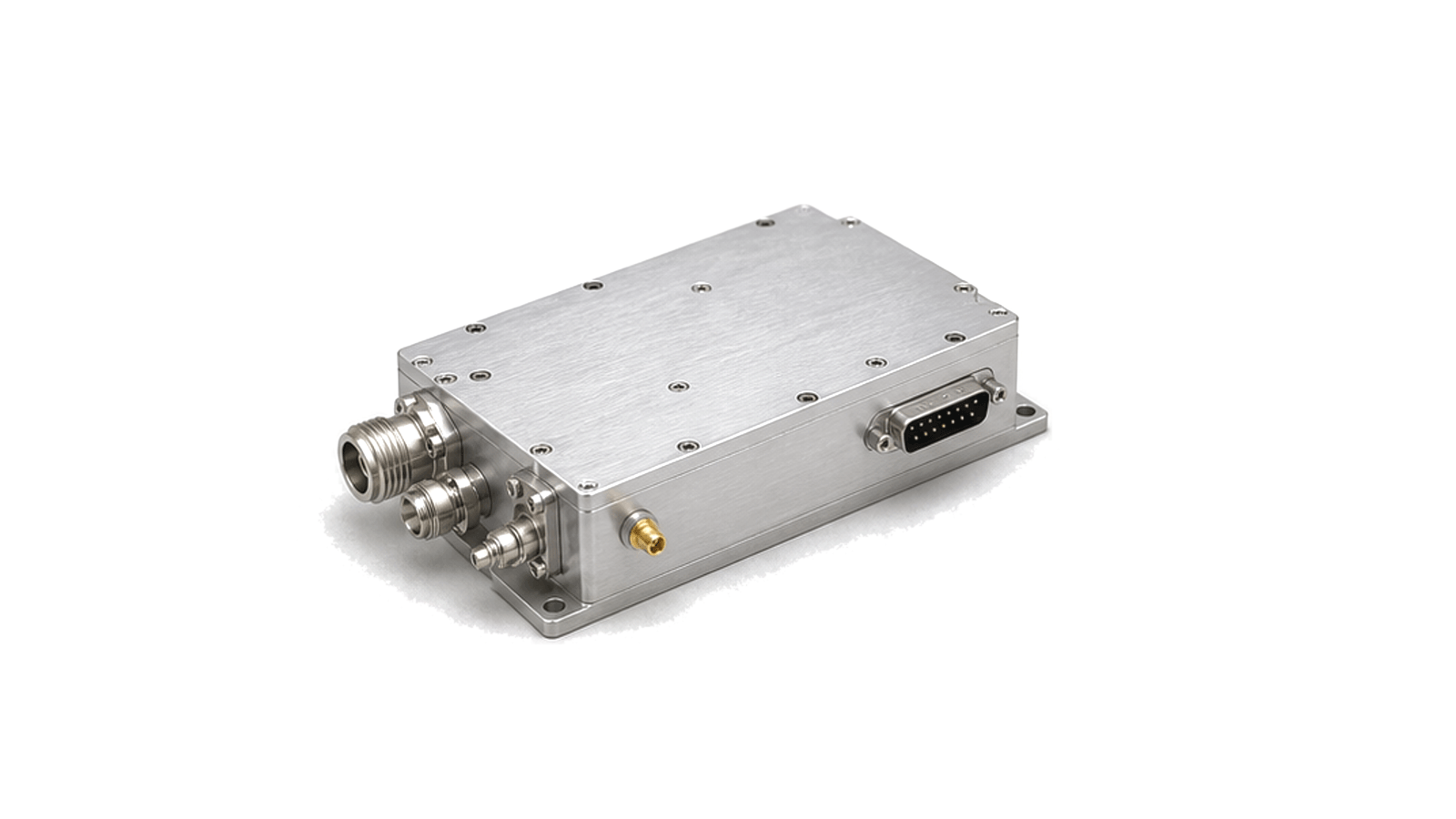

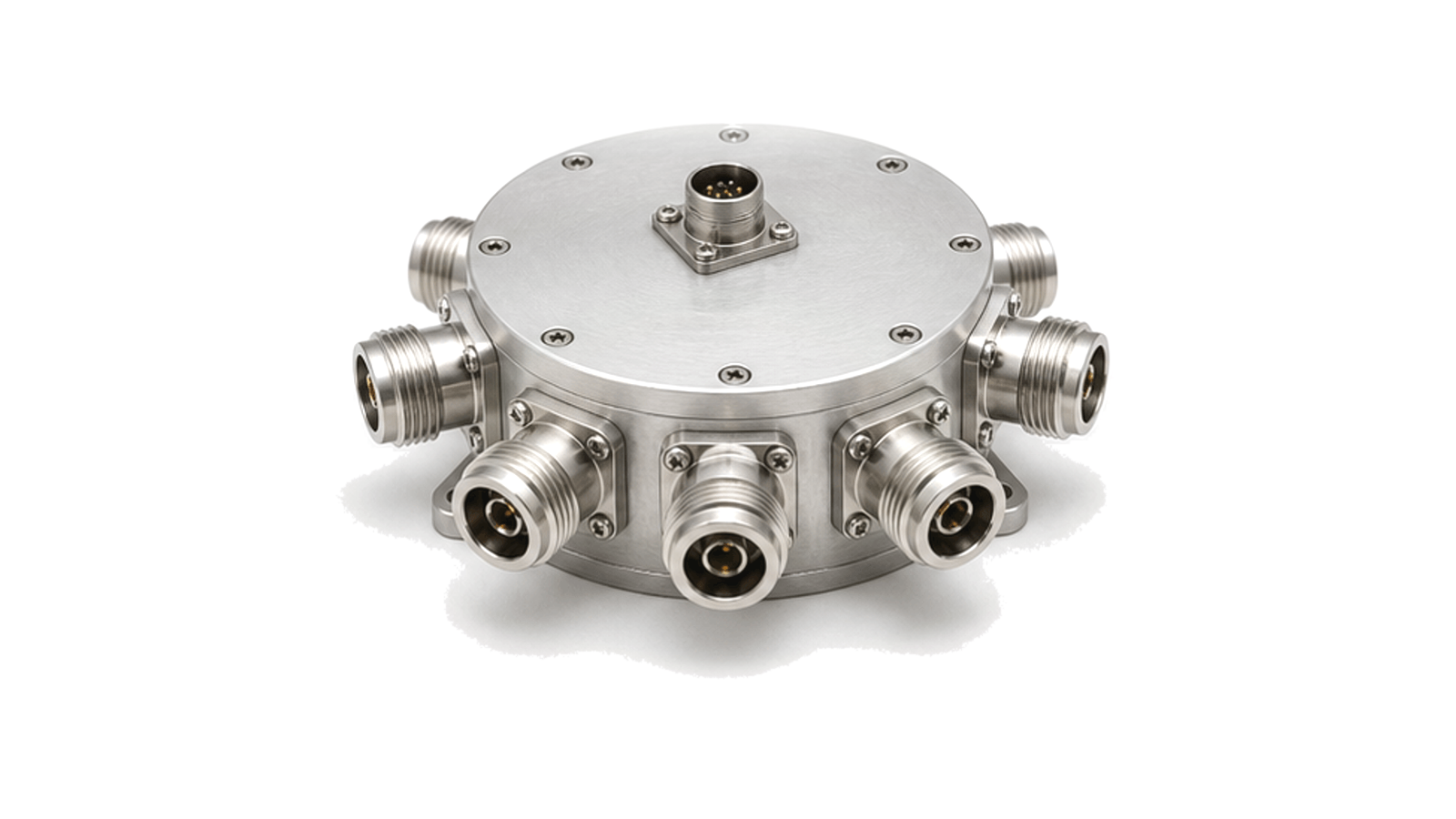

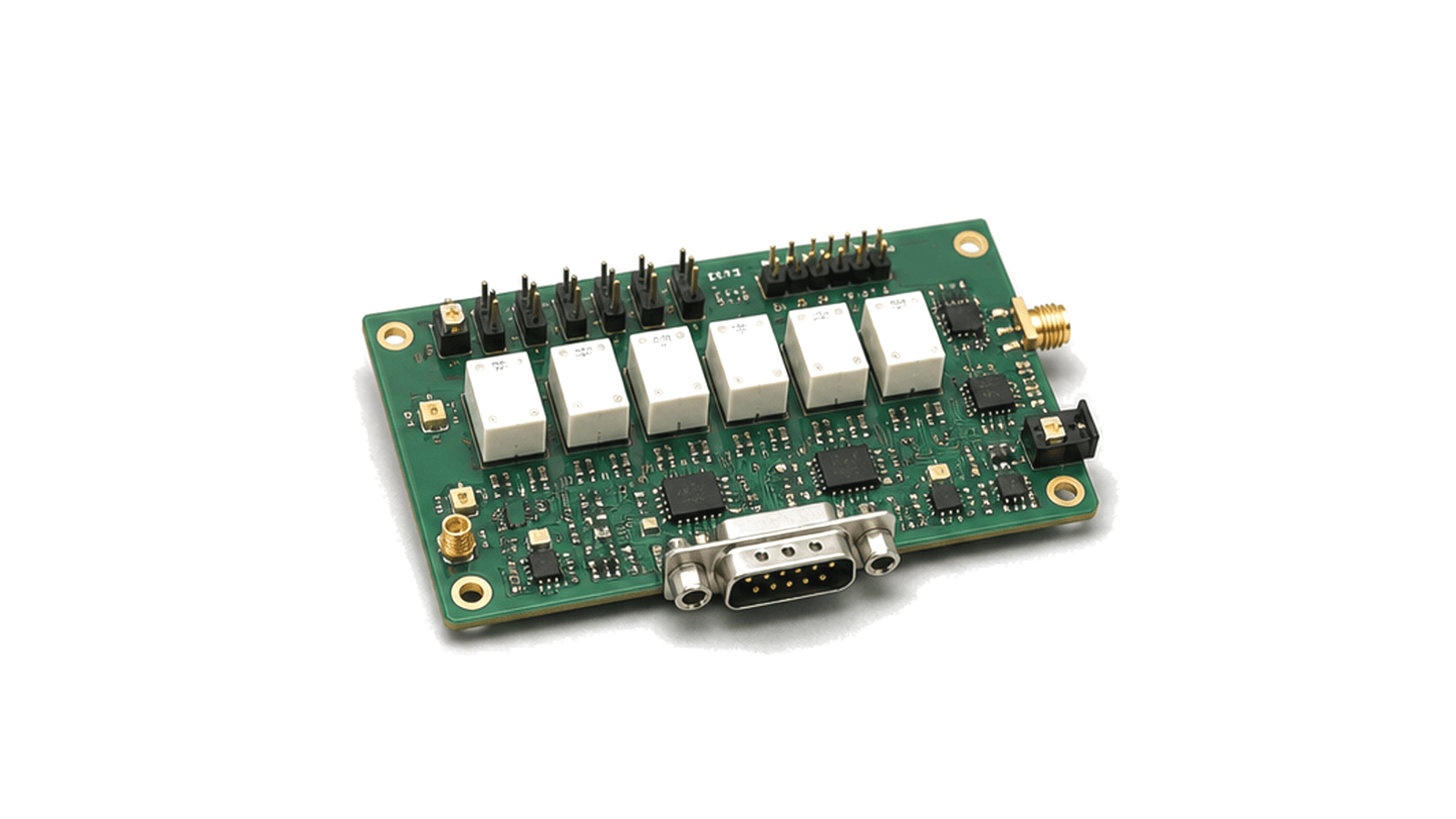

Führen Sie jede Quelle, Senke, bidirektionale Schnittstelle, Terminierung sowie erlaubte und verbotene Route auf. Legen Sie fest, ob Halbleiterschalter, Koaxial- oder Hohlleiterschalter, elektromechanisches Relais, Sende-Empfangs-Schalter, Matrix, Steuerplatine oder eine integrierte Baugruppe geliefert wird. Gleichzeitige Pfade, Verteil- und Sammelzustände, Steckverbinder-Referenzebenen, Sicherheitsstellung und Terminierung ungenutzter Ports gehören in dieselbe Topologie.
HF-Budget für aktive und inaktive Pfade aufbauen
Erstellen Sie je Schaltzustand eine Tabelle über Frequenz und Temperatur. Sie enthält Einfügedämpfung und Welligkeit, Ein- und Ausgangsanpassung, Isolation zu jedem inaktiven Port, Übersprechen, Amplituden- und Phasenwiederholbarkeit, Übergangsleckage sowie den Verlust kaskadierter Stufen. Eine Messung zwischen benachbarten Ports bildet eine bestückte Matrix nicht vollständig ab. Kabel-, Steckverbinder-, Relais- und Leiterplattenverluste müssen dieselben Referenzebenen verwenden.
Leistung, Linearität und Fehlanpassung beim Schalten bewerten
Geben Sie Dauerstrich-, Puls- oder modulierte Leistung, Tastverhältnis, Scheitelfaktor, Kompressions- und Intermodulationsgrenzen an. Kaltumschaltung und Umschaltung bei anliegendem HF-Signal sind getrennt zu bewerten; die zulässige Leistung beim Live-Schalten kann deutlich kleiner sein. Quell- und Lastfehlanpassung, Gleichvorspannung, Übergangsenergie, lokale Temperatur und Überlebensfähigkeit über Reflexionsphase werden festgelegt. Empfangspfade benötigen zusätzlich Rauschbeitrag, Desensibilisierung durch Leckage und Erholzeit.
Steuerfolge und sichere Zustände als HF-Anforderung behandeln
Dokumentieren Sie Logikpegel, Polarität, Protokoll, Adressierung, Statusrückmeldung, Befehlslatenz und Einschwingzeit am HF-Ausgang. Unterbrechende oder überlappende Schaltung, Quellenstummschaltung, Verstärker-Bias, Verriegelungen, Routenkonflikte und der Zustand nach Reset, Watchdog oder Netzausfall müssen eindeutig sein. Die Steuerung verwirft unsichere Kombinationen und meldet die tatsächlich erreichte Route statt nur den Befehl zu quittieren.
Wiederholbarkeit, Lebensdauer, Kalibrierung und Wartung planen

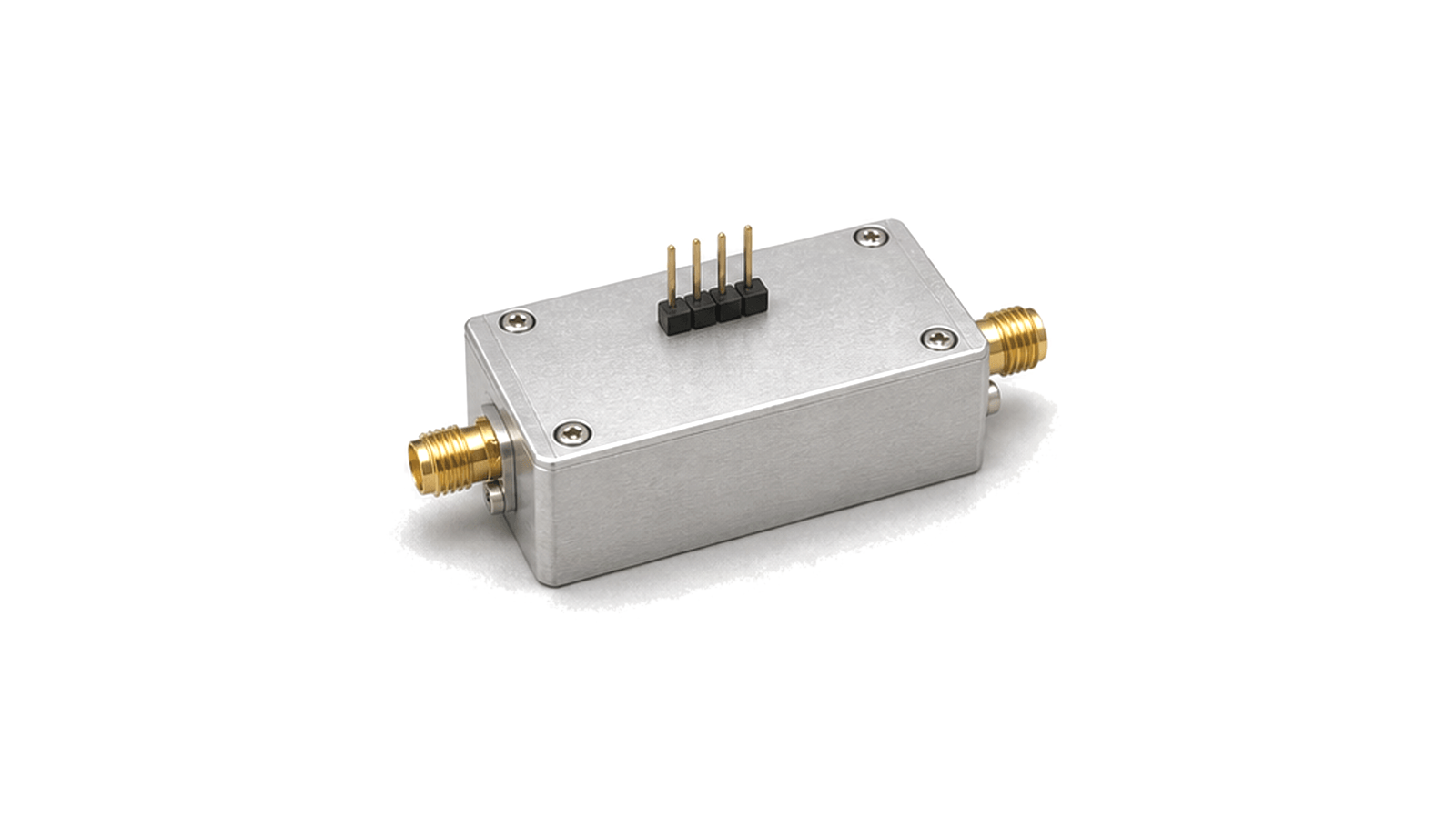

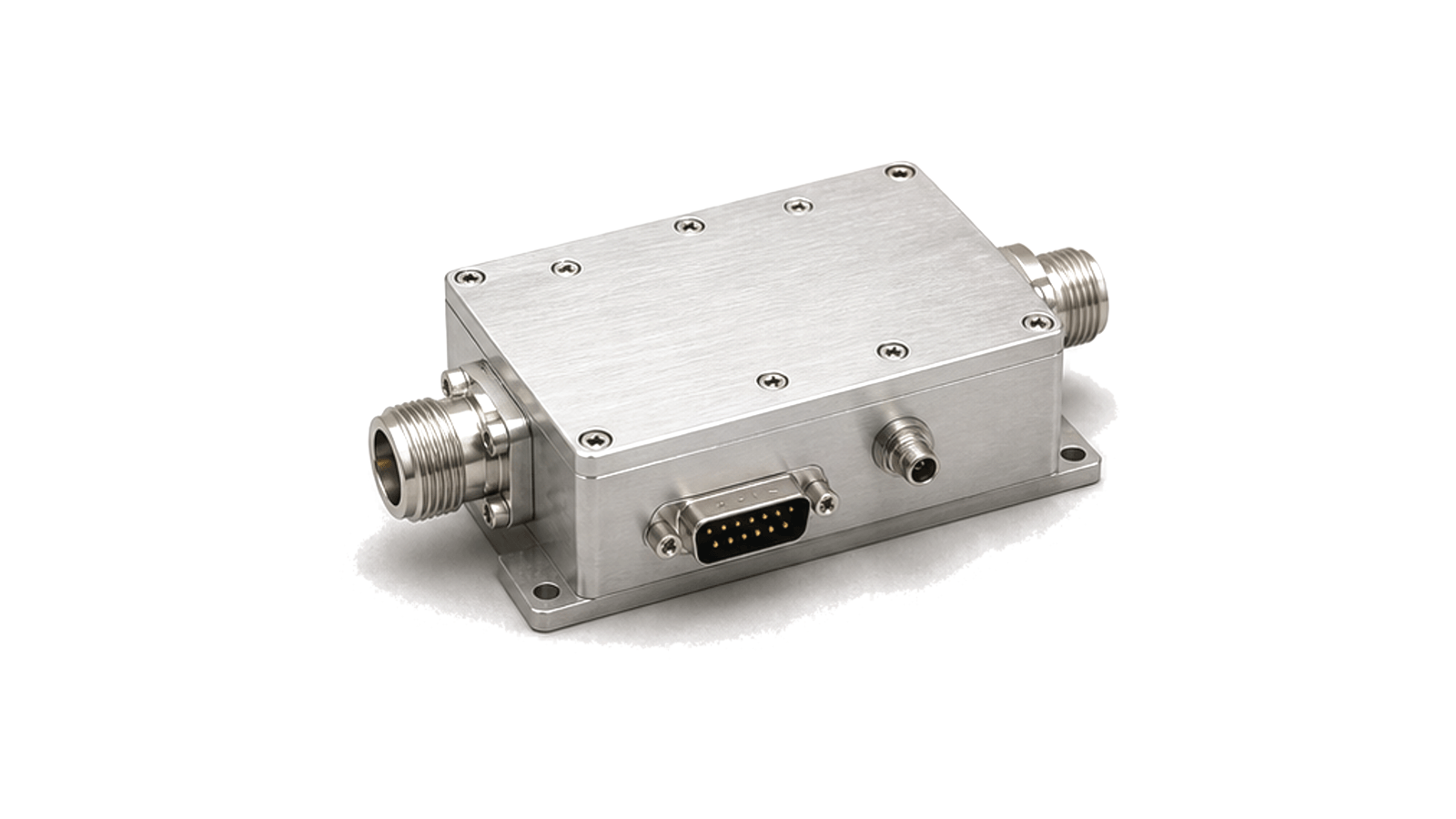

Halbleiterschalter verbinden hohe Geschwindigkeit und Zyklenzahl mit technologieabhängigen Grenzen bei Verlust, Linearität und Leistung. Elektromechanische Geräte liefern oft niedrige Dämpfung und hohe Isolation, schalten jedoch langsamer und besitzen eine endliche mechanische Lebensdauer. Definieren Sie Schaltspiele unter Last, Zustandsüberwachung, Drift und Austauschzugang. Messsysteme brauchen pfadspezifische Korrekturen, Kalibrierintervalle, Referenznormale und Rückverfolgbarkeit nach Seriennummer.
Die vollständige Matrix mit realen Lasten verifizieren
Prüfen Sie jede erlaubte Route und eine begründete Auswahl verbotener Zustandspaare. Messen Sie Verlust, Anpassung, Isolation, Übersprechen, Kompression, Intermodulation, Schalttransient, Latenz, Einschwingen und Wiederholbarkeit mit repräsentativen Quellen, Lasten und gleichzeitiger Aktivität. Belasten Sie häufig genutzte Pfade zyklisch, testen Sie Reset und Fehlerfälle an Versorgungs- und Temperaturgrenzen und archivieren Sie Routentabelle, Firmware, Kalibrierdaten, Geräteeinstellungen, Korrekturen und Grenzwerte.
Anfragedaten für HF-Schaltung, Routing und Steuerung
- Quellen-, Senken- und bidirektionaler Portplan
- Erlaubte, verbotene und gleichzeitige Routen
- Frequenzbereich und Referenzebenen
- Pfadverlust, Welligkeit, Anpassung und Isolation
- Übersprechen und Leckage in Ruhe und Übergang
- Leistungsart und Umschaltung bei anliegendem Signal
- Kompression, Intermodulation, Fehlanpassung und Bias
- Schaltzeit, HF-Einschwingen und Wiederholbarkeit
- Protokoll, Logik, Rückmeldung und Verriegelung
- Sicherheits-, Reset-, Watchdog- und Ausfallzustand
- Schaltspiele, Umgebung und Wartungsgrenze
- Kalibrierung und vollständige Matrixabnahme
Kategoriegrenze

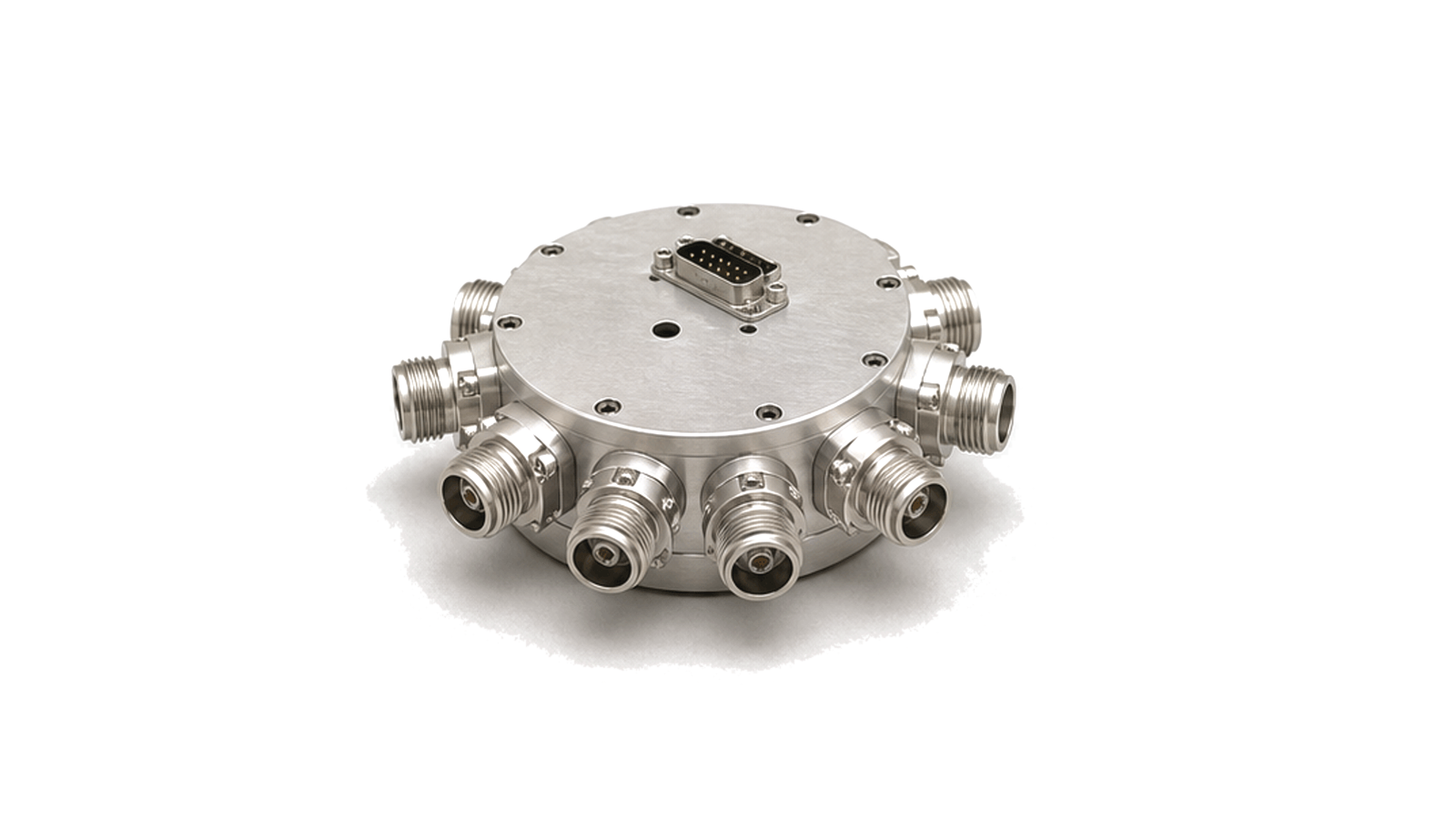

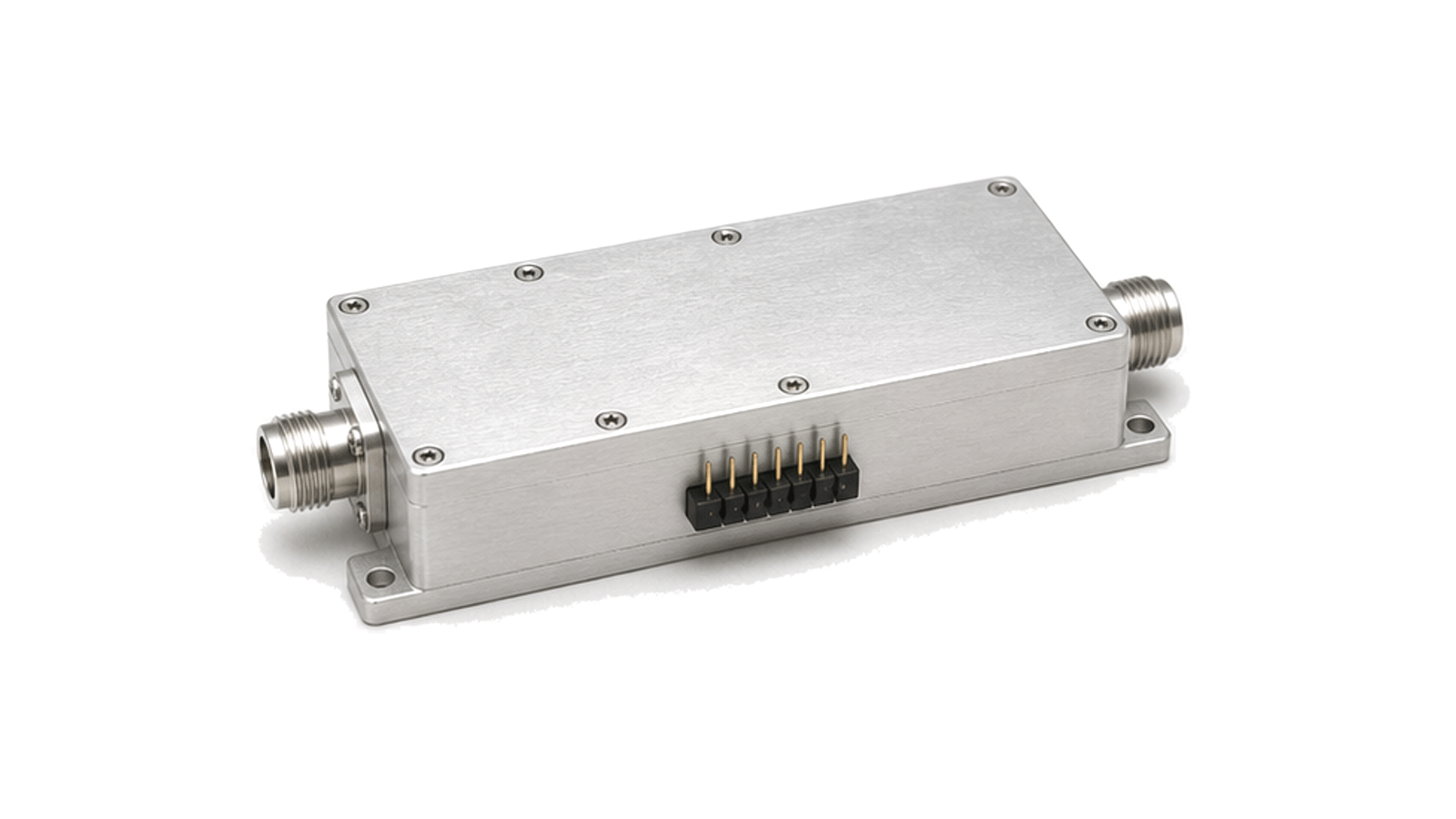

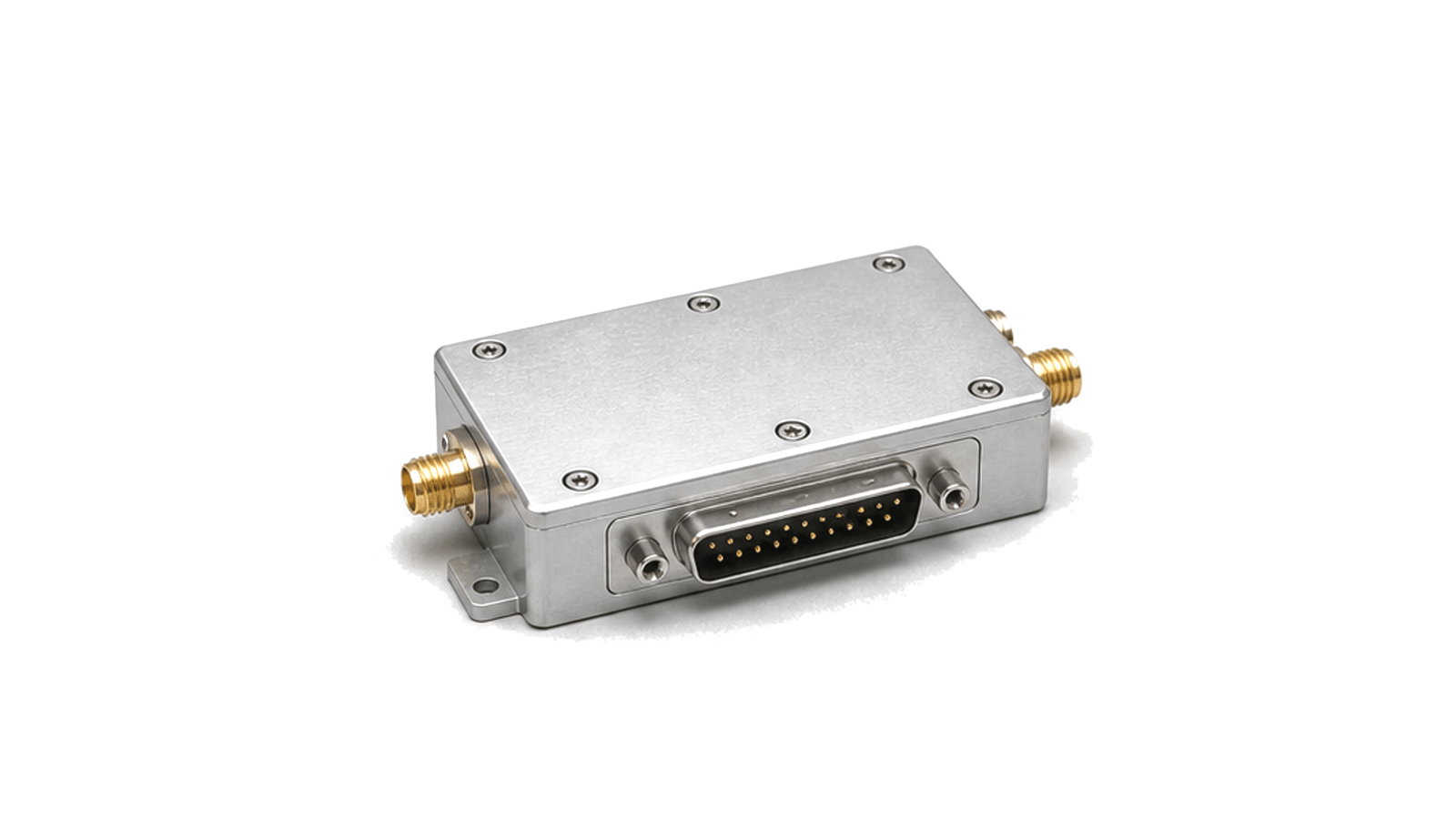

Diese Hauptkategorie umfasst HF- und Mikrowellenhardware zum Auswählen, Verbinden, Trennen oder Terminieren von Signalwegen: Halbleiter-, Koaxial-, elektromechanische und Hohlleiterschalter, Relais, Sende-Empfangs-Schalter, Matrizen und integrierte Routensteuerungen. Spezifische Technologien bleiben ihren Unterkategorien zugeordnet. Feste passive Netze, einzelne Dämpfungs- oder Phasensteller, allgemeine Digitalcontroller ohne HF-Pfad sowie vollständige Test-Racks und Empfangsketten sind nicht Bestandteil dieser Kategorie.
Mit einem prüfbaren Zustands- und Routenplan beginnen
- HF-Schaltung, Signalrouting und Steuerung Lieferant / HF-Schaltung, Signalrouting und Steuerung Hersteller
- Topologie und Zustände vor der Hardware festlegen SPST, SPDT, SPnT, Transfer, Bypass und Matrix lösen unterschiedliche Routingaufgaben. Eine Matrix kann blockierend, nicht blockierend oder nur teilweise fan-out-fähig sein. Eine reine Portzahl sagt daher nicht, ob gleichzeitiges Senden und Empfangen, ein Schutzbypass oder ein Kalibrierpfad möglich ist....
- HF-Schaltung, Signalrouting und Steuerung technische Daten
- Verlust, Anpassung, Isolation und Übersprechen für den ganzen Pfad budgetieren Der nutzbare Frequenzbereich gilt an den externen Steckerebenen und wird vom schmalsten Schalter, Kabel, Übergang oder Abschluss begrenzt. Maximale Einfügedämpfungen aller Stufen werden mit Kabelverlust, Temperatur, Alterung und Steckwiederholbarkeit addiert....
- HF-Schaltung, Signalrouting und Steuerung Auswahl
- Off-Port-Verhalten und Technologie aus der Systemgrenze ableiten Ein reflektiver Schalter lässt den ungewählten Port fehlangepasst; ein absorptiver Schalter verbindet ihn innerhalb eines angegebenen Bereichs mit einem internen Abschluss. Das beeinflusst Quellenstabilität, gespeicherte Energie, Filterantwort, Verstärkerschutz und Transienten....
- HF-Schaltung, Signalrouting und Steuerung Prüfung und Verifikation
- Jede Route und jeden gefährlichen Übergang prüfen
