Empfang und Zeitübertragung als gemeinsame Nachweiskette behandeln
Eine belastbare Anforderung verfolgt das Signal von der montierten Antenne bis zum letzten Zeitverbraucher und weist jeder Wandlung, Regelung und Verteilung eine messbare Grenze zu. Der Empfänger kann einen unkontrollierten Verlust, eine Übersteuerung oder Laufzeitänderung vor seinem Eingang nicht rückgängig machen; der Oszillator belegt keine Zeitkontinuität, wenn Ausfallzustand, Temperatur und Verteilpfad offenbleiben.
Dienst, Einbauumgebung und Verhalten bei Referenzverlust festlegen
Zuerst werden Konstellationen, zivile Signale, Frequenzbänder und gleichzeitig benötigte Kombinationen benannt. Ein Navigationsgerät, ein Mehrfrequenz-Positionierer, ein stationärer Zeitserver und eine Zeitübertragung stellen unterschiedliche Anforderungen an Bandbreite, Phasenzentrum, Störszenario und Zeitfehler. Die Signale sind an die gültige Schnittstellenspezifikation zu binden, nicht an einen aus einem Altprojekt übernommenen Mittenfrequenzwert.
Zur Betriebsumgebung gehören Himmelsicht, Montage und Massefläche, Radom, nahe Sender, Kabelweg, Temperatur, Schwingung, Blitz- oder ESD-Grenze und Antennenspeisung. Ebenso wichtig ist der degradierte Zustand: weiter verfolgen, Alarm geben, in Holdover wechseln, Zeitsprünge sperren oder den Ausgang ungültig markieren. Diese Zustände brauchen eindeutige Übergänge und Zeitgrenzen.
Die physische Bezugsebene vom Antenneneinbau bis zum Empfänger einfrieren
Die Antenne wird über Klasse, Polarisation, Bänder, Gewinn über Elevation, bei Bedarf Achsenverhältnis, Phasenzentrum, Mehrwegeverhalten und Einbaudatum beschrieben. Bei einer aktiven Antenne gehören LNA-Gewinn und Rauschzahl, Versorgung, Stromüberwachung, Offen- und Kurzschlussreaktion, ESD-Schutz und maximal zulässiger Eingang dazu. Radom und Massefläche sind Teil der gelieferten Antennencharakteristik, wenn sie Diagramm oder Phasenzentrum verändern.
Jedes Bauteil bis zum Empfängereingang wird gezeichnet: Kabel, Überspannungsschutz, Bias-T, Teiler, Koppler, Filter, LNA, Begrenzer und Adapter. Zu speichern sind Steckertyp, Kabelaufbau, Länge, Einfüge- und Rückflussdämpfung sowie Laufzeit über Temperatur. Die Empfindlichkeitsangabe braucht eine klare Ebene; sonst werden Kabelverlust und Aktivgewinn doppelt oder gar nicht bilanziert.
Schwachsignalbudget und Blockerreserve gemeinsam auslegen
Das HF-Budget folgt der physischen Reihenfolge. Passive Verluste vor dem ersten wirksamen LNA erhöhen die kaskadierte Rauschzahl unmittelbar. Zu hoher Vorverstärkungsgewinn verkleinert dagegen die Reserve bei einem starken Sender in der Nähe. Zu rechnen sind Antennengewinn über Elevation, Kabel- und Filterverlust, LNA-Rauschen und -Gewinn, Kompression, Empfängereingangsbereich sowie ADC- oder AGC-Zustand in minimaler und maximaler Verstärkung.
Ein Blockertest nennt Frequenz oder Sweep, Modulation, Bandbreite, CW- oder Pulsbetrieb, Tastgrad, Pegel, Expositionszeit und Einkoppelebene. Gleichzeitig werden Nutzsignal, Band und Trackingzustand festgelegt. Als Ergebnis dienen zum Beispiel Erfassungszeit, C/N0-Abfall, Tracking, Zeitfehler, Datenvalidität, AGC-Zustand oder Erholzeit. Eine Bezeichnung wie störfest oder anti-jam ersetzt keine solche Prüfung.
Erfassung, Disziplinierung, Holdover und Wiederkehr getrennt beschreiben
Ein GNSS-diszipliniertes Zeitgerät koppelt die Empfängerzeit über eine Regelschleife an einen lokalen Oszillator. Die Spezifikation umfasst Warmlauf, Anfangsverriegelung, Positionsmodus, erlaubte Phasenkorrektur, Schleifenreaktion, Ausgangsgültigkeit und Alarmzeit. Der lokale Oszillator trägt kurze Intervalle, die Satellitenreferenz die langfristige Ausrichtung; Temperatur, Alterung und Reglerparameter verbinden beide Bereiche.
Holdover wird mit Startzustand, Ausfalldauer, Temperaturprofil, Versorgung, Oszillatorhistorie und maximalem akkumuliertem Zeit- oder Phasenfehler definiert. Für Frequenzausgänge sind Statistik und Mittelungszeit zu nennen. Zusätzlich sind Verlustdetektion, Alarm, Qualitätskennzeichnung, Verhalten bei intermittierendem Empfang, Wiedererfassung und zulässige Phasenkorrektur bei Rückkehr festzulegen.

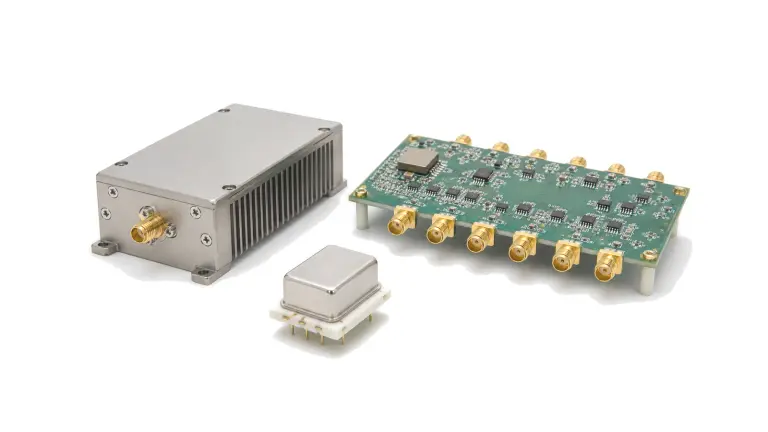

PPS-, Frequenz- und Zeitcode-Verteilung an der tatsächlichen Last spezifizieren
Jeder Ausgang erhält Signalart, Nennfrequenz, Logik- oder Sinuspegel, Impedanz, Flanke, Tastgrad, Stecker, Last, Fan-out und Isolation. PPS, 10 MHz und Zeitcode enthalten unterschiedliche Information. Es muss klar sein, ob Kanäle phasengleich, einzeln abgleichbar, überwacht oder im Betrieb austauschbar sein sollen und wie ungenutzte Ausgänge abgeschlossen werden.
Das Laufzeitbudget beginnt am Antennenphasenzentrum und endet am Verbraucheranschluss. Feste kalibrierte Verzögerung wird von Temperaturgang, Kanaldifferenz, Kabeltausch und Lastabhängigkeit getrennt. Absolute Zeit verlangt eine rückführbare Verzögerungskalibrierung; relative Synchronität verlangt mindestens reproduzierbaren Skew und Phasenrauschnachweis. Korrekturwerte bleiben an Kanal, Seriennummer und Revision gebunden.
Normalbetrieb, Störung, Holdover und Rückkehr als zusammenhängende Prüfung verifizieren

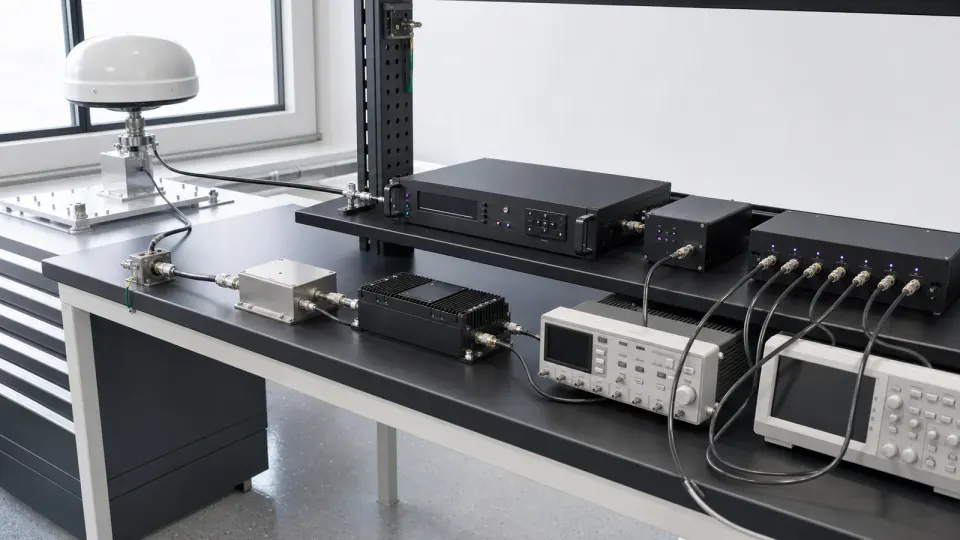

Vier Prüfungen schließen die Kette: leitungsgebundene HF-Prüfung an einer benannten Ebene, Kontrolle der eingebauten Antenne mit Koexistenz, definierter Referenzausfall mit Holdover und End-to-End-Messung am realen Zeitverbraucher. Mindestpegel, repräsentative Blocker, Antennenspeisefehler, Kabel- oder Teilerzustände, Temperaturwechsel, Neustart und Wiedererfassung werden gezielt angeregt.
Aufbewahrt werden Signal- und Störkonfiguration, HF-Pegelunsicherheit, Antennen- und Kabelidentität, Firmware, Oszillatorzustand, Temperatur, rohe Zeit- oder Phasendaten, Stabilitätsauswertung, Alarmprotokoll, Korrekturwerte und Grenzentscheid. Nach Antennenversatz, Kabel-, Filter- oder LNA-Wechsel, Firmware- oder Regleränderung und Oszillatorservice ist die betroffene Grenze erneut zu prüfen.
| Entscheidungsgrenze | Festzulegende Anforderung | Angebot zurückweisen, wenn |
|---|---|---|
| Signale und Dienst | Konstellationen, Bänder, gleichzeitige Signale, Einsatzart und Verlustzustand | nur GNSS-kompatibel genannt wird |
| Antenneneinbau | Diagramm, Polarisation, Phasenzentrum, Massefläche, Radom und Störumgebung | Katalogdaten ohne Einbaubezug verwendet werden |
| HF-Pfad | Kabel, Speisung, Schutz, Filter, Verstärkung und Bezugsebenen | Empfindlichkeit ohne installierten Pfad gilt |
| Störer | Wellenform, Frequenz, Pegel, Tastgrad, Ebene, Nutzsignal und Abnahmemetrik | Störfestigkeit nicht reproduzierbar ist |
| Lokale Referenz | Oszillator, Warmlauf, Regelung, Statistik, Beobachtungszeit und Alarm | eine Zahl Kurz- und Langzeitverhalten vermischt |
| Holdover | Start, Dauer, Umgebung, maximaler Zeitfehler und Rückkehrregel | Dauer oder Temperatur fehlt |
| Verteilung | Schnittstelle, Last, Fan-out, Verzögerung, Skew, Phasenrauschen und Korrektur | die Zeitangabe am Empfänger endet |
| Nachweis | Rohdaten, Konfiguration, Unsicherheit, Identität, Revision und Wiederholtrigger | nur Screenshot oder Pass-Label geliefert wird |
Beispiel: Aktiver Antennengewinn kann Empfindlichkeit verbessern und Koexistenz verschlechtern
Eine Dachantenne speist über ein langes Koaxialkabel einen Zeitserver neben einem Mobilfunksender. Ein LNA an der Antenne kompensiert Kabelverlust, kann aber gemeinsam mit dem starken Nachbarsender Filter, LNA oder Empfänger in Kompression treiben. Die Anforderung muss deshalb Antennengewinn und Rauschen, Kabelverlust, Position der Vorselektion, Störpegel, Linearität, AGC- oder Überlastanzeige, Nutzsignal und Erholmetrik an benannten Ebenen verknüpfen. Erst die gleichzeitige Messung von Empfang und Zeitfehler schließt den Anwendungsfall.
Vom Antennenanschluss bis zum Zeitverbraucher verifizieren
- Konstellationen, Signale, Bänder, Parallelbetrieb, Einsatz und Degradationszustände freigeben.
- Antenne, Einbaudatum, Massefläche, Radom, nahe Sender und Umweltgrenze einfrieren.
- HF-Pfad mit Kabel, Schutz, Speisung, Filter, LNA, Teiler und Bezugsebenen zeichnen.
- Minimale und maximale Verstärkung, Rauschen, Verlust, Linearität und Antennenversorgung berechnen.
- Leitungsgebundene und gekoppelte Blocker samt Nutzsignal, Metrik, Dauer und Erholung definieren.
- Erfassung, Tracking, Zeitgültigkeit und Wiederkehr am angegebenen HF-Pegel messen.
- Oszillator-Warmlauf, Regelung, Stabilität und Alarme über benannte Intervalle charakterisieren.
- Holdover aus kontrolliertem Startzustand über Ausfall und Temperaturprofil prüfen.
- PPS- oder Frequenzverzögerung, Skew, Phasenrauschen und Last an jedem Kanal messen.
- Rohdaten, Konfiguration, Unsicherheit, Serienidentität, Korrektur und letzten gültigen Check archivieren.
Fehler, die eine allgemeine GNSS-Anforderung verdeckt
- Bänder ohne aktuelle Signalschnittstelle und Parallelbetrieb auswählen
- Massefläche, Radom, Kabelweg und nahe Sender bei der Antenne ignorieren
- Empfängerempfindlichkeit als installierte Systemempfindlichkeit ausgeben
- LNA-Gewinn ohne Blocker-, Kompressions- und Erholprüfung erhöhen
- Einen unbestimmten Störpegel als Immunitätsnachweis verwenden
- AGC oder Lock-Anzeige mit gültiger Zeitausgabe gleichsetzen
- Oszillatorgenauigkeit ohne Intervall, Umgebung und Regelzustand nennen
- Holdover ohne Ausfalldauer, Startzustand und maximalen Zeitfehler angeben
- Empfänger-, Kabel- und Verteilverzögerung bei absoluter Zeit auslassen
- Nach Antennen-, Kabel-, Firmware- oder Korrekturänderung nicht erneut prüfen
Angaben für eine GNSS-Empfänger- und Zeitkettenanfrage
- Konstellationen, zivile Signale, Bänder und gleichzeitige Kombinationen
- Navigation, stationäre Zeit, Zeitübertragung oder Synchronisation
- Antennenform, Polarisation, Diagramm, Phasenzentrum und Montage
- Radom, Massefläche, Kabelweg, Länge, Stecker und Umgebung
- Aktivantennenspannung, Strom, Speisung, Fehlerüberwachung, ESD und Schutz
- Filter, LNA, Begrenzer, Teiler und Empfänger-Bezugsebene
- Mindestsignal, Erfassung, Tracking, C/N0, Datenvalidität und Erholung
- Nahe Sender sowie leitungsgebundene oder gekoppelte Störwellenformen
- Gewinn-, Verlust-, Rausch-, Linearitäts- und Überlastgrenzen
- Oszillator, Warmlauf, Regelschleife, Phasenkorrektur und Alarm
- Holdover-Start, Ausfalldauer, Temperatur und maximaler Zeitfehler
- PPS-, 5/10-MHz-, Takt- und Zeitcode-Schnittstellen samt Fan-out
- Feste Laufzeit, Drift, Kanalskew, Phasenrauschen und Korrektur
- Rohdaten, Unsicherheit, Kalibrierung, Konfiguration und Änderungsnachweis
