Redes RF passivas e componentes de impedância

Seleção técnica de cargas, terminações e redes passivas de adaptação ou equalização por frequência, plano de referência, reflexão, potência, temperatura e ambiente.

Passive RF Network & Impedance Components

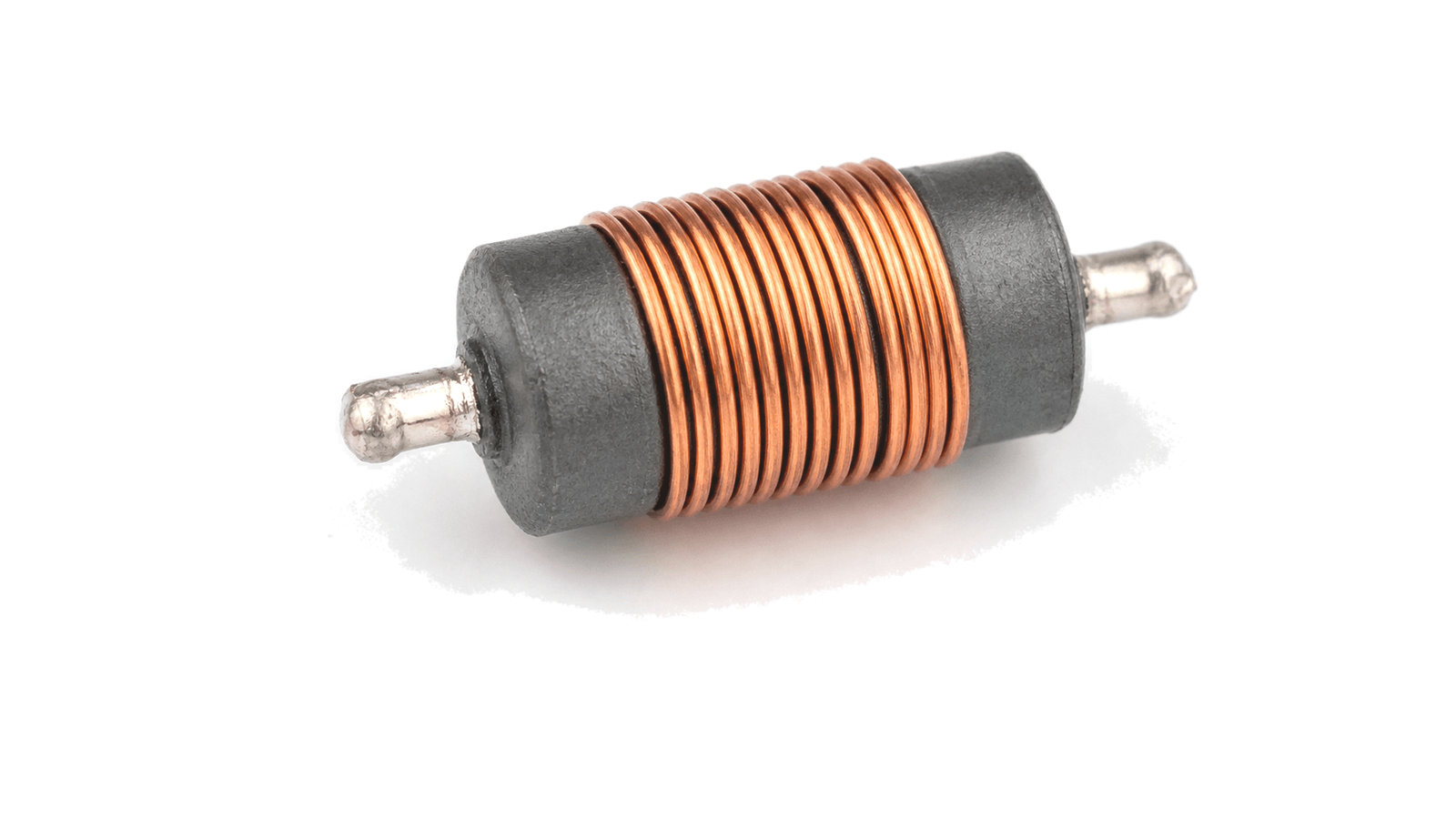

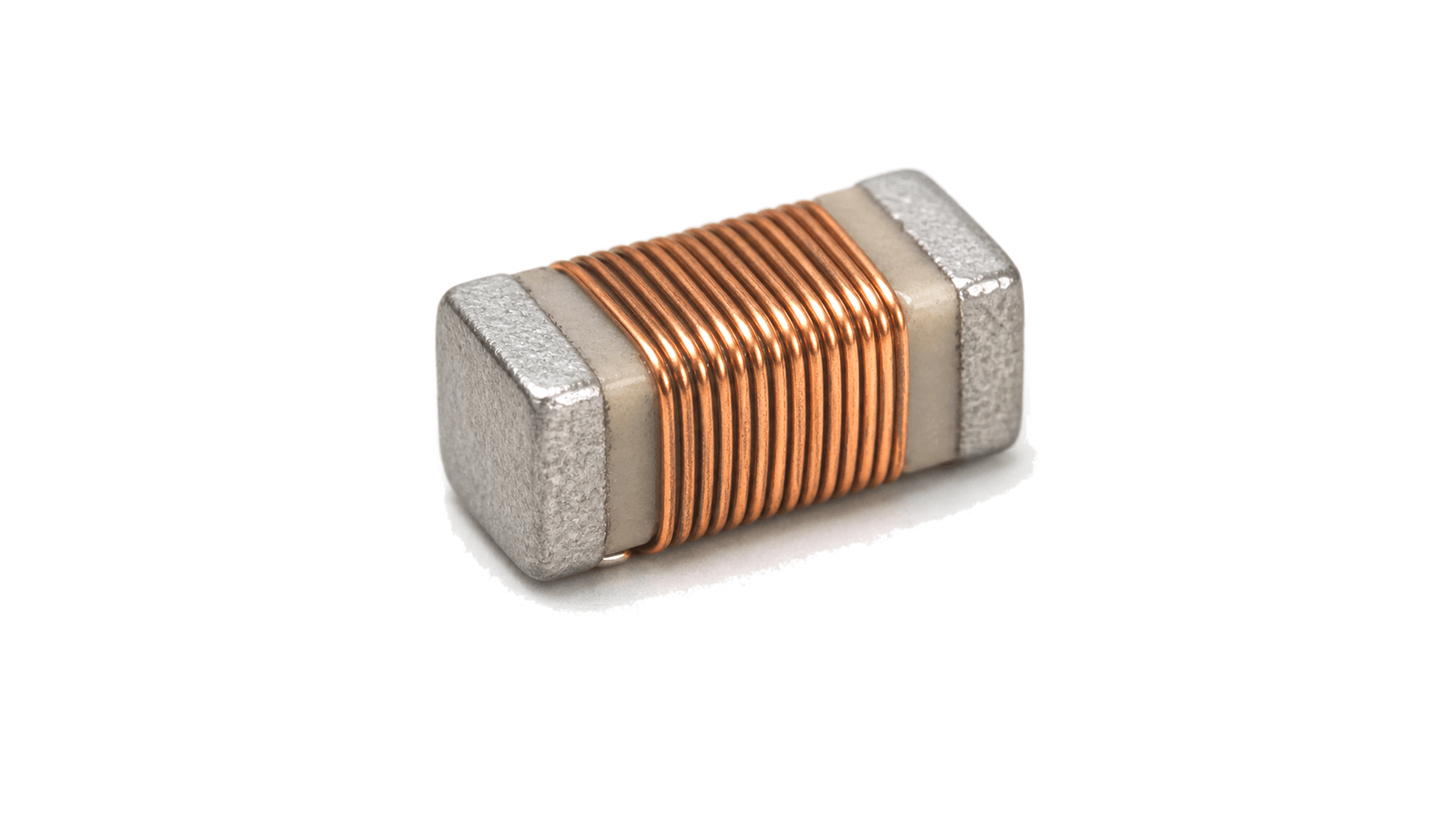

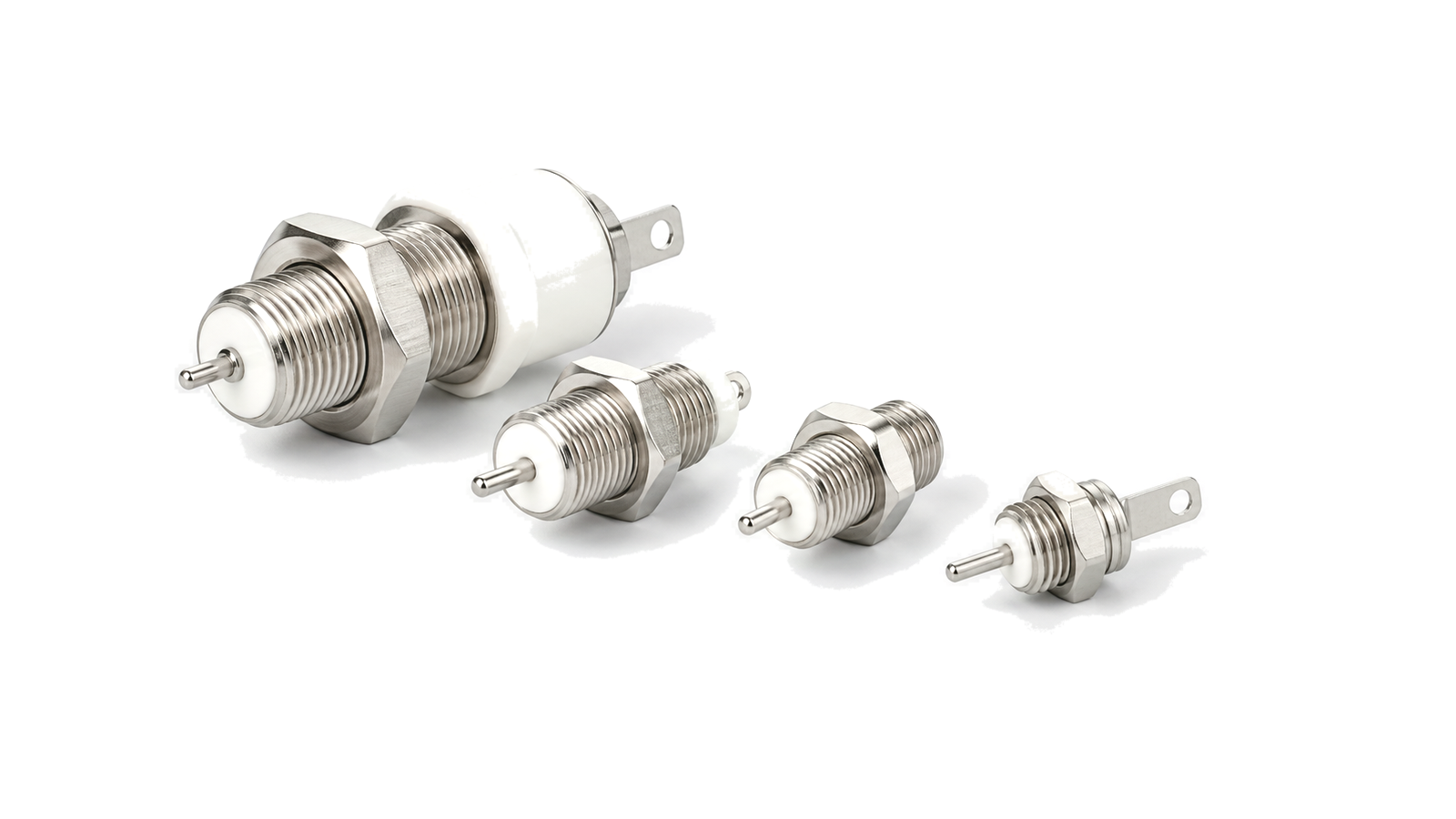

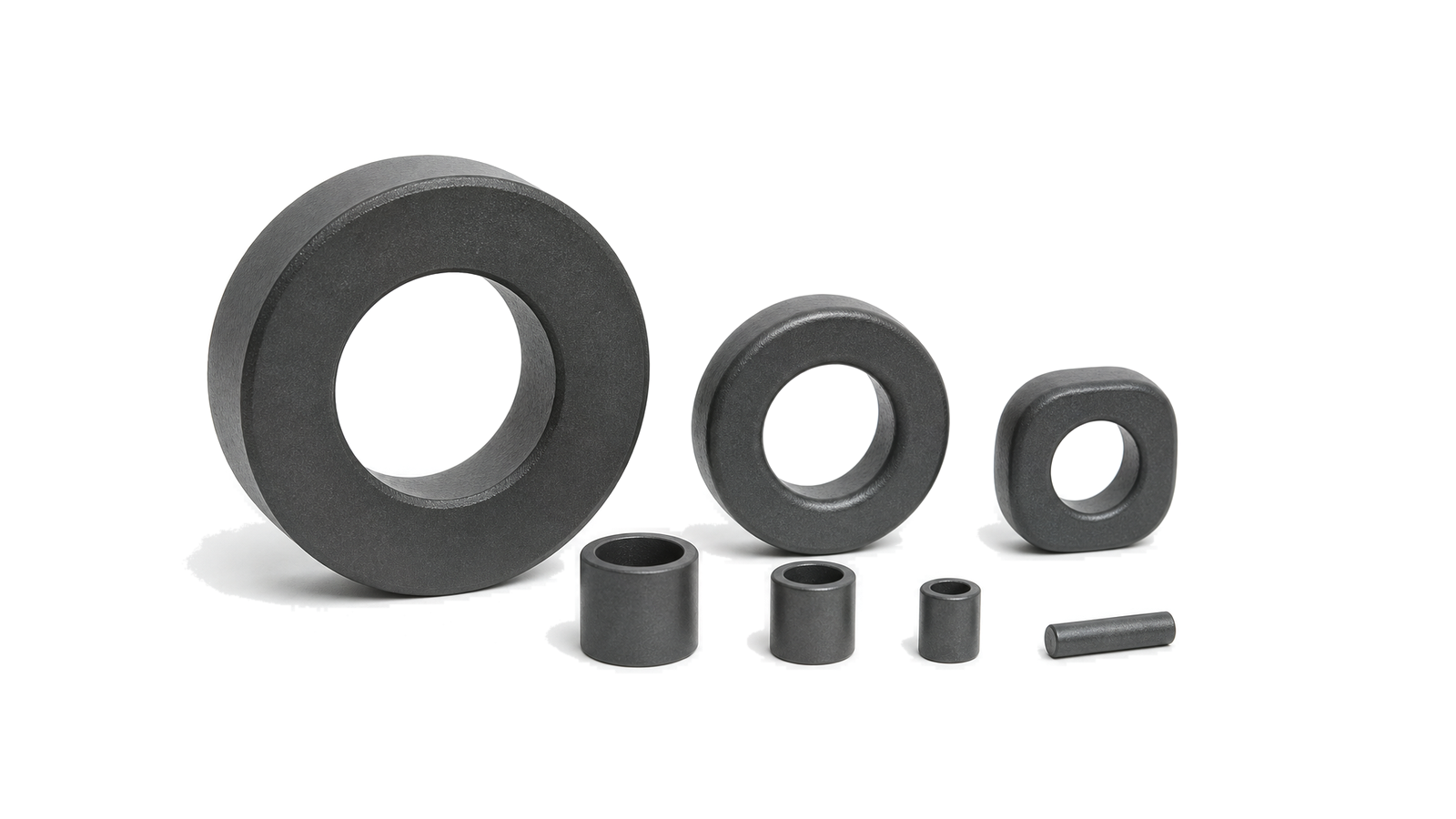

Categorias

Artigos

FAQ

Por que uma rede RF passiva precisa de plano de referência e parâmetros S complexos?

O plano fixa o local de medição e os dados complexos permitem de-embedding, extensão e simulação.

Quais condições de refrigeração e ambiente pertencem à aceitação de uma carga RF?

Montagem, refrigeração, temperatura, pressão e descasamento definem juntos os limites elétricos e térmicos.

Como perda de retorno, ROE, coeficiente de reflexão e perda por descasamento se relacionam em uma terminação RF?

Perda de retorno, ROE, coeficiente de reflexão e perda por descasamento derivam da mesma reflexão complexa no mesmo plano calibrado.

Como especificar potência média, potência de pico, ciclo de trabalho e redução térmica de uma carga RF?

Média, pico e largura do pulso são verificados separadamente com montagem e refrigeração declaradas.

Como especificar potência, temperatura, chama e desgaseificação de absorvedor RF?

Limites valem para a configuração exata de absorvedor, adesivo, cobertura, ventilação e tempo.

O que é um plano de referência RF e quando é necessário de-embedding do fixture?

É a fronteira elétrica onde uma grandeza corrigida é declarada; o fixture só deve ser removido se for uma rede linear, estável, caracterizada e externa ao conjunto entregue.

Como reduzir a potência admissível de um filtro RF por perda e temperatura?

O derating usa calor dissipado, VSWR e esforço local para a forma de onda, montagem e temperatura reais, seguido de máscara quente.

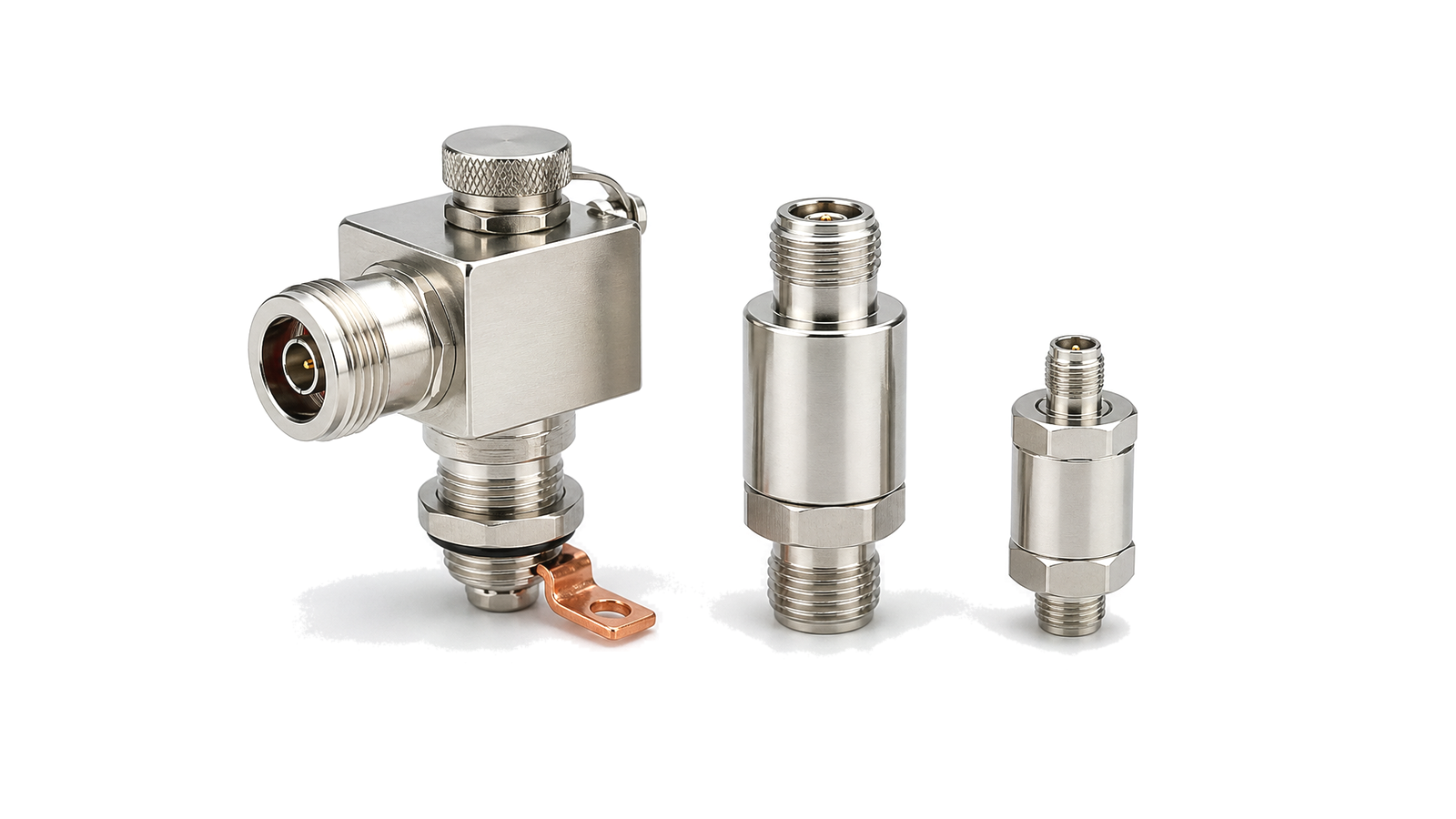

Quais especificações de RF e impulso devem ser comparadas em um protetor coaxial?

Frequência, casamento, perda, potência, PIM e DC devem ser avaliados junto com forma de onda, corrente, disparo, tensão residual e corrente subsequente.

Quando usar proteção coaxial de RF por GDT, quarto de onda ou híbrida?

A tecnologia depende de banda, passagem DC, tensão, proteção residual, potência, PIM e manutenção; não existe uma topologia ideal para todos os portos.

Como aterrar, comissionar e retestar um protetor coaxial de RF após uma tempestade?

Faça uma união de baixa indutância na fronteira, preserve referências RF/DC/PIM e aplique após o evento os limites do fabricante para reteste ou substituição.

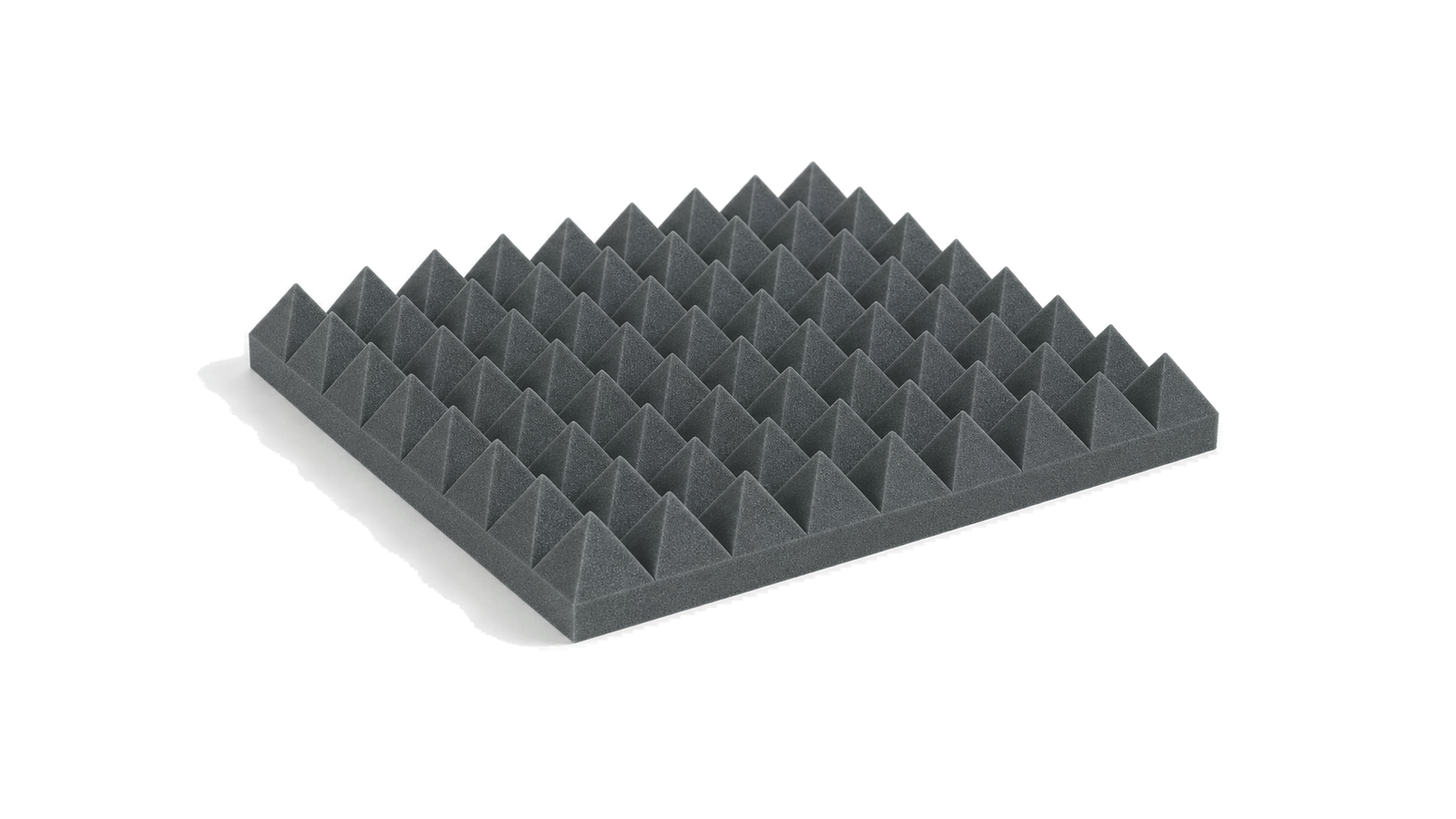

Como frequência, espessura e fundo metálico afetam a seleção de absorvedor RF?

Espessura e fundo formam uma pilha; frequência, incidência, polarização e profundidade determinam a forma.

Como medir refletividade e verificar o desempenho instalado de absorvedor RF?

É preciso método calibrado de cupom e medição antes/depois idêntica no conjunto real.

Com que frequência um caminho de RF deve ser verificado ou recalibrado?

Combine intervalos e eventos com um padrão independente que revele deriva, danos, mudanças de rota e instabilidade entre calibrações.

Qual é a diferença entre perda de inserção e perda de retorno em um filtro RF?

Inserção mede redução de transmissão; retorno mede descasamento da porta com terminações definidas, portanto ambos são necessários.

Consulta técnica

Compartilhe seu requisito RF

Descreva o produto, as condições de operação e o contexto do projeto. Nossa equipe de engenharia encaminhará sua consulta ao especialista adequado.

AnexosAnexe desenhos, listas de materiais, especificações ou arquivos de medição. Até 5 arquivos, 10 MB por arquivo e 25 MB no total.
ou arraste-os para cáPDF, DOCX, XLSX, CSV, TXT, JPG, PNG, S1P e S2P
Normalmente analisado em um dia útilAs informações do projeto são tratadas com confidencialidade

Como especificar redes RF passivas e cargas: impedância, reflexão, potência e limites térmicos

Uma carga ou rede RF passiva deve ser definida primeiro pela função e pelo plano de referência calibrado. Em seguida, fixe bandas contínuas, impedância, estados de porta, reflexão e transmissão complexas, potência média e de pico, largura de pulso, ciclo de trabalho, descasamento, temperatura de montagem, refrigeração, conectores e ambiente. O plano de aceitação precisa registrar calibração VNA, estresse RF, estabilização térmica, incerteza e dados nativos. Impedância nominal e potência em watts, isoladamente, não comprovam desempenho de banda larga nem sobrevivência ao pulso. Seleção técnica de cargas, terminações e redes passivas de adaptação ou equalização por frequência, plano de referência, reflexão, potência, temperatura e ambiente. Método de engenharia para transformar função, plano de referência, impedância complexa, forma de onda, redução térmica e ensaio em uma especificação verificável.

Decisoes de compra e engenharia cobertas

  • fornecedor de Redes RF passivas e componentes de impedância: escolher função e fronteira de evidência
  • fabricante de Redes RF passivas e componentes de impedância: definir adaptação potência térmica e aceitação
  • especificações técnicas de Redes RF passivas e componentes de impedância: separar aquecimento e limite de pico
  • seleção de Redes RF passivas e componentes de impedância: preservar dados complexos calibrados
  • teste e verificação de Redes RF passivas e componentes de impedância: verificar configuração térmica

Não misture terminação, adaptação, equalização e proteção

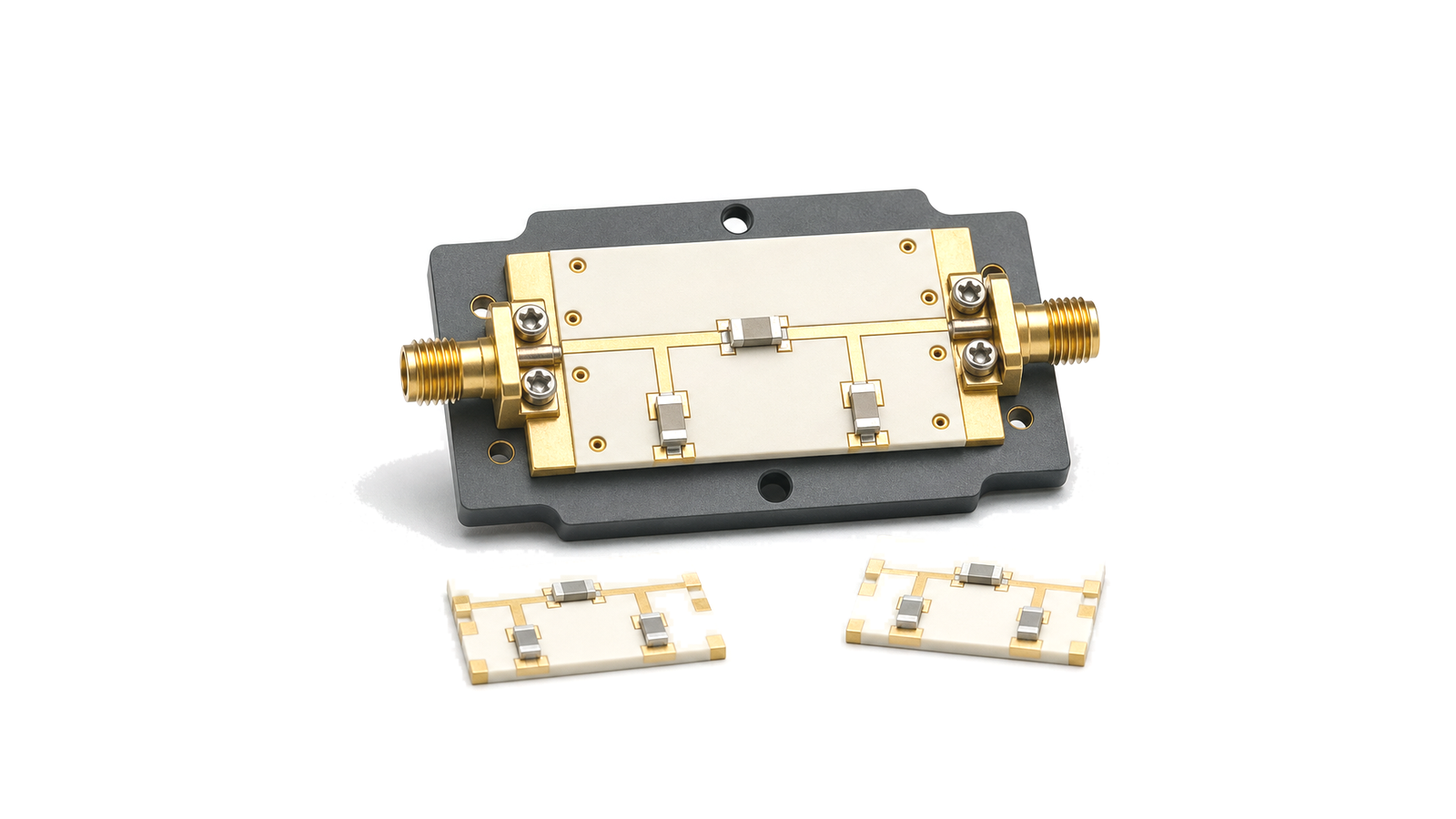

A terminação absorve energia com reflexão controlada; a rede de adaptação transforma uma fonte e uma carga conhecidas; o equalizador molda a perda com a frequência; o pad resistivo compra estabilidade com nível e calor. Portas não usadas, estados de comutação, corrente de bias e potência de falha precisam ser declarados porque alteram a função e o estresse.

Fixe banda contínua, impedância e plano de referência

Frequência central não basta. Informe se o limite está na face do conector, flange, fixture, lançamento de PCB ou pads. Impedância é complexa e varia com a frequência; indutância do encapsulamento, capacitância parasita e ressonâncias exigem parâmetros S complexos e convenção clara de portas.

Separe reflexão, transmissão e potência dissipada

Perda de retorno, ROE e coeficiente de reflexão descrevem o mesmo descasamento no mesmo plano; perda de inserção descreve a transmissão de duas portas. Uma boa entrada pode esconder perda, fase ruim ou impedância perigosa fora de banda. Limites devem cobrir banda, temperatura e estados, com fase e atraso quando relevantes.

Converta a forma de onda em pico e calor

Potência média, pico, largura e repetição do pulso, ciclo, fator de crista, descasamento e duração da falha são limites distintos. A média governa o aquecimento; tensão e corrente de pico podem causar arco ou dano local. A redução térmica só vale no ponto de temperatura e com base, interface, torque, ar ou líquido especificados.

Avalie adaptação e equalização com tolerâncias reais

Inclua impedâncias de fonte e carga, tolerâncias e estados. Relação de transformação, largura de banda e Q carregado interagem; um pad de banda larga é robusto, mas dissipa. Tensões e correntes internas podem exceder as vistas na porta, portanto autorressonância, Q, bias, temperatura, encapsulamento e layout precisam ser verificados.

Trate montagem e ambiente como parte da configuração

Série e gênero do conector, torque, base, orientação, massa, aterramento, envelope e refrigeração devem ter revisão. Em alta frequência, profundidade do pino, alinhamento ou folga mudam a repetibilidade. Defina temperatura, pressão ou altitude, umidade, contaminação, vibração e choque e separe sobrevivência de retenção de desempenho.

Projete a evidência antes da compra

A medição VNA declara calibração, padrões, estabilidade de cabos, de-embedding e incerteza. O ensaio de potência define medição direta/refletida, forma de onda, ponto térmico, estabilização e refrigeração. Depois do estresse, repita os S críticos e preserve Touchstone, logs, série, revisão e desvios.

Matriz de selecao e aceitacao de redes RF passivas

FronteiraRequisito a fixarRejeite se
Funçãoterminar, atenuar, adaptar, equalizar, isolar ou protegera tarefa do circuito não está definida
Banda e portasbanda contínua, impedância, estado e planohá apenas centro e ohms nominais
Pequeno sinalS complexos, reflexão, transmissão e fase necessáriasó existe um valor típico
Potênciamédia, pico, pulso, ciclo, descasamento e falhaum único watt cobre todas as formas
Térmicaponto, redução, montagem, vazão e estabilizaçãoa refrigeração não é reproduzível
Evidênciacalibração, incerteza, dados, série e revisãoexiste apenas curva de catálogo

Dados necessários para consultar uma carga ou rede RF passiva

  • função e papel no circuito
  • bandas contínuas e estados fora de banda
  • impedância e faixas de fonte/carga
  • plano elétrico e mecânico
  • retorno, ROE, transmissão, fase ou máscara
  • média, pico, largura, repetição, ciclo e crista
  • descasamento, potência reversa e duração da falha
  • base, interface e refrigeração
  • conector, torque, orientação, terra e envelope
  • temperatura, pressão, umidade, contaminação, vibração e choque
  • calibração, ensaio, incerteza e limites
  • amostras, primeiro artigo, dados e controle de mudanças

Limite de evidencia e configuracao

A família organiza terminação, adaptação, equalização, isolamento de bias, absorção e proteção. A taxonomia não garante estoque; cada configuração e limite precisa de registro de produto e evidência aprovados. Impedância nominal e potência em watts, isoladamente, não comprovam desempenho de banda larga nem sobrevivência ao pulso.
