送信出力経路

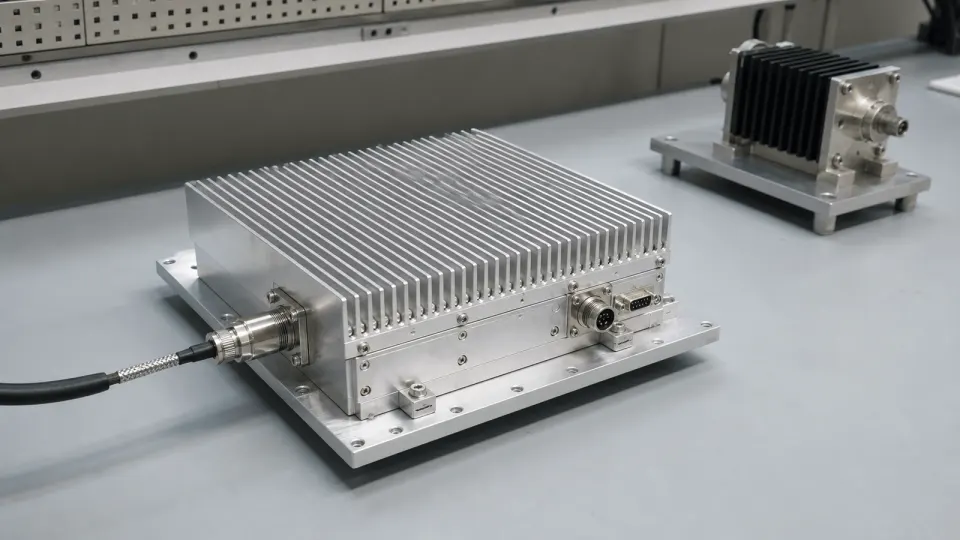

送信電力増幅チェーンは、安定したRFまたはマイクロ波の駆動信号を、アンテナ、負荷、試験インターフェースで必要な電力に変換します。ドライバ利得、1段または複数段の出力増幅、出力フィルタ、方向性結合、バイアス電源、状態監視、熱制御を含む場合があります。
チェーンの役割
最終RF出力を単体の増幅器ではなく、制御された送信経路として扱う必要がある場合に使われます。出力電力、利得平坦性、線形動作範囲、デューティ比、高調波、負荷不整合時の挙動、放熱条件を合わせて確認します。
確認するデータ
主なデータは、駆動レベル、飽和または線形出力電力、動作帯域、電源電圧、電流余裕、結合点、保護動作、冷却方式、制御インターフェース、コネクタ形式、実装境界です。
送信電力増幅チェーンは、制御された RF ドライブを必要な負荷電力まで増幅し、同時に直線性、スペクトラム、温度、負荷不整合の制限を守る構成です。ドライバ余裕、最終 PA、フィルタ、方向性監視、バイアス順序、冷却、保護を同じ動作条件で評価します。
アーキテクチャの境界
チェーンは指定した RF 入力基準面から始まり、アンテナ、負荷、または試験インターフェースの基準面で終わります。ドライバ、最終 PA、段間および出力整合、フィルタ、カプラ、検波器、必要なアイソレータまたはサーキュレータ、バイアス制御、熱経路を含みます。励振器やアンテナは、受入計画に明記した場合だけ対象です。
選定・統合条件
- MHz または GHz の周波数範囲、変調またはパルス、占有帯域幅、最終基準面の dBm または W 出力を定義します。
- 利得、平坦度、P1dB またはバックオフ、OIP3 または ACLR/EVM、高調波、許容雑音を示します。
- 50 ohm、負荷 VSWR、反射電力時間、デューティ比、パルス幅、クレストファクタを指定します。
- 電源、シーケンス、制御、ベース温度、空冷またはコールドプレート、ディレーティングを記録します。
受入証拠
- ケーブル、アダプタ、カプラを基準面まで校正し、全帯域の利得と整合を測定します。
- 規定波形、温度、デューティ比で出力、スペクトラム、効率を確認します。
- 起動、停止、過温度、過電流、代表的な不整合と警報・復帰を試験します。
RFQ に必要な情報
周波数計画、波形、入力、出力、直線性またはスペクトラム目標、平均・ピーク電力、デューティ比、VSWR、熱境界、電源、制御、環境、受入基準面を提示してください。定格 W だけでは選定できません。
