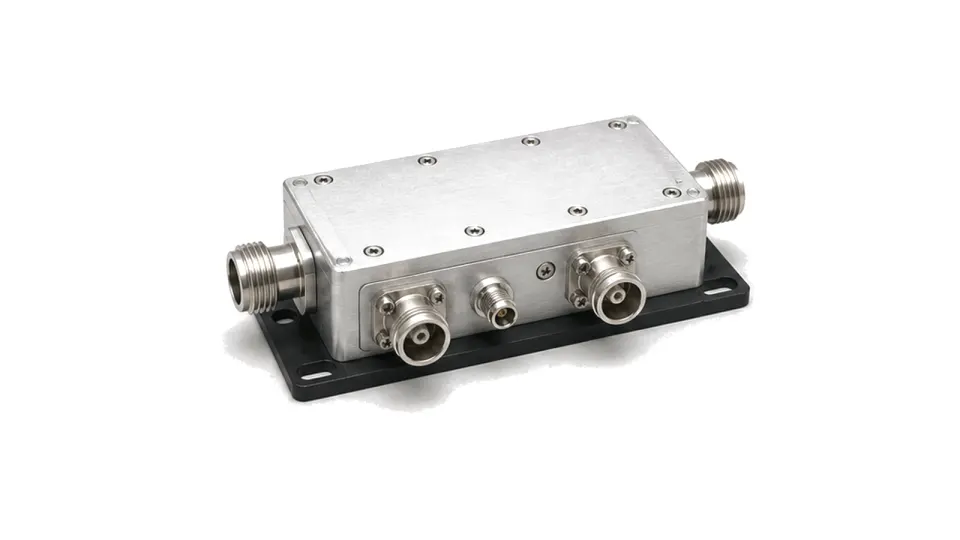

VSWR・反射電力モニタは何を測定しますか？
負荷へ向かう波と負荷から戻る波を個別にサンプリングし、進行波電力、反射波電力、リターンロスまたはVSWRを監視・保護系へ出力します。 方向性結合器、検波器、変換回路、警報ロジックを一体化する場合があるため、単体結合器や検波器ではなく双方向の測定経路全体で評価します。
方向性と有効測定範囲を先に確認
周波数帯、結合度、方向性、主線挿入損失、許容電力がサンプル品質を決めます。検波器のダイナミックレンジ、直線性、温度ドリフト、校正が実用範囲を制限します。大きな進行波の横で小さな反射を測る場合、方向性誤差が支配的になります。
送信波形に応答を合わせる
CW、パルス、変動包絡では必要なビデオ帯域、平均化、ピーク捕捉、応答時間が異なります。保護仕様にはしきい値単位、ヒステリシス、遅延、ラッチ、リセット、センサまたは通信異常時の安全状態を含めます。
実装後の基準面で校正
ケーブル損失、結合器の向き、コネクタ不整合、負荷までの距離はアンテナまたはDUT面との関係を変えます。進行・反射補正、ゼロ、出力スケール、不確かさを周波数、温度、電力で管理します。良好な整合では、非常に大きなVSWR値より反射電力やリターンロスの方が安定した判定量です。
- 周波数、インピーダンス、主線電力、許容挿入損失
- 結合度、方向性、進行・反射チャネル間アイソレーション
- 検波範囲、直線性、精度、温度ドリフト、最小反射
- CW・パルス応答、平均化、ピーク捕捉
- しきい値、ヒステリシス、ラッチ、リセット、フェイルセーフ
- 校正基準面、補正値、不確かさ、環境条件
受入判定の境界
指定基準面で、必要な周波数、温度、電力、波形条件における補正済み進行波・反射波電力で判定します。方向性、不確かさ、応答の裏付けがないVSWR表示だけでは送信機保護を認定できません。
