Come specificare e verificare hardware in guida d'onda e millimetrico

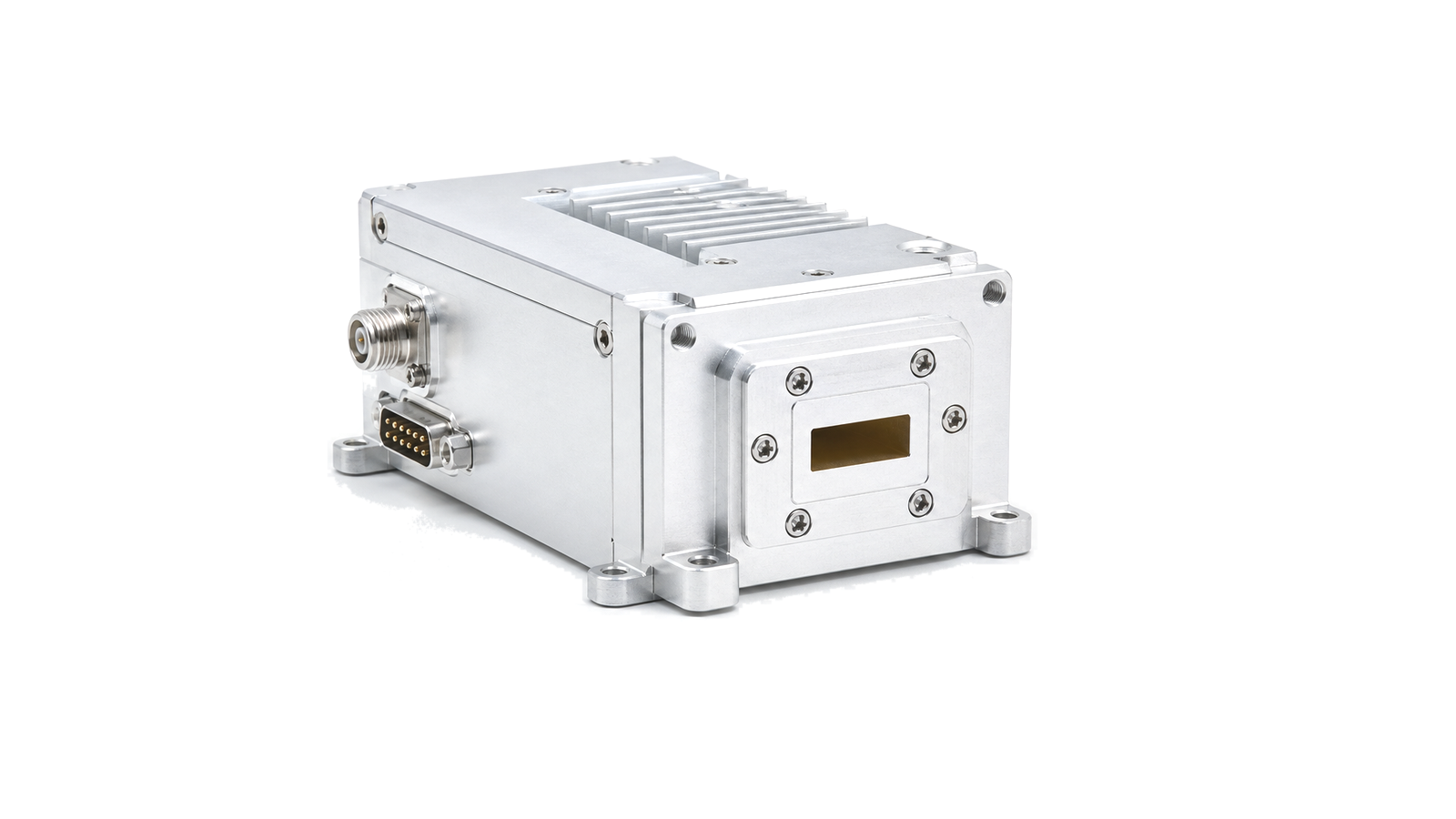

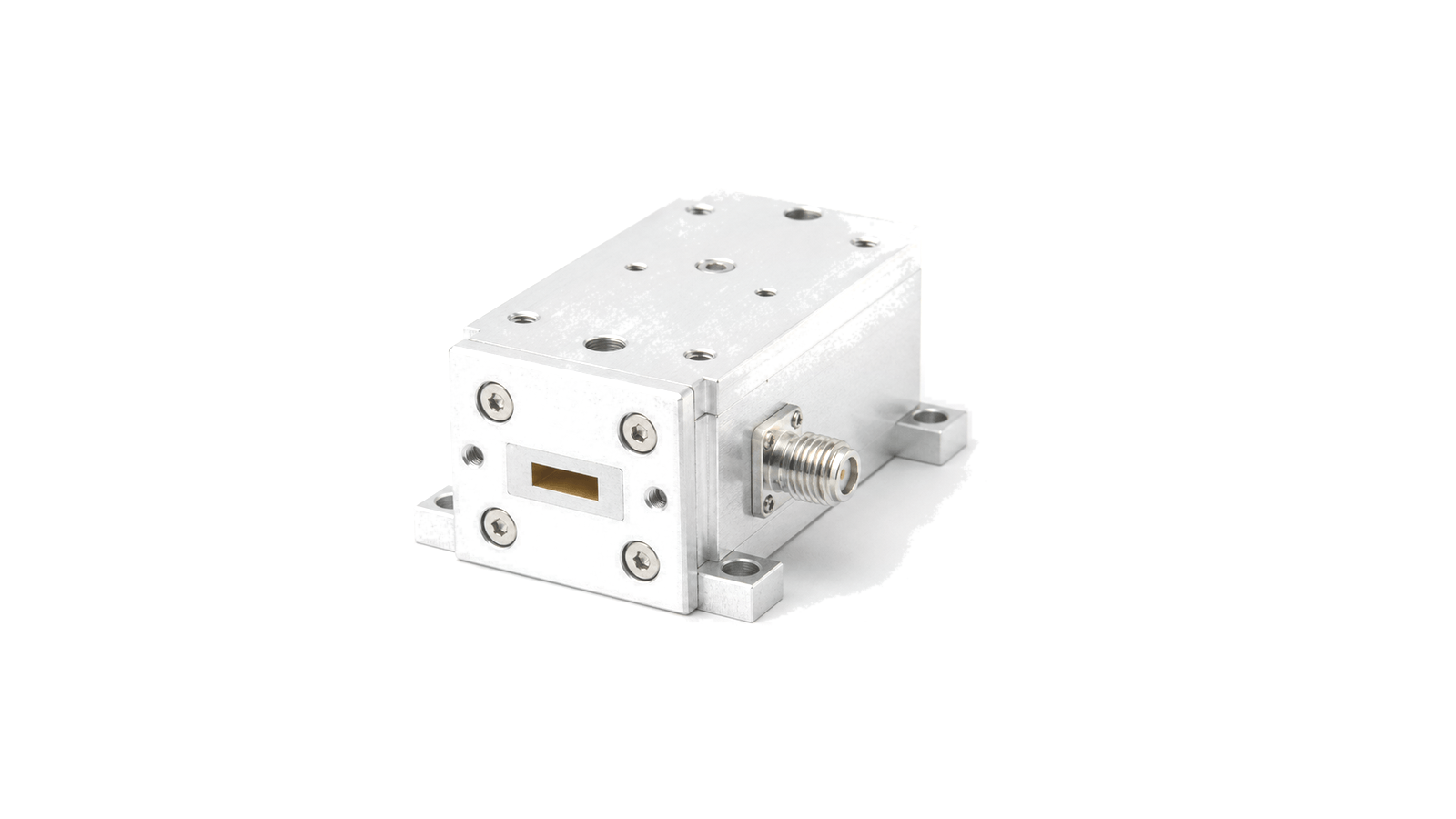

L'hardware in guida d'onda va specificato come un unico percorso elettromagnetico, meccanico e metrologico. Occorre fissare bande operative e di verifica, modo di propagazione, apertura, geometria e orientamento delle flange, polarizzazione, transizioni, limiti di perdita e fase, potenze di picco e media, pressione e temperatura, materiale e superficie, lunghezza e supporti, piani di riferimento, ripetibilità delle connessioni e prove di accettazione. L'assieme esatto va poi verificato con calibrazione adatta alla banda e bilancio d'incertezza. Una banda comune o forature coincidenti non dimostrano accoppiamento, perdita installata o tenuta in potenza. Famiglie di trasmissione, transizione, passivi, calibrazione e front-end millimetrici ordinate per interfaccia e funzione; le prestazioni restano vincolate al modello esatto. Rendere verificabile un percorso controllando banda e modo, apertura e flange, perdite e fase, potenza, tolleranze, piani di calibrazione, incertezza e prove di accettazione.
Decisioni commerciali e tecniche coperte
- fornitore di Guide d'onda e hardware a onde millimetriche: Scoprire famiglie senza dedurre scorte
- produttore di Guide d'onda e hardware a onde millimetriche: Chiudere montaggio e accettazione
- specifiche tecniche di Guide d'onda e hardware a onde millimetriche: Creare specifica di banda, interfaccia, potenza e misura
- selezione di Guide d'onda e hardware a onde millimetriche: Verificare apertura, modo, polarizzazione e giunzione
- test e verifica di Guide d'onda e hardware a onde millimetriche: Definire standard, piani e incertezza
Bloccare prima banda, modo e discontinuità

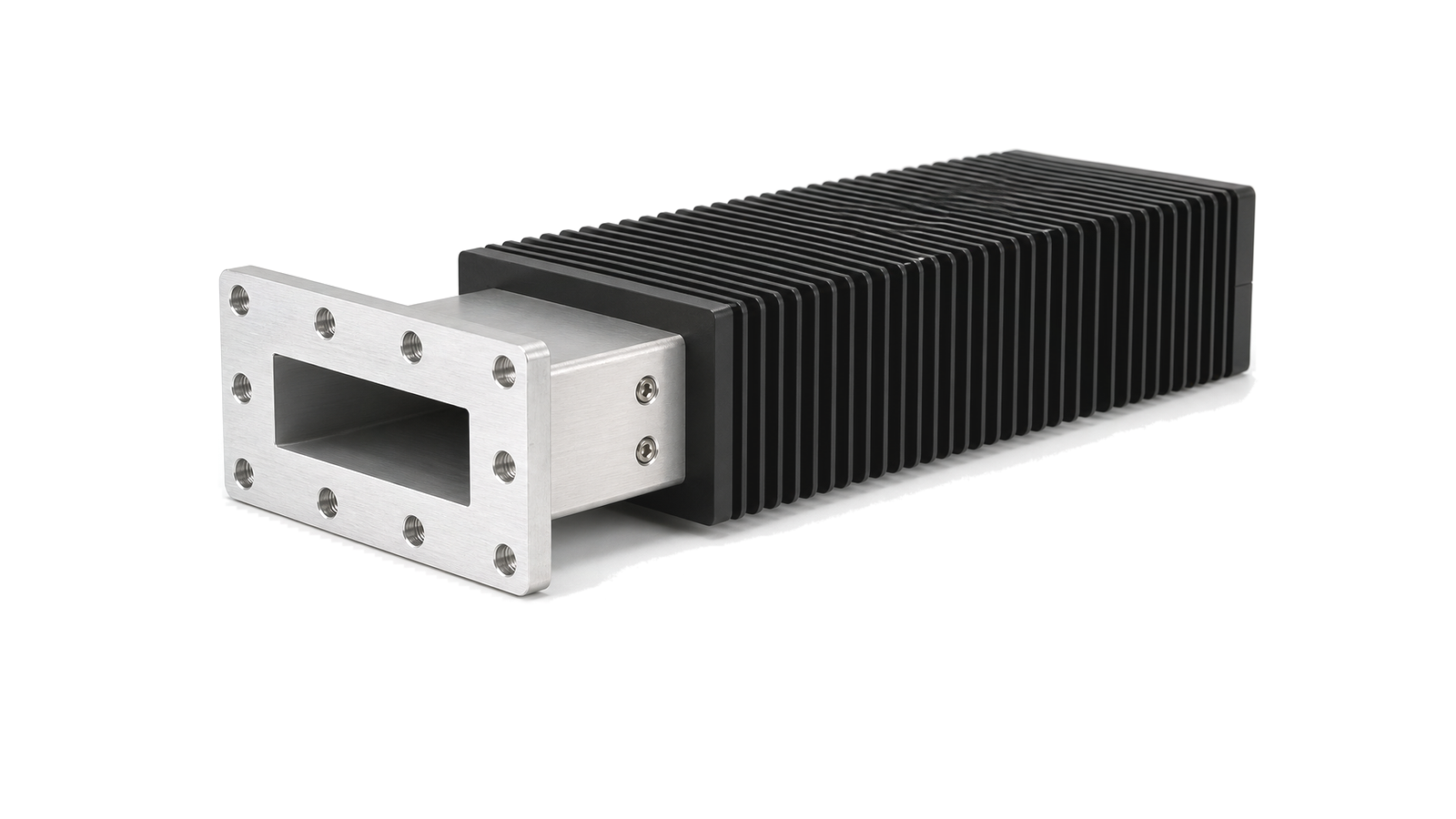

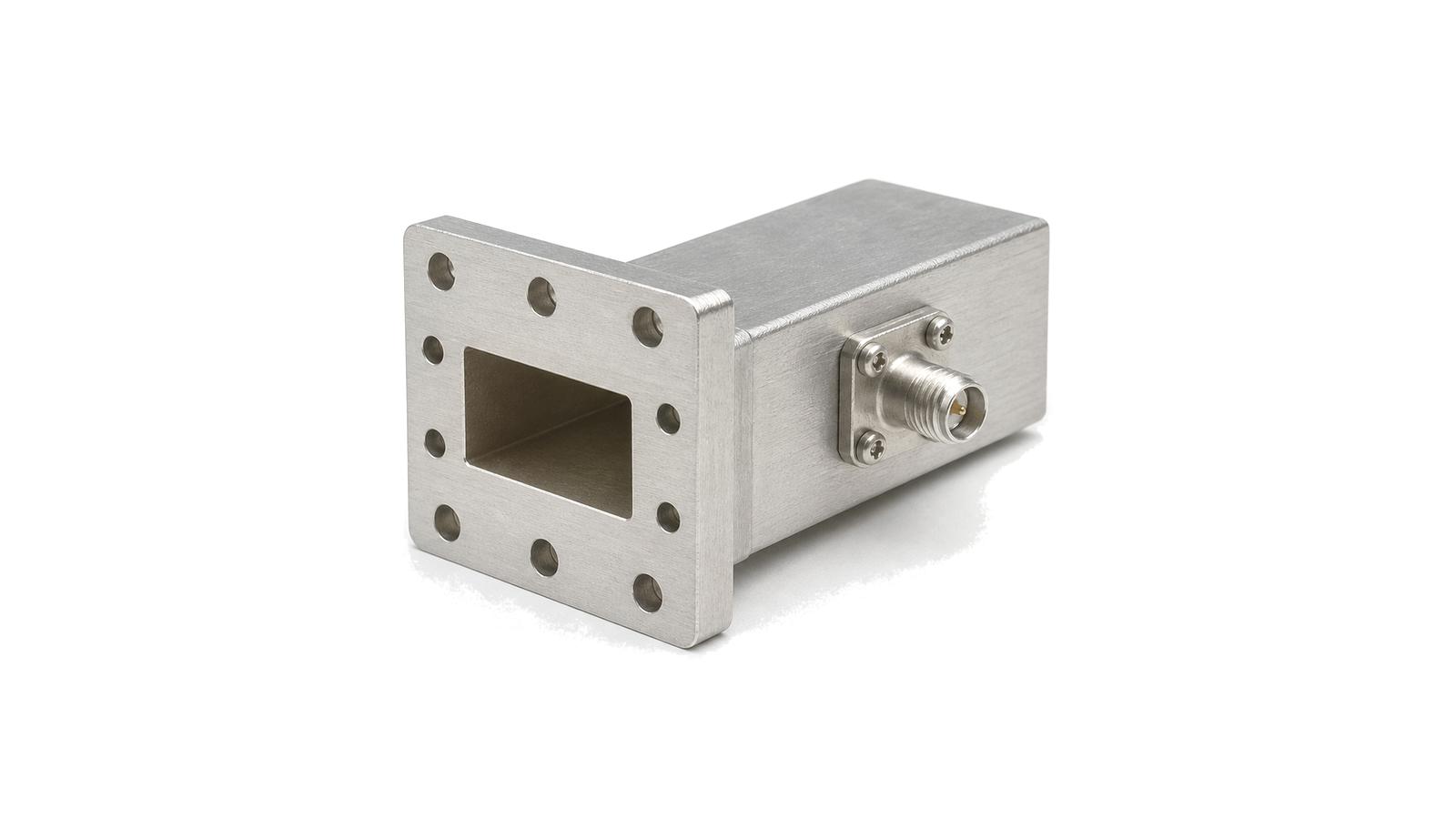

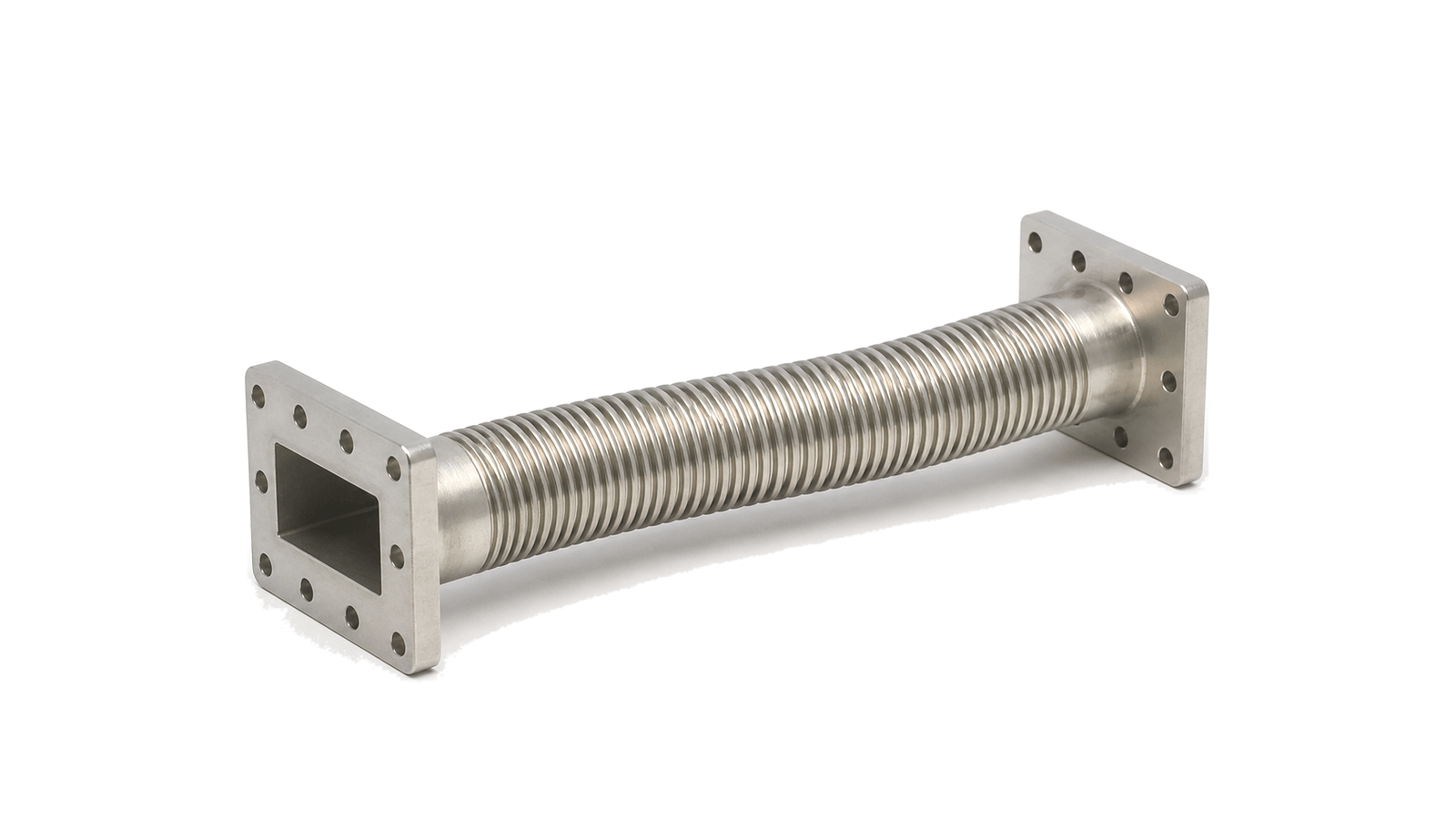

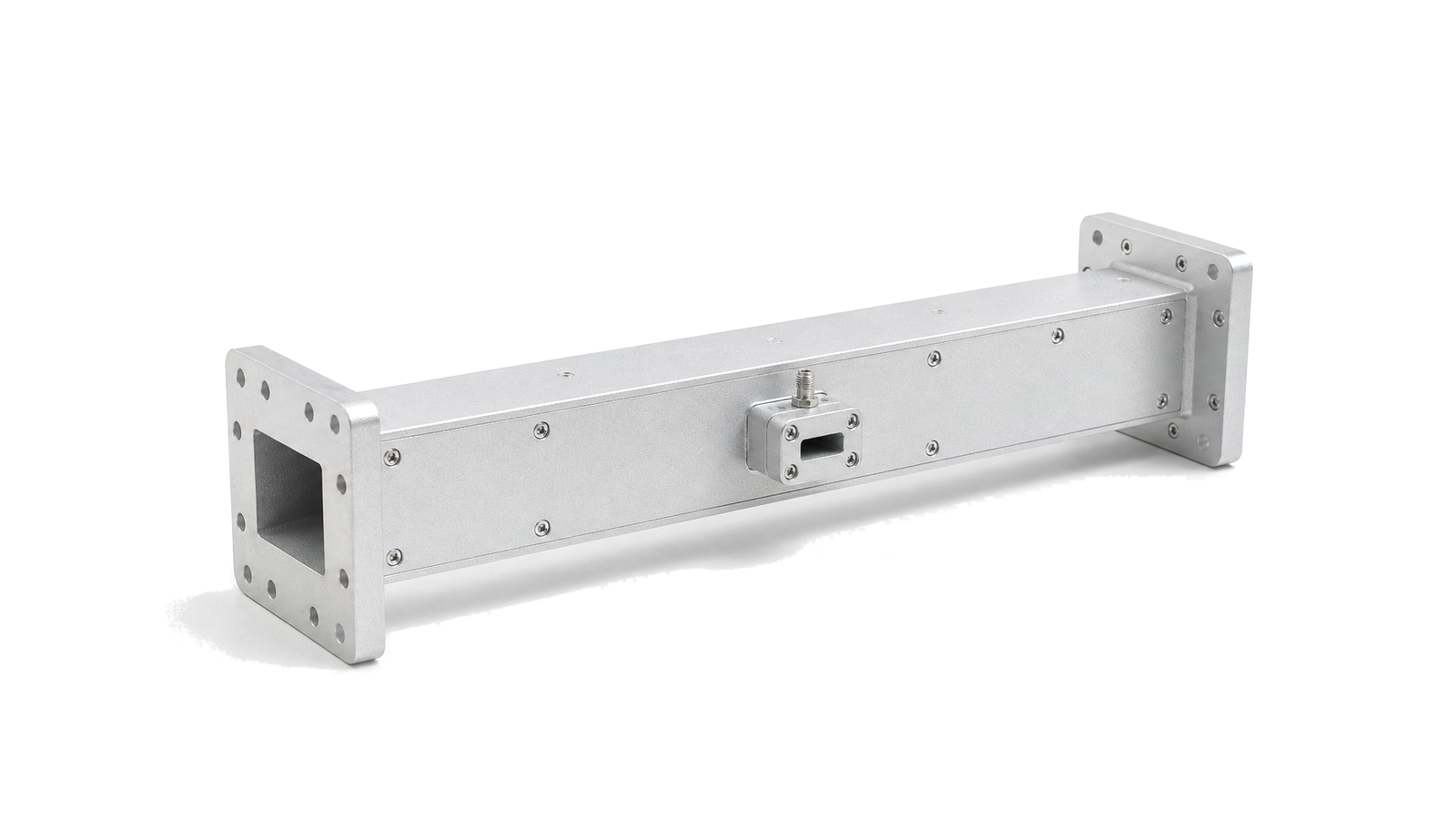

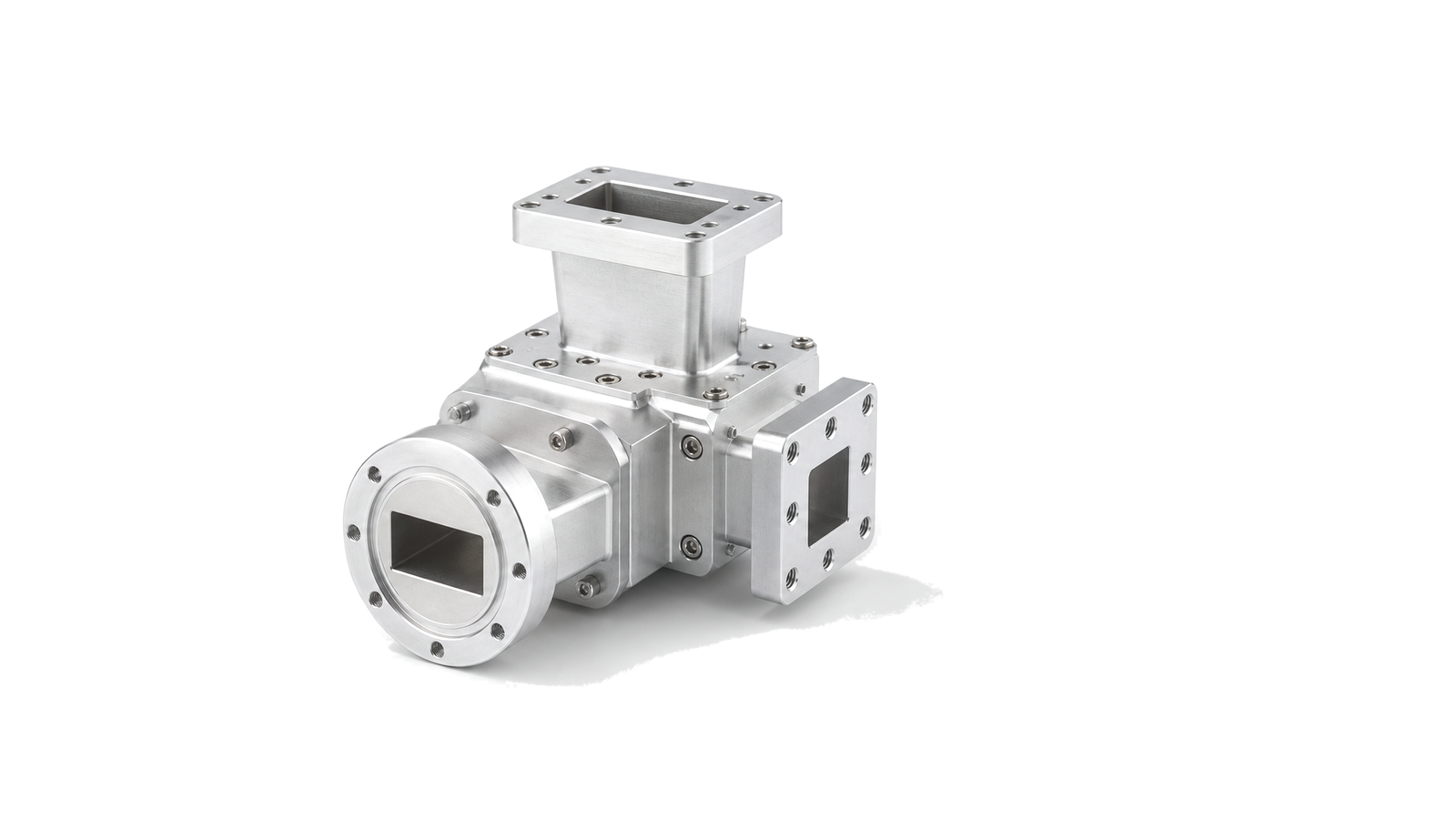

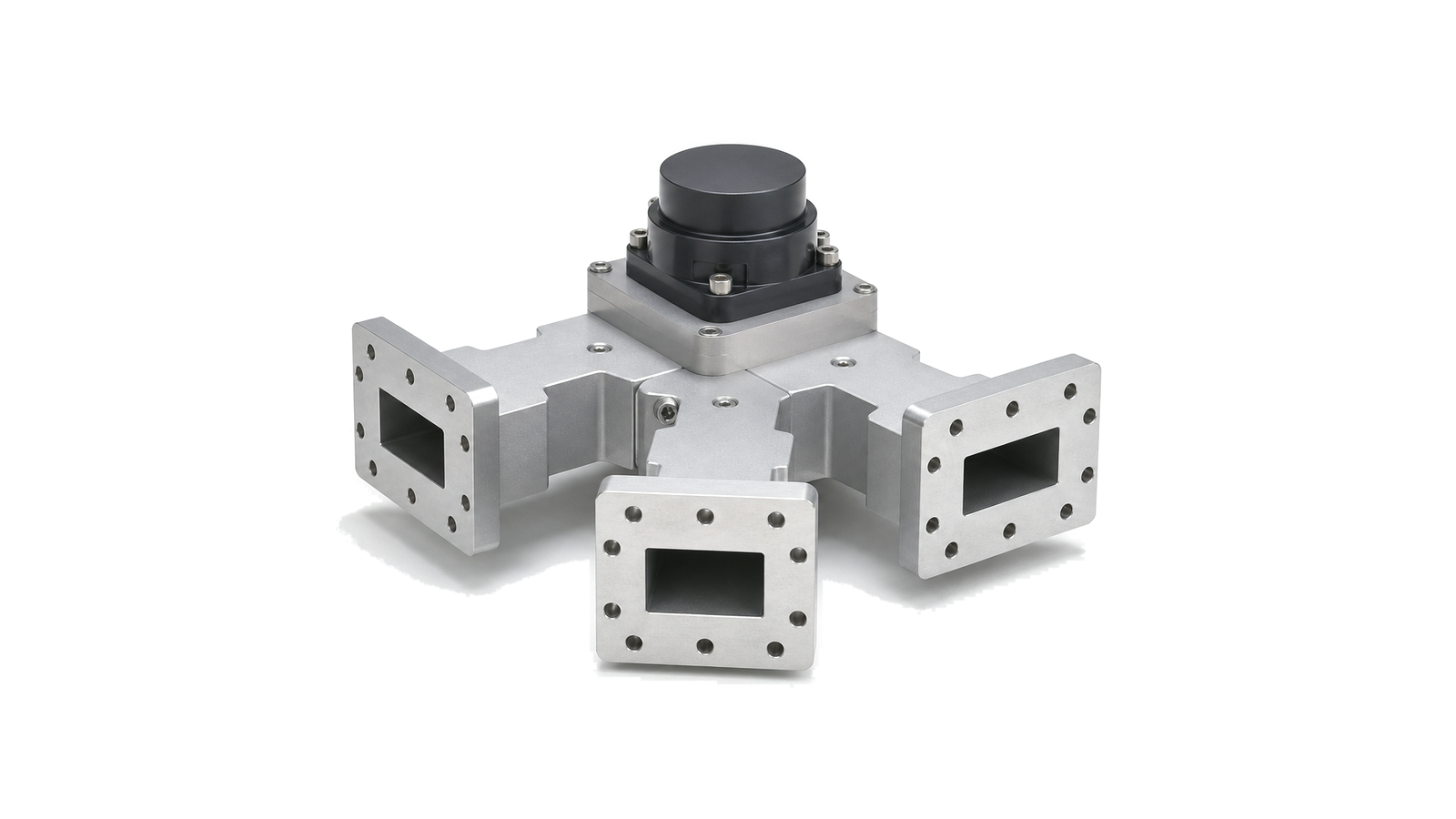

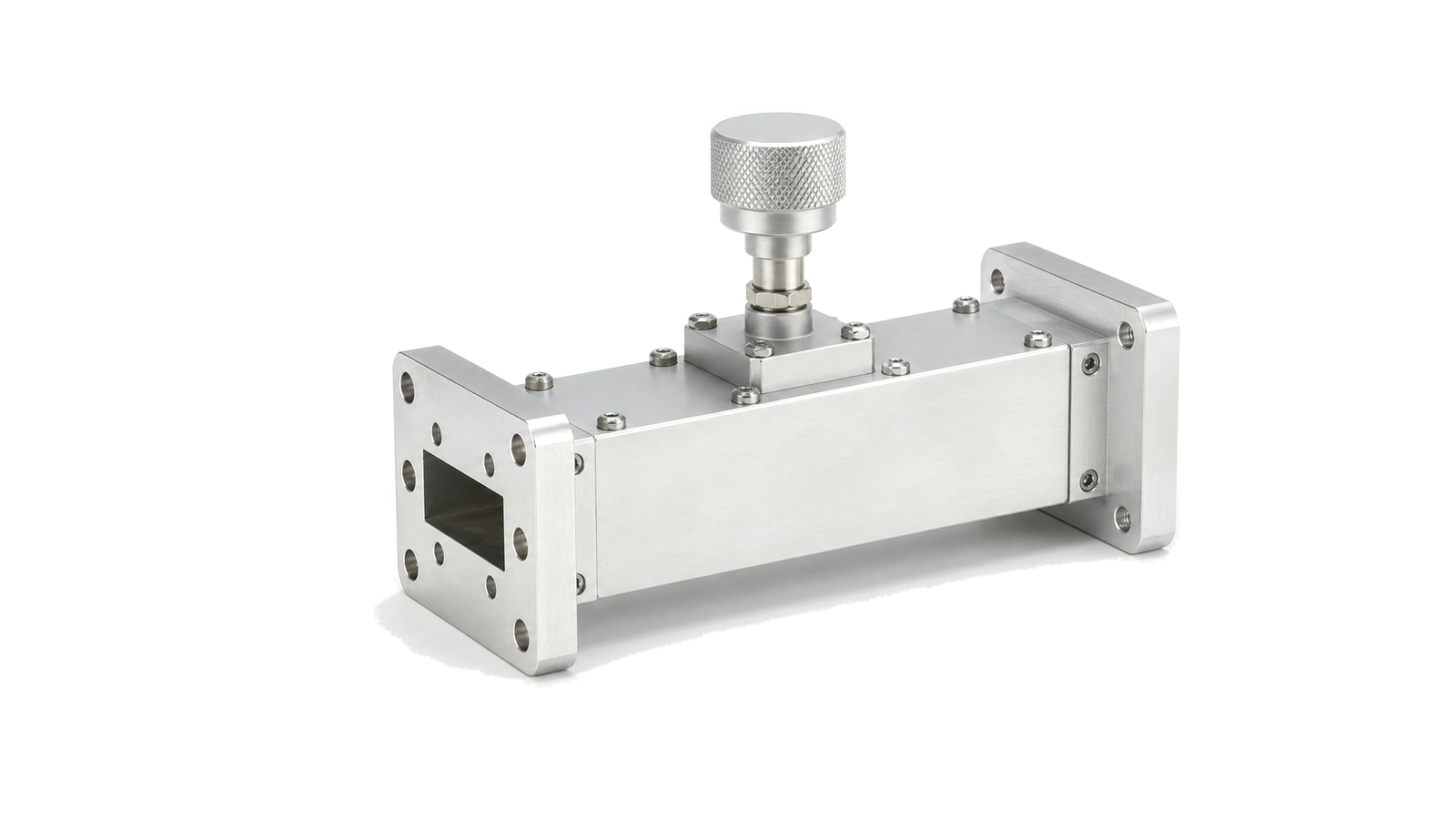

Partire dalla banda operativa continua, dalla banda di verifica e dai margini, non dalla sola frequenza centrale. Indicare designazione, dimensioni interne, modo dominante, polarizzazione e direzione. Verificare margine dal cutoff e modi superiori per apertura, transizioni e curve reali; la sovrapposizione di catalogo non prova propagazione pulita. Disegnare il percorso dal piano sorgente calibrato al piano di ricezione o carico. Includere tratti, curve, twist, taper, gradini, transizioni coassiali, finestre, sezioni flessibili, funzioni ortomodali, accoppiatori, isolatori, carichi e adattatori rimovibili. Ogni cambio di sezione, polarizzazione o simmetria ha un proprio rischio di riflessione, conversione modale e tolleranza.
Specificare flangia, superficie e ripetibilità di montaggio

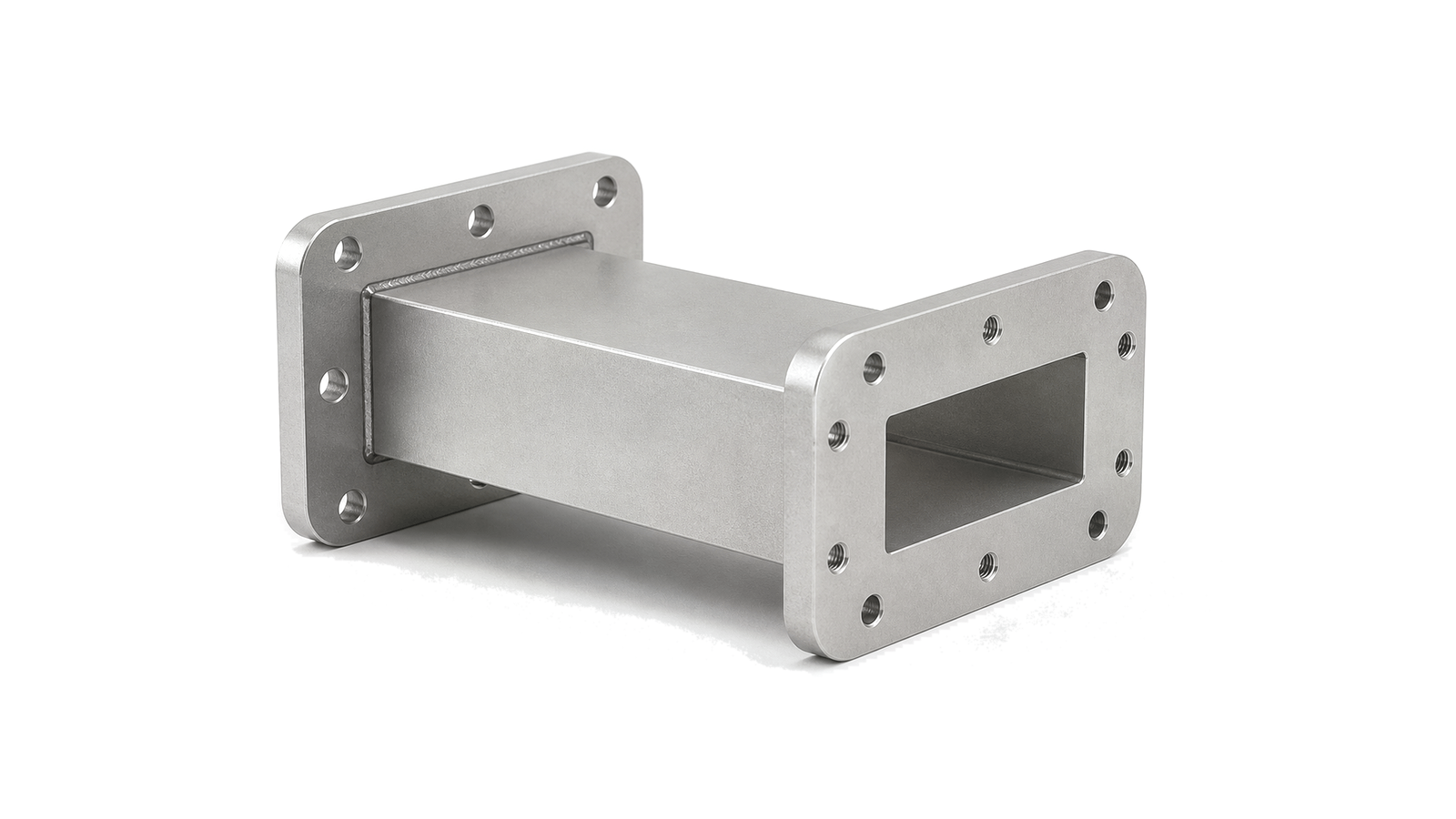

Per ogni giunto indicare famiglia e disegno della flangia, apertura e orientamento, faccia piana o choke, spine, viti, tenuta e riferimento angolare. Fori coincidenti possono nascondere apertura spostata, diverso centraggio o piano mosso da un adattatore; la somiglianza visiva non basta. Controllare planarità, perpendicolarità, posizione dell'apertura, bave, rivestimento, danni e pulizia. Definire supporti, carico ammissibile, sequenza di serraggio, metodo di coppia e cicli di rimontaggio. Misurare la ripetibilità RF con disconnessioni deliberate, sostenendo cavi, convertitori e parti pesanti.
Integrare standard, piani di riferimento e incertezza

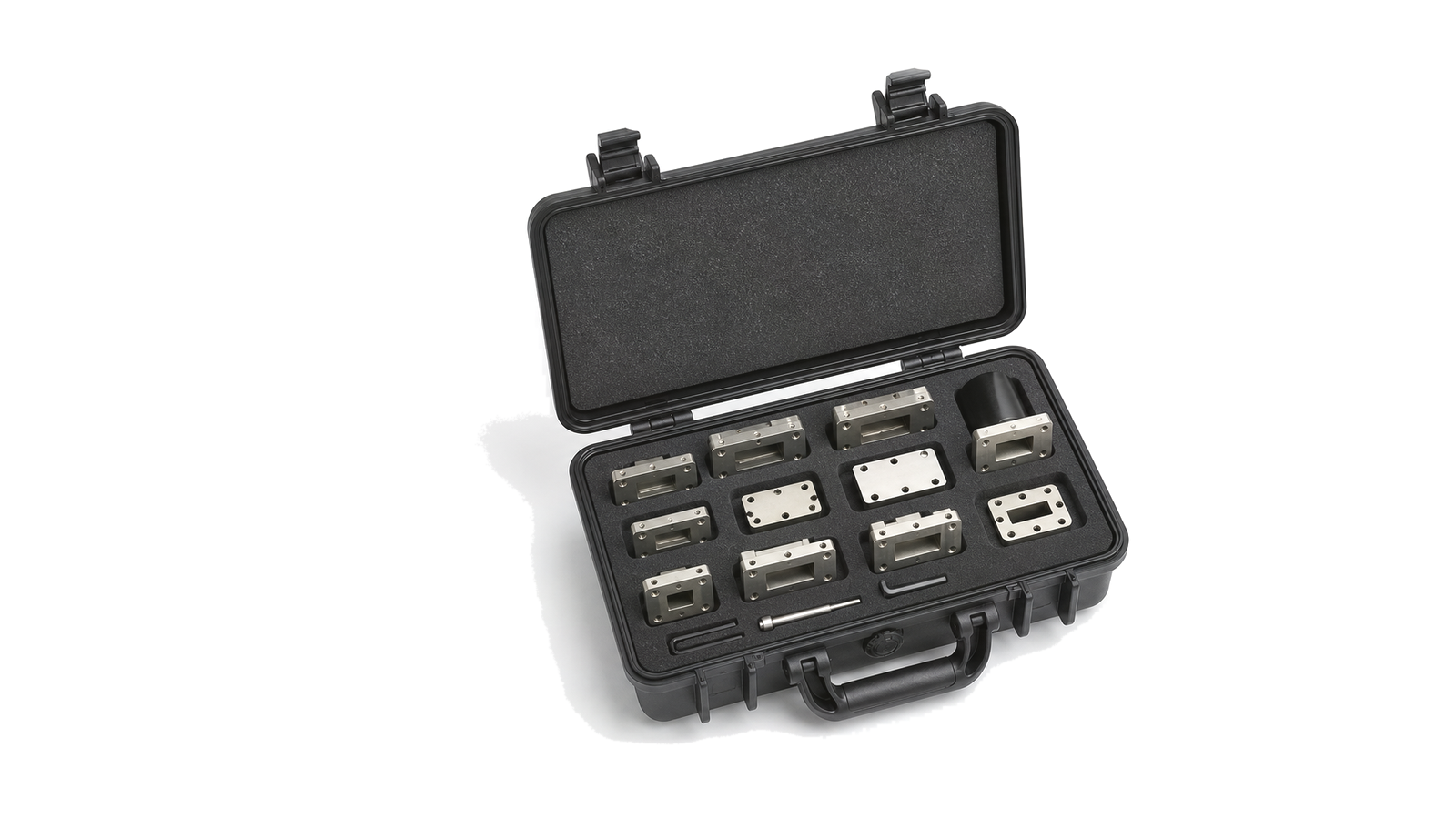

Scegliere metodo VNA e standard in base a banda, topologia e inseribilità del DUT. Registrare definizioni, dimensioni, linee o offset, identità del kit, temperatura e certificato. Segnare i piani sul disegno e identificare adattatori, taper, convertitori e fixture che restano nel risultato. Usare una verifica abbastanza indipendente da rivelare una calibrazione errata. Quantificare residui, riconnessione, deriva, movimento, leakage, dinamica e incertezza dimensionale. Dispositivi non inseribili o direzionali possono richiedere due calibrazioni o caratterizzazione dell'adattatore; conservare dati complessi nativi e propagazione dell'incertezza.
Chiudere l'accettazione con prove dimensionali, RF e di configurazione
Il dossier identifica parti e seriali, materiale e finitura, revisioni, controllo di aperture e flange, orientamento, supporto, calibrazione, ambiente, dati grezzi, risultati corretti, incertezza e limiti. Le foto aiutano a riconoscere il montaggio ma non sostituiscono dimensioni o dati RF. Definire ingresso, scheda di montaggio, pulizia, tappi, stoccaggio, rimontaggio, riparazione e nuovi test. Variare fornitore di flangia, dimensioni, finitura, lavorazione, materiale, brasatura, lunghezza, supporto o standard può cambiare il risultato senza cambiare il nome; ogni sostituzione richiede riesame elettrico, meccanico, di potenza e metrologico.
Matrice di famiglia e accettazione in guida d’onda
| Confine decisionale | Prova da bloccare | Rifiutare quando |
|---|---|---|
| Banda e modo | Bande, apertura, designazione, modo dominante, polarizzazione e margine di cutoff | è indicata solo la frequenza centrale |
| Topologia | Curve, twist, taper, finestre, adattatori, passivi e terminazioni | la parte è separata dal percorso |
| Flangia | Disegno, apertura, angolo, centraggio, faccia, viti, tenuta e controparte | fori uguali equivalgono a compatibilità totale |
| Budget RF | Piani, perdita, adattamento, isolamento, direttività, fase, ritardo, leakage e temperatura | i limiti non hanno piano o condizione |
| Potenza | Onda, picco/media, duty, disadattamento, pressione, superficie, temperatura e raffreddamento | un valore nominale vale per ogni ambiente |
| Meccanica | Lunghezze, geometria, planarità, supporto, carico, coppia, pulizia e rimontaggio | la testa pesante resta a sbalzo |
Informazioni per una RFQ in guida d'onda o millimetrica
- Bande operativa, di guardia e verifica
- Designazione, apertura interna, modo previsto e polarizzazione
- Topologia e mappa porte complete, inclusi adattatori e terminazioni
- Disegni flange, controparti, orientamento, centraggio, fissaggio e tenuta
- Limiti di perdita, ritorno, isolamento, direttività, fase, ritardo e leakage con piani
- Forma d'onda, picco/media, impulso, duty, ripetizione, disadattamento e guasto
- Temperatura, pressione, quota o vuoto, gas, raffreddamento e ambiente
- Materiale, rivestimento, finitura, rugosità, pulizia e geometria interna
- Lunghezze meccanica ed elettrica, curve, twist, planarità, tolleranze e carichi
- Montaggio, coppia, pulizia, ispezione, protezione e rimontaggio
- Metodo, kit e definizioni di calibrazione, piani e inseribilità
- Incertezza, ripetibilità, residui, deriva e dati complessi nativi
- Metodi e limiti di accettazione per potenza, ambiente, dimensioni e RF
- Tracciabilità seriale, revisione, certificati, modifiche, sostituzioni e nuovi test
Limite della prova
La categoria supporta la ricerca delle famiglie. Scorte, prestazioni, potenza, qualifiche, affidabilità, conformità e disponibilità richiedono registri approvati per il modello specifico. Una banda comune o forature coincidenti non dimostrano accoppiamento, perdita installata o tenuta in potenza.
