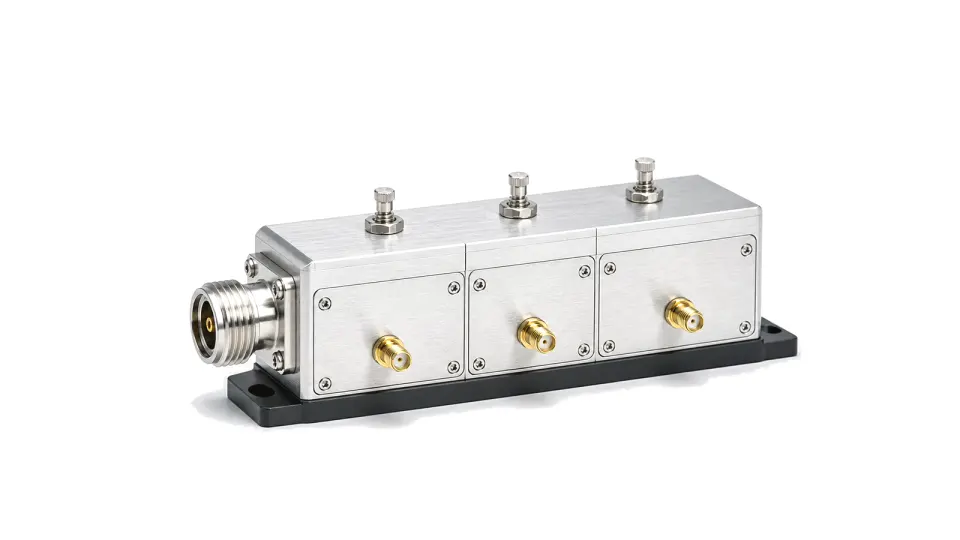

Che cosa fa un triplexer RF?
Un triplexer RF è una rete reciproca selettiva in frequenza con una porta comune e tre porte di banda. Combina tre bande non sovrapposte su una linea condivisa oppure separa un segnale composito verso i rami corretti mantenendo adattamento e isolamento.
Bloccare prima il piano di frequenza a quattro porte
Identificare porta comune, tre rami, bande passanti, guardie, transizioni e zone di reiezione prima di confrontare l'hardware. Tre frequenze centrali corrette non definiscono gli incroci dei filtri né l'attenuazione necessaria rispetto alle bande adiacenti.
Confrontare percorso e accoppiamenti incrociati
Verificare perdita d'inserzione e ondulazione dalla porta comune a ciascun ramo, perdita di ritorno sulle quattro porte e isolamento di ogni coppia di rami nelle bande passanti e respinte. Aggiungere ritardo di gruppo e variazione quando contano modulazione o coerenza temporale. Dichiarare potenza media e di picco, duty cycle e portanti simultanee per ramo e porta comune.
Distinguere il triplexer dalle reti passive vicine
Un duplexer o diplexer separa due regioni di frequenza; un triplexer ne separa tre. Un divisore a tre vie ripartisce potenza a larga banda e normalmente non esegue instradamento selettivo. Poiché combinatore può indicare più architetture, la richiesta deve distinguere triplexer reciproco, combinazione direzionale e banco filtri commutato.
Considerare non linearità passiva e vie di servizio
Nelle infrastrutture multicarrier ad alta potenza, l'intermodulazione passiva può limitare il sistema anche con perdite di piccolo segnale conformi. Specificare numero e potenza delle portanti, frequenze, ordine, unità e limite. Indicare anche i rami che devono condurre corrente continua, controllo remoto o sovratensione, poiché il bypass modifica filtraggio e protezione.
Validare l'intero dispositivo multiporta
Usare un analizzatore di reti calibrato a quattro porte o un piano di riconnessione controllato, con piani di riferimento sui connettori di produzione. Terminare ogni porta non misurata nell'impedenza prescritta. Registrare l'intera matrice dei parametri di diffusione e verificare bordi banda, temperatura, potenza e intermodulazione contro un'unica tabella di accettazione.
Dati per una richiesta senza equivalenze errate
- Schema della porta comune e dei tre rami etichettati
- Maschere di passaggio, transizione e reiezione delle tre bande
- Perdita d'inserzione, ondulazione e ritorno per percorso
- Isolamento di ogni coppia di rami in tutte le bande
- Potenza media e di picco con condizioni delle portanti
- Metodo e limite di intermodulazione passiva
- Passaggio di corrente, controllo e sovratensione
- Connettori, montaggio, protezione ambientale e temperatura
- File dei parametri di diffusione e rapporto di accettazione
Confine della categoria
Questa categoria copre triplexer passivi selettivi in frequenza che combinano o separano tre bande RF tramite una porta comune. Esclude divisori di potenza a tre vie e larga banda, duplexer o diplexer a due bande, banchi di filtri commutati, canalizzatori attivi, ricetrasmettitori, antenne e stazioni complete senza integrazione esplicitamente documentata.
