Radome e finestre RF

Radome e finestre RF proteggono antenne e aperture a microonde controllando perdita di trasmissione, riflessione, distorsione del fascio e ambiente.

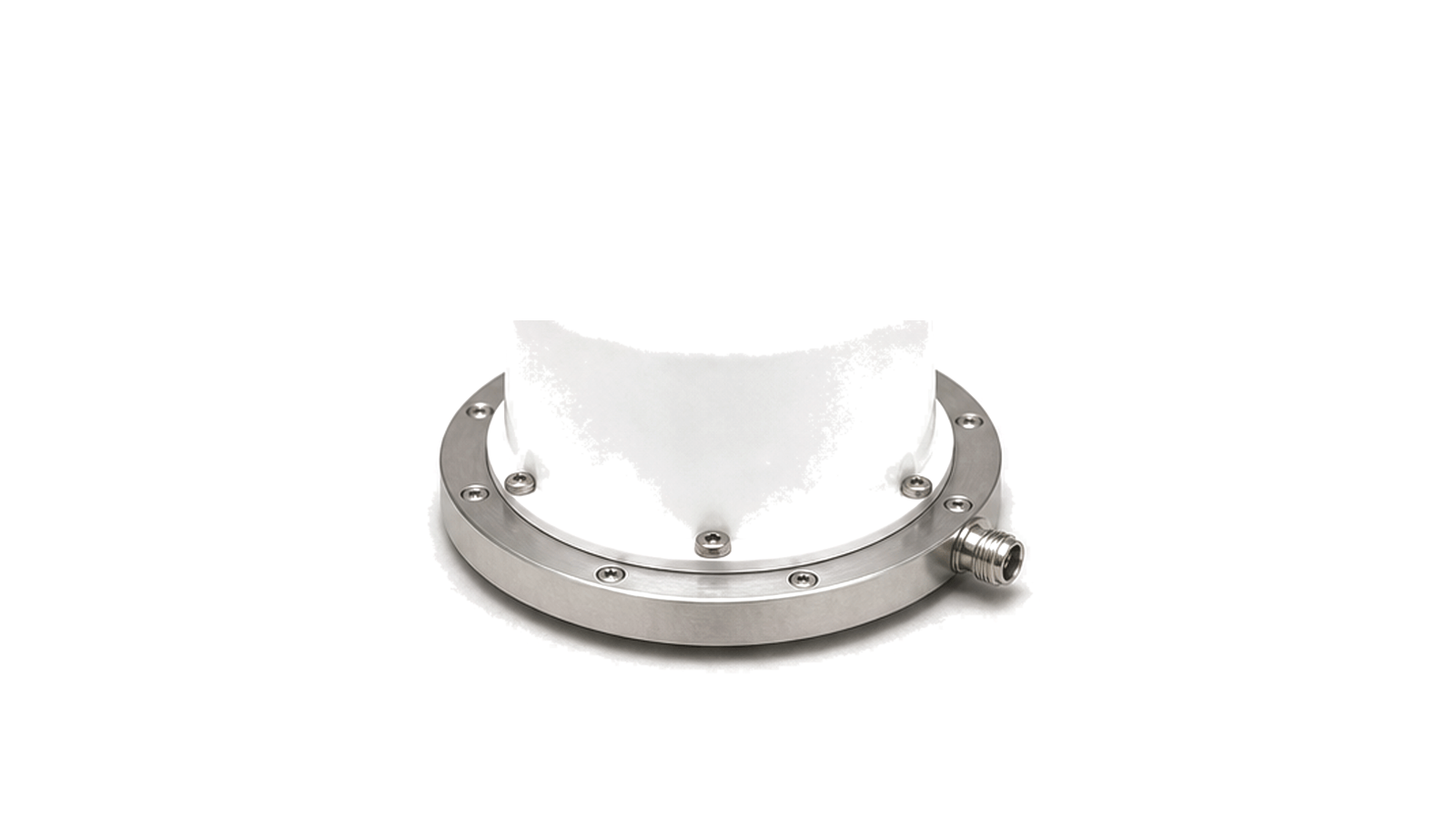

Radomes & RF Windows

FAQ

Perché il diagramma installato differisce dallo spazio libero?

Massa, strutture, cavo, radome e tolleranze cambiano correnti e scattering, quindi adattamento, guadagno, diagramma e polarizzazione.

Richiesta tecnica

Condividi il tuo requisito RF

Descrivi il prodotto, le condizioni operative e il contesto del progetto. Il nostro team di ingegneria inoltrerà la richiesta allo specialista più adatto.

AllegatiAllega disegni, distinte base, specifiche o file di misura. Fino a 5 file, 10 MB per file e 25 MB complessivi.
o trascinali quiPDF, DOCX, XLSX, CSV, TXT, JPG, PNG, S1P e S2P
Normalmente esaminato entro un giorno lavorativoLe informazioni del progetto sono trattate in modo riservato

Qual è la funzione tecnica di un radome o di una finestra RF?

È una barriera dielettrica che protegge antenna, feed o apertura a microonde e lascia passare il campo richiesto con perdita e distorsione controllate. Il radome racchiude di norma l'antenna; la finestra chiude un'apertura locale o un confine in pressione. Nessuno è elettricamente invisibile: la specifica utile riguarda il sistema antenna-struttura installato.

Abbinare materiale e parete al campo

Permittività, tangente di perdita, assorbimento d'umidità, spessore, anima e rivestimento determinano spessore elettrico e riscaldamento. Frequenza, angolo d'incidenza, polarizzazione e scansione vanno valutati insieme. Una parete ottimizzata a incidenza normale può riflettere o sfasare a scansione obliqua; le tolleranze spostano la condizione di progetto.

Proteggere il diagramma, non solo la perdita

Si confrontano perdita, riflessione, ritardo di fase, errore di puntamento, guadagno, lobi laterali, larghezza, rapporto assiale e cross-polarizzazione. Giunti, fissaggi, protezione da fulmini, finiture conduttive e curvatura locale possono creare asimmetrie. Array e antenne tracking richiedono dati su angolo e polarizzazione.

Qualificare l'ambiente realmente incontrato

Film d'acqua, umidità, ghiaccio, sale, polvere, UV, temperatura, pressione, impatto ed erosione alterano dielettrico o geometria. Sigillatura, ventilazione, drenaggio, riparazione del coating e ispezione devono essere definiti. I coupon servono allo screening; l'accettazione confronta l'antenna prima e dopo montaggio e condizionamento.

  • banda, polarizzazione, scansione e angoli d'incidenza
  • permittività, tangente di perdita, tolleranza, anima e coating
  • perdita di trasmissione, riflessione, ritardo e riscaldamento RF
  • puntamento, guadagno, larghezza, lobi, rapporto assiale e cross-pol
  • pioggia, bagnato, ghiaccio, temperatura, UV, sale, pressione e usura
  • giunti, fissaggi, tenuta, ventilazione, drenaggio e prova installata

Confine di accettazione

L'approvazione deriva da misure dell'antenna installata nelle condizioni richieste di frequenza, scansione, polarizzazione e ambiente. La perdita di un coupon piano non prova errore di puntamento, lobi o prestazioni sul bagnato del radome finito.
