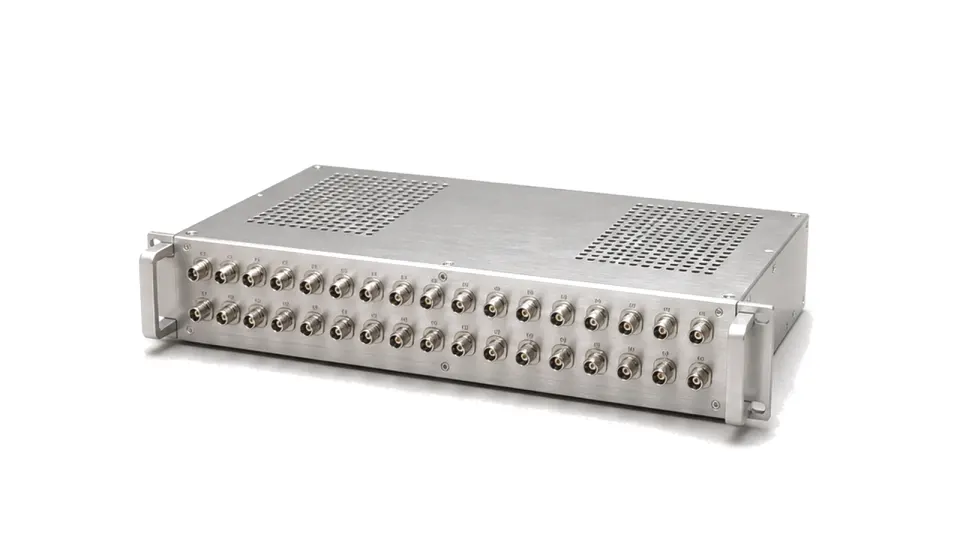

Was ist ein HF-Test- und Messsubsystem?
Ein HF-Test- und Messsubsystem ist die gesteuerte Signalwegbaugruppe zwischen Messgeräten und einem oder mehreren Prüflingen. Es kann Schalter, Dämpfung oder Verstärkung, Filter, Koppler, Detektoren, Begrenzer, Referenzverteilung und Verriegelungen zusammenfassen, damit ein automatischer Prüfplatz definierte HF-Zustände ohne manuelles Umstecken erzeugt.
Prüfzustände und Referenzebenen eindeutig festlegen
Eine Routentabelle beschreibt Stimulus-, Empfangs- und Rückschleifpfade, Abschlüsse sowie unzulässige Verbindungen. Zusätzlich muss feststehen, wo die Gerätekalibrierung endet und die Korrektur des Subsystems beginnt. Die Zahl der Anschlüsse sagt nichts über gleichzeitige Pfade, Verteilung oder den Zustand inaktiver Ports aus.
Den vollständigen Messweg bilanzieren
Einfügedämpfung, Rückflussdämpfung oder VSWR, Isolation, Phase, Amplitudengang, Rauschbeitrag und Kompression werden je Zustand über Frequenz spezifiziert. Interne Kabel, Adapter und Schutzglieder gehören dazu. Maßgeblich ist der Pegel an der Referenzebene des Prüflings und nicht allein die Einstellung der Quelle.
Messgeräte schützen, ohne die Messung zu verfälschen
Quellenleistung, reflektierte Leistung, Transienten und Schaltfolge bestimmen Begrenzer, Dämpfung und Verriegelung. Leckage, Erholzeit, Einschwingzeit und Nichtlinearität der Schutzkette fließen in die Messunsicherheit ein. Heiß- und Kaltumschalten benötigen getrennte Grenzwerte.
Kalibrierung und Wartung routenbezogen führen
Korrekturen werden nach Route, Frequenz und Zustand gespeichert. Nach Schaltzyklen und Temperaturänderungen ist die Pfadwiederholbarkeit zu prüfen. Zur Abnahme gehören Messmatrix, Kalibrierverfahren, Restfehler, Zustandsrückmeldung, Driftgrenzen und Rekalibrierkriterien.
- Frequenz, Impedanz, Steckverbinder, Kanäle und Routentabelle
- Stimulus-, Empfangs-, Schleifen-, Abschluss- und Sperrzustände
- Pfaddämpfung, Anpassung, Isolation, Phase, Ebenheit und Dynamik
- CW- oder Pulsleistung, Rückleistung, Schaltzustand und Schutz
- Referenzebenen, Korrekturdateien, Unsicherheit und Wiederholbarkeit
- Steuerprotokoll, Trigger, Zustandsrückmeldung, Verriegelung und Bericht
Freigabegrundlage
Freigegeben wird das montierte Subsystem anhand der geforderten Routematrix und der Messgrenzen an der Prüflingsebene. Einzelne Datenblätter ersetzen weder End-to-End-Messung noch Schutzprüfung und Kalibriernachweis.
