Wie werden koaxiale HF-Überspannungsschutzgeräte ausgewählt und eingebaut?
Die Schutztechnik wird aus Schnittstelle, HF-Band, maximaler Leiterspannung, Sendeleistung, Gleichstrom- oder Steuerpfad und definierter Stoßstromform gewählt und an der Schutzzonengrenze niederinduktiv mit dem Potenzialausgleich verbunden. Ein Koaxialableiter ist nur ein Baustein des äußeren und inneren Blitzschutzes; er garantiert nicht das Überleben eines direkten Einschlags. Er soll den transienten Strom zwischen Innenleiter, Außenleiter und örtlichem Potenzialausgleich kontrolliert führen, bevor die Energie den geschützten Anschluss erreicht. Gute HF-Durchgangswerte allein reichen nicht: Zündspannung, Restimpuls, Erdungsweg, passive Intermodulation und Wartung müssen zur Anlage passen.
Gefährdung, Schnittstelle und Nutzsignale festlegen
Zuerst wird die Grenze zwischen exponierter Antenne oder Speiseleitung und geschütztem Gerätebereich markiert. Zu dokumentieren sind Steckverbinderserie, 50- oder 75-Ohm-System, Betriebs- und Sperrbänder, Spitzen- und mittlere Sendeleistung, Empfängerempfindlichkeit, zulässige Einfüge- und Rückflussdämpfung sowie gegebenenfalls PIM. Zusätzlich ist zu klären, ob Gleichspannung, AISG-Steuerung oder Bias über das Koaxialkabel laufen. Die höchste dauerhafte Leiterspannung umfasst HF-Spitzenspannung und Fernspeisung. Ein DC-gesperrter Schutz ist für eine gespeiste Antenne ungeeignet; ein GDT mit Durchgang darf im Normalbetrieb weder zünden noch leitend bleiben.
Schutzprinzip und Impulsdaten vergleichbar bewerten

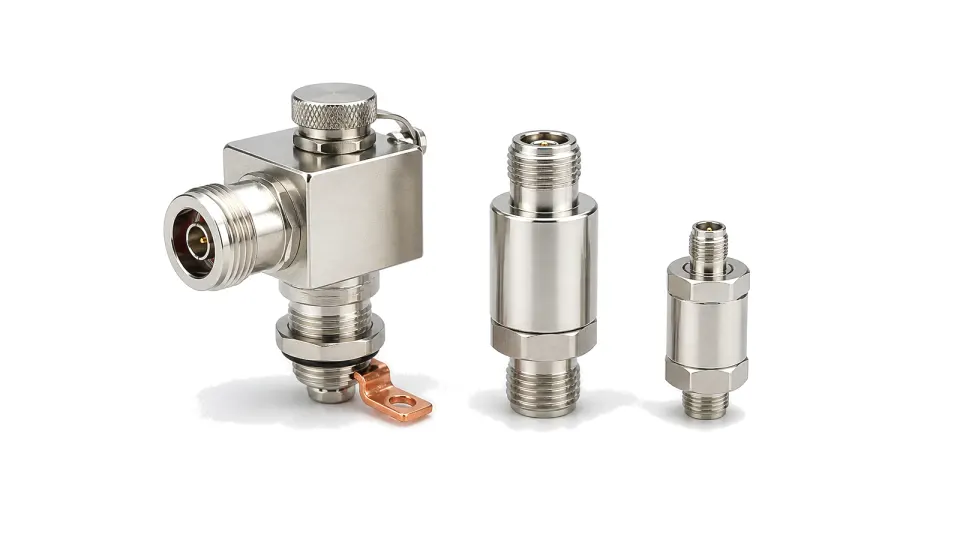

Gasentladungsableiter arbeiten breitbandig und können Gleichstrom durchlassen, erfordern aber die Bewertung von statischer und dynamischer Zündspannung, Folgestrom, Restenergie und Austauschintervall. Viertelwellen- oder Kurzschlussstichleitungs-Schutzgeräte erreichen im vorgesehenen Band oft eine kleine Restspannung, doch Bandbreite und DC-Verhalten hängen vom Filteraufbau ab. Hybride Stufen klemmen feiner, bringen aber zusätzliche Grenzwerte. Stoßstromwerte sind nur bei gleicher Wellenform vergleichbar: 8/20 µs für induzierte Überspannungen und 10/350 µs für anteiligen Blitzstrom dürfen nicht gleichgesetzt werden. HF-Leistung, VSWR, Einfügedämpfung, PIM, Dichtheit und Wartbarkeit gehören in denselben Vergleich.
An der Potenzialausgleichsgrenze montieren und nachprüfen

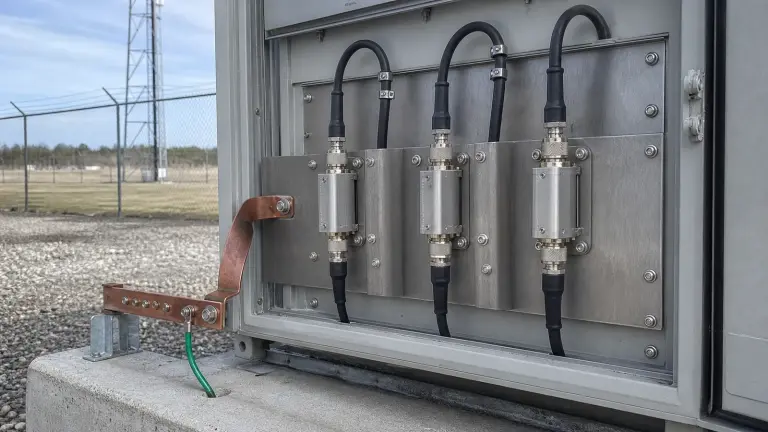

Bevorzugt wird eine leitfähige Durchführung in einer geerdeten Schottwand oder die kürzeste freigegebene Erdverbindung am Kabeleintritt. Eine lange Anschlusslitze erzeugt bei steilem Stoßstrom eine zusätzliche induktive Spannung. Geschützte und ungeschützte Leitungswege bleiben getrennt; Port-Richtung, Abdichtung, Anzugsmoment und Zugentlastung werden eingehalten. Der Koaxialschutz wird mit Antennenbonding, Kabelerdung, Netz- und Daten-SPD sowie gegebenenfalls einem Empfängerbegrenzer koordiniert. Vor Inbetriebnahme werden S11, S21, DC-Durchgang oder Isolation und bei Bedarf PIM erfasst. Nach starkem Gewitter sind Lichtbogen-, Wärme- und Steckerschäden sowie Zündwert, Kartusche, Rückfluss- und Einfügedämpfung erneut zu prüfen.
- Schutzzonengrenze, exponierter Kabelweg und Potenzialausgleichspunkt
- Steckverbinder, Impedanz, Frequenz, Einfüge- und Rückflussdämpfung, PIM
- HF-Spitzenleistung, höchste Leiterspannung, DC-Durchgang und Steuerstrom
- GDT-, Viertelwellen- oder Hybridprinzip mit angegebenem Restimpuls
- Stoßstrom- und Spannungswerte mit exakter 8/20- oder 10/350-Wellenform
- Schottwandmontage, Abdichtung, Wartungszugang und Wiederholungsprüfung
Abgrenzung der Kategorie
Die Kategorie umfasst koaxiale HF-Überspannungs- und Blitzschutzgeräte in Antennen-, Speise- und HF-Kabelwegen, darunter GDT-, Viertelwellen- und Hybridvarianten. Fangeinrichtungen am Gebäude, Netz- und Daten-SPD, reine DC-Sperren, Empfängerbegrenzer sowie das vollständige Erdungs- und Blitzschutzsystem sind getrennte Gewerke mit eigenen Nachweisen.
