HF-Sensorik und Bildgebung

HF-Sensorik und Bildgebung nutzen Hochfrequenz- oder Mikrowellenenergie, um Objekte, Oberflächen oder Bewegungen zu erfassen. Der Hardwarepfad kann Erregersignal, Antennenschnittstelle, rauscharmen Empfang, IQ-Umsetzung und Detektion umfassen.

Anfrage

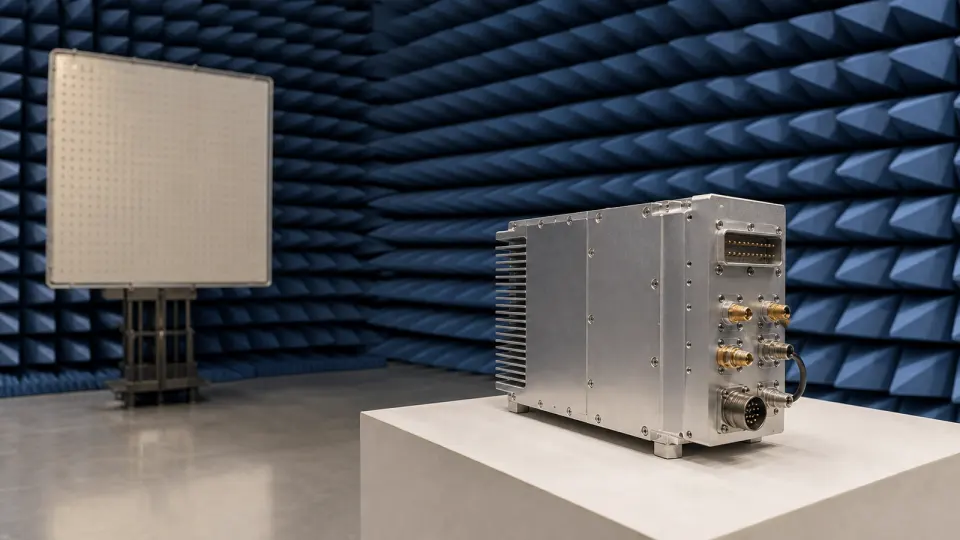

RF Sensing & Imaging RF application visual

Ausgewählte Produktkategorien

Low noise amplifier module for RF receiver front ends

Rauscharme RF-Verstärker

IQ modulator and demodulator RF module with coaxial interfaces

IQ-Modulator- und Demodulator-Module

RF detector module for signal level monitoring

RF-Detektoren

Array antenna assembly for RF and microwave beam coverage

Antennenarrays

Receiver Modules

Receiver Module

RF-EmpfangsketteRF-Empfangsketten verbinden den Antenneneingang mit Filterung, Schutz, rauscharmer Verstärkung, Frequenzumsetzung und Überwachung, während Empfindlichkeit, Übersteuerungsreserve und Schnittstellenverhalten zusammenpassen müssen.Phased-Array-Radar-FrontendPhased-Array-Radar-Frontends liegen zwischen Antennenelementen und Empfangs- oder Sendehardware. Sie verbinden Filterung, Begrenzerschutz, rauscharme Verstärkung, T/R-Umschaltung, Kopplung und Überwachung.

HF-Hardware für Sensorik- und Bildgebungspfade

HF-Sensorik- und Bildgebungssysteme nutzen kontrollierte Hochfrequenz- oder Mikrowellenenergie, um Objekte, Oberflächen oder Bewegungen zu erfassen, zu lokalisieren oder sichtbar zu machen. Der Hardwarepfad kann ein Erregersignal, eine Antennenschnittstelle, einen geschützten rauscharmen Empfangspfad, IQ-Umsetzung, Pegelerfassung und Empfangsmodule für nachgelagerte Mess- oder Verarbeitungsgeräte enthalten.

Systemkontext

Wichtige Randbedingungen sind Arbeitsband, Signalform, Empfangsempfindlichkeit, Dynamikbereich, Zeitstabilität, Antennenapertur, Überlastschutz, Kalibriermethode und die Schnittstelle zur Verarbeitungsebene. Diese Punkte beschreiben den HF-Pfad, ohne die Anwendung auf eine einzelne Produktfamilie zu reduzieren.

Artikel

Phased-Array-Radar-HF-Frontend und Messracks in einer Absorberhalle
HF-Systemtechnik für RadarRadar-Anforderungen in prüfbare HF-Frontend-Spezifikationen überführen

Ein systematisches Vorgehen, um Wellenform, Reichweitenannahmen, Apertur, Scanraum, Dynamik, Schutz, Kalibrierung und Kühlung in belastbare Anforderungen und Abnahmekriterien für ein Radar-HF-Frontend zu übersetzen.

Unbemannte feste Spektrum-Monitoring-Station mit Breitbandantennen, Koaxdurchführungen, Vorselektor, Empfängermodulen, synchroner Aufzeichnung und Kalibrierhardware
SpektrumüberwachungstechnikSpektrum-Monitoring-Frontends: Dynamik, Scanabdeckung und Verifikation

Ein Monitoring-Frontend vom Antennenfeld bis zum reproduzierbaren Datensatz spezifizieren und Empfindlichkeit, Großsignalfestigkeit, Vorselektion, Echtzeitbandbreite, RBW, Verweil- und Wiederholzeit, Schwellen, Zeitbasis und Kalibrierung gemeinsam auslegen.

FAQ

Worin unterscheiden sich Antennengewinn, Direktivität, Keulenbreite und Nebenkeulen?

Direktivität beschreibt die Bündelung, Gewinn enthält dissipative Effizienz, Keulenbreite den Hauptkeulenwinkel und Nebenkeulen die Strahlungsmaxima außerhalb davon.

Was muss der Radar-Tx/Rx-Schutz außer dem Überleben des Empfängers sicherstellen?

Der Schutz muss neben schadlosem Pegel auch Restleckage, Limiter- und Schaltverhalten sowie die Erholung von Gewinn, Rauschen, Phase und Linearität vor dem frühesten Nutz-Echo festlegen.

Wie wirken sich Amplituden- und Phasenfehler auf ein Phased-Array-Radar aus?

Kanalfehler verändern kohärenten Gewinn, Strahlrichtung, Nebenkeulen und Nullstellen; ihre zulässige Verteilung muss mit Richtdiagramm- und Kalibriermodell übereinstimmen.

Wie wird die gleichzeitige Signalumgebung eines Monitoring-Empfängers spezifiziert?

Schwache und starke Signale werden mit Frequenz, Wellenform, Bandbreite, Pegel, Tastgrad, Zeitbezug, Einkoppelebene und messbarem Ergebnis beschrieben.
