比较电缆系列之前，先冻结完整双端口配置
可执行的电缆规格必须从一端连接器参考面一直描述到另一端参考面。 电缆结构、长度、连接器、尾套、过渡结构、成形、布线和搬动方式都会改变测量结果。任何一项在批准后仍可随意变化，插入损耗、端口匹配、电长度与重复性就都可能随之变化。
先写清拓扑、安装方式与服役状态
明确该互连是柔性跳线、半刚性成形组件、测试电缆、低损耗馈线、设备内部线束，还是需要相位配对的多通道组件。说明两端设备、实际走线路径、使用时是否移动、如何更换，以及它是否属于校准链路。只有这些条件明确后，才能判断低损耗、电长度稳定、反复弯折、屏蔽或紧凑布线谁更重要。
多通道项目还要锁定组件数量、对称路径、相位配组和备件替换规则。生产测试电缆可能要承受大量可控运动和重复插拔；设备内部半刚性组件可能只成形一次，却要重点检查形状保持、连接器同轴度和装配应力。两者不能套用同一套验收逻辑。
用连续频段和两个明确参考面约束测量
频率要求应写成连续工作与验证区间，不能只写中心频点或连接器宣传频率。注明特性阻抗和两个校准参考面，通常是连接器配合端面；如果组件包含夹具、转接器、直角过渡或穿舱件，则要明确这些结构是否属于交付边界。
参考面不一致会产生两组看似矛盾、实际都可能正确的数据。转接器、连接器对和夹具都会增加损耗、反射和时延，去嵌入又会改变报告位置。因此校准方式、端口延伸或去嵌入文件、组件方向和支撑状态必须随数据一起保留。
把传输损耗与两端匹配分开规定
插入损耗来自正向传输，回波损耗或驻波比描述各端口反射。低衰减裸缆仍可能因连接器过渡不良而驻波变差；匹配良好的长组件也可能消耗过多功率。应对全频段规定最大插入损耗，并在两端结构或安装环境不同时分别设置输入与输出回波损耗。
不要用一条平滑的典型曲线替代生产公差。应写明频点分辨率、平滑规则、温度状态以及限值是绝对值还是相对基线变化。涉及相位、时域门控、去嵌入或级联分析时必须保留复数 S 参数，图片截图无法支持这些分析。
同时检查功率、峰值电压、发热、屏蔽与无源互调
列出平均和峰值功率、波形、占空比、峰均比、失配状态与故障持续时间。功率能力可能受导体发热、介质损耗、接触电阻、峰值电压、海拔、污染或局部不连续限制。连接器系列给出的功率数字不能自动套用到最高频率、最高温度下的整条电缆组件。
接收机保护、多载波或低噪声系统还可能需要屏蔽效能、泄漏或无源互调指标及明确测试方法。PIM 不只是材料属性，接触状态、扭矩、镀层、污染和机械应力都可能成为主导因素，因此应与普通 S 参数验收分开管理。
按成因分别定义相位、电长度与时延稳定性
绝对相位、通道间相位匹配、群时延和时间延迟解决的是不同系统问题。相控阵更关心多通道在频率和温度上的相位差，定时链路关注时延，实验室测试线则常关注搬动后的变化。必须写清基线、频点、对比通道以及限值是总变化、峰峰变化还是回到指定位置后的重复性。
弯折变化与温度变化应先分开验证。弯折测试要规定半径、角度、运动平面、循环次数、速度与停留；温度测试要规定范围、升降温速率、浸泡时间和测量状态。没有测试几何和状态，相位稳定性数字无法复现，也不能公平比较。
根据失效边界选择柔性、可成形或半刚性结构
更大直径通常有利于降低衰减，却增加重量、弯曲半径和连接器受力。细柔电缆易于布线，但损耗可能更高，移动时相位变化也可能更明显。半刚性电缆屏蔽和成形重复性较好，却依赖合适工具、最小弯曲半径和尺寸检查。不存在脱离安装条件的绝对最优结构。
当前该分类中已批准的产品记录包含最高至 18 GHz 和 20 GHz 的半刚性组件，以及与具体配置绑定的耐压和温度信息。这些记录说明为什么必须逐项核实，却不能把同样指标外推到不同长度、连接器、弯形或尚未批准的分类名称。
锁定连接器、弯曲、应力释放与走线细节
两端分别注明连接器系列、精密等级、性别、方向、镀层、接口标准、配合扭矩、工具空间和允许插拔次数。定义总长及其测量基准；直角连接器要给出角向。半刚性组件应配受控中心线图纸，标出直线段、弯曲半径、中心距和尺寸公差。
静态最小弯曲半径与动态弯曲半径必须分开，连接器根部不得成为默认弯折点。还要规定应力释放、夹持间距、悬空质量、扭转、挤压力和安装禁区。直线台架上合格的电缆，在紧凑布线中可能因弯矩传入连接器或介质几何被改变而失效。
把平台环境转换成可重复的应力顺序
根据项目列出工作与储存温度、海拔或压力、湿热、盐雾或化学暴露、防护、振动、冲击、辐照和阻燃要求。说明射频测量是在环境作用中、温度稳定后还是恢复后进行。存活与性能保持是两项要求，组件即使仍导通，也可能已经超出插损、驻波或相位预算。
弯折寿命不能只写循环次数，还要还原实际运动包络：弯曲半径、行程、扭转、速度、停留、连接器固定和检查间隔。验收既要比较绝对限值，也要与该序列号的初始基线对比，才能发现渐进退化。
在询价前设计校准、重复性与证据包

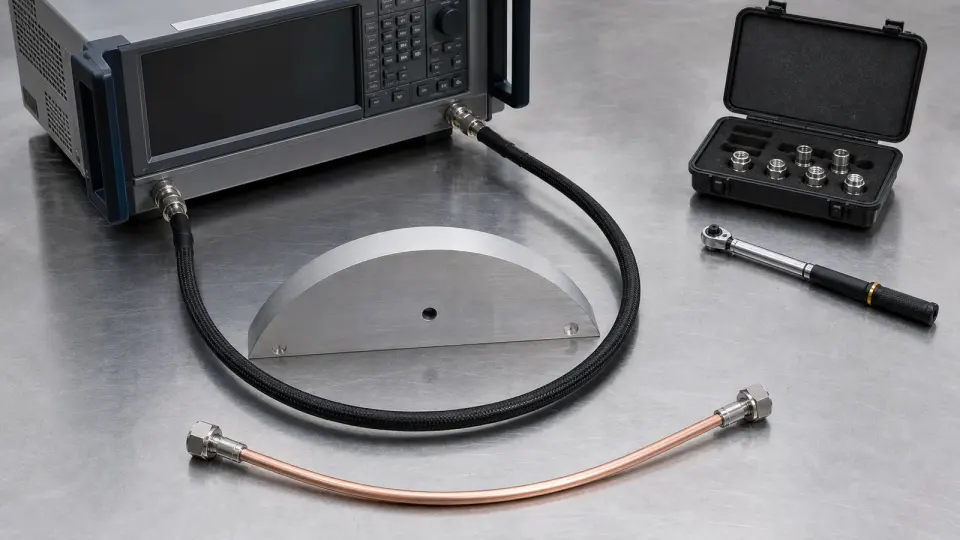

VNA 校准方式应匹配连接器、频率和不确定度目标。测试时稳定支撑电缆，检查并清洁接口，使用受控扭矩并记录所有转接器。连接器重复插拔、夹具重复安装和被测组件重复性要分开评估，否则实验室波动可能被误判为电缆不稳定，或掩盖真实弱点。
保留复数原始数据、校准标识、频率网格、功率电平、必要时的中频带宽、温度、布线状态、序列号、图纸版本、连接器历史和偏差。PDF 曲线可用于审阅，但当组件需要级联、配组、时域门控或寿命比较时，不能替代可计算的数据。
| 决策边界 | 必须锁定的要求 | 不应接受的方案 |
|---|---|---|
| 组件拓扑 | 用途、路径、运动、配组角色与两端设备 | 只给电缆系列，不给实际安装配置 |
| 频率与参考面 | 连续频段、阻抗和两端校准参考面 | 只给中心频率或连接器上限 |
| 传输与匹配 | 全频段插入损耗以及 S11、S22 限值 | 用典型裸缆衰减替代成品数据 |
| 功率与屏蔽 | 波形、平均/峰值功率、失配、温升、泄漏或 PIM | 把连接器宣传数字套用到整条路径 |
| 相位与时延 | 指标、基线、频率、温度和运动方法 | 稳定性数字没有测试几何 |
| 机械配置 | 连接器、扭矩、长度、角向、弯曲和支撑 | 交付走线可偏离批准图纸 |
| 环境与寿命 | 应力顺序、弯折几何、循环数与性能保持限值 | 只要应力后仍导通就判定合格 |
| 证据 | 校准、不确定度、原始数据、序列号和版本追溯 | 只有目录曲线或无法追溯的截图 |
算例：把完整组件插损换算为交付功率
假设一条 2.4 m 组件在频段上边缘允许的电缆衰减为 0.30 dB/m，两端连接器过渡各分配 0.12 dB，则组件插损预算为 0.72 + 0.24 = 0.96 dB。0.96 dB 对应功率比约 0.802；若匹配条件下有 20 W 进入组件，末端约得到 16.0 W，沿路径约损耗 4.0 W。除非系统预算明确把失配与实测插损分开，否则不要再额外扣一遍驻波损耗；应在同一参考面下分别验证 S11、S22、功率、温度和不确定度。该数字只示范计算方法，不代表任何具体产品额定值。
从初始网络数据建立到应力后重复性的验收链
- 批准组件拓扑、两端设备、连续频段、特性阻抗与校准参考面。
- 冻结连接器、性别、方向、扭矩、长度、弯曲几何、支撑和图纸版本。
- 检查接口，在无扭转和连接器侧向受力的情况下布置初始状态。
- 完成 VNA 校准，并确认方向性、源/负载匹配、跟踪与测试线稳定性足以支持限值。
- 按所需频率分辨率和温度状态测量复数 S11、S21、S12 与 S22。
- 按规定弯曲半径、运动平面、循环次数、速度和停留实施受控弯折。
- 按规定升降温、浸泡、测量和恢复条件实施温度与环境应力。
- 实施受控连接器重复插拔，将接口重复性与电缆本体变化分开。
- 重复网络测试，并按需复测功率、屏蔽或 PIM，与绝对限值和序列化基线比较。
- 保留原始数据、校准、不确定度、无人布线照片、序列号、版本与偏差记录。
只看目录参数容易隐藏的电缆组件失效
- 用裸缆单位长度衰减代替成品组件插入损耗
- 驻波指标不说明端口、频段和参考面
- 把连接器最高频率或功率外推到任意组件
- 不控制总长、连接器角向和弯曲几何
- 相位稳定性没有运动与温度测试方法
- 在连接器根部弯折或让连接器承受侧向载荷
- 把重复插拔变化混入电缆本体相位变化
- 把振动或弯折后的导通等同于射频性能保持
- 接受无公差、无不确定度、无原始数据的典型曲线
- 把分类页面覆盖范围误认为每个系列都有现货
射频同轴电缆组件询价必须提供的信息
- 系统用途、两端设备，以及组件属于校准、固定安装还是反复运动路径
- 数量、相位配组或通道配对要求和备件替换策略
- 连续工作与验证频段以及特性阻抗
- 两端连接器系列、精密等级、性别、方向、镀层、扭矩与插拔次数
- 总长、公差、测量基准、路径图、角向和安装空间
- 静态与动态弯曲半径、运动平面、行程、扭转、循环、速度与支撑
- 按频率给出的最大插损、输入/输出回损、相位、时延或配组限值
- 平均与峰值功率、波形、占空比、失配、故障时间与热状态
- 需要时的屏蔽、泄漏、PIM 或环境密封限值及测试方法
- 工作/储存温度、压力、湿度、振动、冲击和应力顺序
- 校准参考面、VNA 方法、不确定度、重复插拔规则和判定限
- 首件数据、Touchstone 文件、序列号追溯、图纸版本与变更控制
