Gereksinim için doğrudan yanıt
Radar RF ön uç gereksinimleri tercih edilen parçadan değil görev çalışma zarfından başlar. Dalga şekli, bant, darbe, PRF, görev çevrimi, hedefler, engelleyiciler, tarama, açıklık, kanallar, sıcaklık ve soğutma girdidir. Bunlar iletim, alım, dizi, zamanlama, besleme, termal ve kalibrasyon düzlemlerinde doğrulanabilir sınırlara çevrilir. Koruma, toparlanma, kanal hatası ve sürüklenme üretim marjıyla ölçülebilmelidir.
Sistem ihtiyacını ölçülebilir mühendislik sınırına bağlama
| Sistem ihtiyacı | RF ön uç sınırı | Gerekli kanıt | Eleme koşulu |
|---|---|---|---|
| Algılama ve menzil | EIRP, hassasiyet, gürültü figürü, kazanç ve işleme bandı | Hedef, kayıp, clutter ve olasılıkları içeren menzil bütçesi | Dalga şekli ve hedef varsayımı olmayan menzil |
| Dalga şekli | Tepe ve ortalama güç, görev çevrimi, bant, anahtarlama, toparlanma | RF, bias, kontrol ve koruma için ortak zaman çizelgesi | CW verisinin darbeli moda doğrudan uygulanması |
| Açıklık ve tarama | Kanal, faz/kazanç aralığı, tarama kaybı ve toleranslar | Açı, frekans ve sıcaklıkta kanal hatası ve ışıma örüntüsü | Yalnız boresight ve merkez frekans ölçümü |
| Sızıntı ve blocker | Tx/Rx izolasyonu, sınırlayıcı eşiği, azami giriş ve toparlanma | Gerçek darbeyle dayanım ve duyarsızlaşma testi | Alıcı sağlam, ancak en yakın yankıda toparlanmamış |
| Çevre ve ömür | Taban sıcaklığı, soğutma, besleme, titreşim ve kalibrasyon aralığı | Termal harita, sürüklenme, yeterlilik ve üretim korelasyonu | Hizalama ölçülmeyen sıcaklığa bağlı |
Tepe, ortalama ve termal gücü ayırma
Tepe RF gücü anlık gerilim, akım, sıkışma, delinme ve uyumsuzluk stresini belirler. Kararlı termal yükü çoğunlukla ortalama kayıp belirler. Dikdörtgen darbede yaklaşık görev çevrimi = darbe süresi × PRF ve ortalama RF gücü = tepe güç × görev çevrimi olur. Chirp veya karmaşık modülasyonda işgal edilen bant, tepe-ortalama oranı, kenarlar ve spektral maske de tanımlanır.
Görev çevrimi ve kanal gücü örneği
64 kanallı bir açıklık, 20 µs darbeler ve 2 kHz PRF ile toplam 10 kW tepe RF gücü sağlamalıdır. Görev çevrimi 0,04 yani %4, ideal toplam ortalama RF çıkışı 400 W olur. Dağıtım, birleştirme ve anten kayıplarından önce kanal başına yaklaşık 156,25 W tepe ve 6,25 W ortalama RF düşer. DC ve ısı hesabına verim, bias modu, anahtarlama, uyumsuzluk, arızalı kanal yeniden dağılımı ve soğutma eklenir. Yalnız 10 kW veya 400 W verilmesi yeterli değildir.
İletimi her referans düzleminde tanımlama
Güç yalnız PA konektöründe değil, sistemin kullandığı noktada belirtilir. Dalga üreteci, uyarıcı, sürücü, PA, anahtar veya sirkülatör, dağıtım, anten besleme ağı ve açıklık için kazanç, düzlemsellik, sıkışma, AM/PM, harmonik, spur, darbe içi düşme, kenar ve kanal tutarlılığı bütçelenir. Uyumsuzluk şartı VSWR, yansıma fazı, süre ve izin verilen koruma davranışını içerir. Aktif dizide geç, zayıf, sıcak veya arızalı kanal durumundaki davranış da tanımlanır.
Hassasiyet, dinamik aralık ve toparlanmayı birlikte kapatma
Hassasiyet; ön seçim kaybı, LNA gürültüsü, kazanç dağılımı, ADC aralığı ve blocker ortamı ile birlikte anlamlıdır. Aynı şartname azami hasarsız giriş, sıkışma, intermodülasyon, Tx sızıntısı, sınırlayıcı kalıntısı ve toparlanma süresini içerir. Koruma, donanımın hayatta kalmasıyla değil; kazanç, gürültü, faz ve doğrusallığın en yakın yararlı yankıdan önce toleransa dönmesiyle geçer.
Dizi hatası ve kalibrasyon payını bütçeleme
Hüzme, genlik, faz ve zamanlama hatalarının tüm açıklıktaki dağılımına bağlıdır. Üretim dağılımı, termal gradyan, frekans eğimi, kuantalama, LO ve saat sapması, kuplaj, güce bağlı sürüklenme ve kalibrasyon kalıntısı hüzme benzetimindeki aynı istatistiksel modele girmelidir. Kalibrasyon; enjeksiyon ve gözlem noktalarını, monoton aralığı, çözünürlüğü, payı ve arıza tespitini tanımlar; donanım arızasını düzeltme katsayısı içinde gizlememelidir.

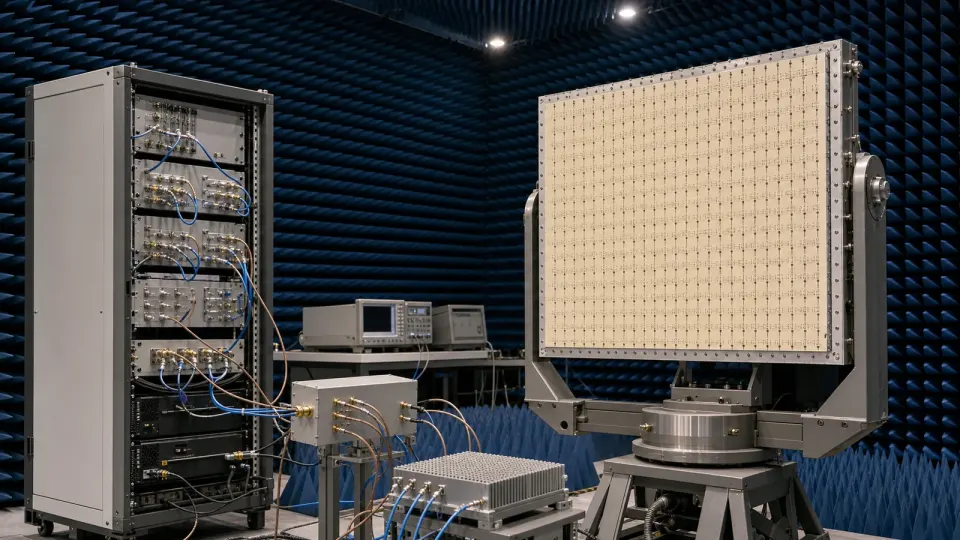

Kanaldan açıklığa doğrulama planı
- RF, bias, kontrol, termal ve kalibrasyon referans düzlemlerini mod zamanlamalarıyla dondurun.
- Temsilî kanalları kazanç, faz, NF, sıkışma, izolasyon ve darbe açısından karakterize edin.
- Koruma ve toparlanmayı gerçek tepe, süre, PRF ve sızıntı yoluyla sınayın.
- Frekans ve sıcaklıkta kanal ham verilerini düzeltme öncesi ve sonrası saklayın.
- Boresight, tarama sınırı, bant kenarı, termal geçiş ve arızaları kapsayın.
- Kısaltılmış üretim kabulünü tam yeterlilik testiyle korele edin.
Yaygın gereksinim hataları
- Dalga şekli ve menzil bütçesinden önce PA, LNA veya beamformer seçmek.
- Tepe gücü termal yük, ortalama gücü delinme sınırı saymak.
- Korumayı sızıntı ve toparlanma olmadan yalnız dayanım olarak yazmak.
- Faz doğruluğunu yalnız oda sıcaklığı ve merkez frekansta vermek.
- Diziyi yalnız boresight yönünde ölçmek.
- Nominal durumda tüm kalibrasyon aralığını tüketmek.
- Açıklık gradyanını temsil etmeyen tek sıcaklık sensörüne güvenmek.
RFQ ve kabul için asgari veri
- Frekans bantları, dalga şekli, bant, darbe, PRF, görev çevrimi ve tepe oranı
- Hedef, clutter, tarama, menzil ve güncelleme varsayımları
- Kanal sayısı, açıklık, hüzme durumları ve izin verilen bozulma
- Adlandırılmış düzlemde tepe ve ortalama RF gücü
- Alıcı gürültüsü, kazancı, dinamiği, blocker ve azami girişi
- Tx/Rx izolasyonu, sınırlayıcı kalıntısı ve toparlanma
- Frekans, sıcaklık, güç ve kalibrasyonda kanal hataları
- Besleme, sıralama, geçiciler, soğutma ve çevre
- Kabul matrisi, limitler ve ham veri biçimi
