Começar pelo serviço e pela disponibilidade, não pela lista de componentes
Antes da seleção de hardware, aprove as duas pontas, o sentido, a faixa, o canal, a modulação, o critério de vazão ou erro, o tempo TDD/FDD, as antenas, o perfil e a disponibilidade. Os planos conduzidos e radiados fazem parte do contrato de medição.
Congelar o contrato do enlace em grandezas mensuráveis
Faixa e plano de canais determinam filtros, separação duplex, plano de LO, antena, fronteira regulatória e banda de teste. Forma de onda e estado de tráfego mudam fator de crista, backoff do PA, EVM, ACLR, ciclo, corrente e calor. Coordenadas, perfil, emissores vizinhos e estatística de disponibilidade são entradas controladas.
Valores nominais, de pior caso e medidos ficam separados. Cada hipótese registra temperatura, tolerância, envelhecimento e fonte; valor típico de catálogo não vira limite de aceitação sem análise.
| Entrada do projeto | Impacto na cadeia RF | Evidência |
|---|---|---|
| Faixa e canais | Filtros, duplex, LO e banda de teste | Tabela de frequência e regiões de emissão |
| Forma de onda e carga | Backoff, EVM, ACLR, ciclo e calor | Identidade, ocupação e tempo |
| Percurso e disponibilidade | Propagação, margem, diversidade e antenas | Perfil, clima e meta |
| Duplex e coexistência | Isolamento, recuperação e bloqueio | Estados Tx/Rx e interferentes |
| Plano de aceitação | Separa módulo conduzido e resultado instalado | Diagrama, calibração e método |
Desenhar os planos de referência antes da margem
Na transmissão podem existir saída do PA, saída do rádio, entrada do feeder, entrada da antena e plano de EIRP. Na recepção entram radome, feeder, proteção, pré-seletor, chave e entrada do receptor. Cada ganho e perda pertence a um plano explícito.
Em rádio externo integrado, declare perdas internas e ganho de beamforming já incluídos. Em unidades separadas, registre cabo, comprimento, conectores, montagem e variação térmica.
Calcular nível recebido e margem por direção
No plano de entrada escolhido, o nível previsto soma potência e ganhos, subtrai perdas de transmissão e percurso, soma ganho da antena receptora e subtrai perdas de recepção. A margem é a diferença para o nível que atende ao critério de serviço.
Espaço livre, gases, chuva, difração, multipercurso, bloqueio, polarização, apontamento, interferência e reserva de implementação permanecem em linhas diferentes, permitindo auditoria e evitando contagem dupla.
Verificação numérica de um enlace em 6 GHz
Para 12 km em 6 GHz, a perda básica em espaço livre é cerca de 129,6 dB com 92,45 + 20 log10(f GHz) + 20 log10(d km). Com +30 dBm conduzidos, 1,5 dB de feeder em cada ponta e antenas de 34 dBi, o nível recebido fica perto de -34,6 dBm. Contra o limiar de -70,5 dBm há 35,9 dB aritméticos. Ainda faltam chuva, multipercurso, folga, polarização, apontamento, interferência e tolerâncias antes de concluir disponibilidade.
Derivar a sensibilidade da banda e da demodulação
A 290 K usa-se aproximadamente -174 dBm/Hz. Acrescente 10 log10 da largura, figura de ruído em cascata, SNR ou Eb/N0 da modulação e margens explícitas de implementação e medição.
Perda antes do primeiro LNA degrada diretamente a figura de ruído. Teste também bloqueadores, vazamento duplex, estados de ganho, recuperação de sobrecarga e dessensibilização aceitável.
Especificar potência com a forma de onda real
Potência média, pico de envelope, P1dB, saturação e potência linear útil são condições diferentes. O valor útil é o que cumpre EVM, ACLR e emissões indesejadas com forma de onda, ocupação, alimentação e temperatura declaradas.
Calcule EIRP a partir do plano conduzido aceito, incluindo todas as perdas e ganho de antena. Em múltiplas portadoras, ensaie a combinação simultânea para revelar intermodulação, compressão e aquecimento.
Fazer o duplex definir a arquitetura de isolamento
FDD transmite e recebe simultaneamente; rejeição do duplexador, isolamento de antena, ruído do transmissor e seletividade formam um orçamento contínuo. TDD separa no tempo, mas isolamento da chave, desligamento do PA, transientes, guarda e recuperação são críticos.
A diferença entre potência transmitida e vazamento máximo tolerável define o isolamento total. Distribua entre antenas, duplexador ou chave, filtros, blindagem, roteamento e tempo e verifique todos os estados.
Tratar conversão, filtros e relógio como um plano único
Liste faixas RF, LO e IF, injeções, imagens, inversão espectral, estados de ganho e combinações de espúrios. A rejeição do filtro deve ser especificada nas frequências reais de imagem, LO, harmônicos, bloqueadores e vazamento de Tx.
Ruído de fase, estabilidade da referência, espúrios e tempo de assentamento podem limitar EVM, seletividade e sincronismo mesmo com ganho suficiente. Defina offsets e janelas de tempo.
Construir a disponibilidade a partir do percurso real
Espaço livre é apenas a base. Folga, difração, gases, chuva, multipercurso em ar claro, reflexão e polarização cruzada dependem de frequência, distância, terreno, clima, altura e disponibilidade.
Tolerâncias do equipamento e indisponibilidade de propagação não se misturam. Queda de potência a quente, perda do feeder ou erro de apontamento não são chuva. Diversidade e modulação adaptativa exigem gatilhos e limites claros.
Alocar os orçamentos aos blocos RF
PA, LNA, filtros, duplexadores, misturadores, fontes, antenas e interconexões recebem faixa, nível, linearidade, casamento, temperatura, estado e método de teste. A recomposição precisa fechar o orçamento do sistema.
Sequenciamento, proteção de VSWR, temperatura, alarmes e telemetria são verificados em regime, transições e falhas.
| Função RF | Limites alocados | Verificação de integração |
|---|---|---|
| Amplificador de potência | Faixa, potência linear, EVM/ACLR, ciclo e térmica | Qualidade Tx completa no plano |
| LNA e receptor | Ruído, ganho, bloqueio, entrada máxima e recuperação | Sensibilidade em cascata e dessensibilização |
| Filtro ou duplexador | Perda, rejeição, atraso, potência, isolamento e deriva | Medição nos estados reais |
| Conversor e fonte | RF/LO/IF, imagem, espúrios, fase e assentamento | Matriz completa de sintonia e portadoras |
| Antena e interconexão | Ganho, diagrama, polarização, VSWR, perda e ambiente | Conciliar conduzido e EIRP |
Verificar do componente ao enlace instalado
- Aprovar serviço, percurso e critério
- Desenhar planos nos dois sentidos
- Fechar nominal e pior caso
- Alocar limites por estágio
- Medir com calibração e incerteza
- Testar rádio com bloqueadores e transições

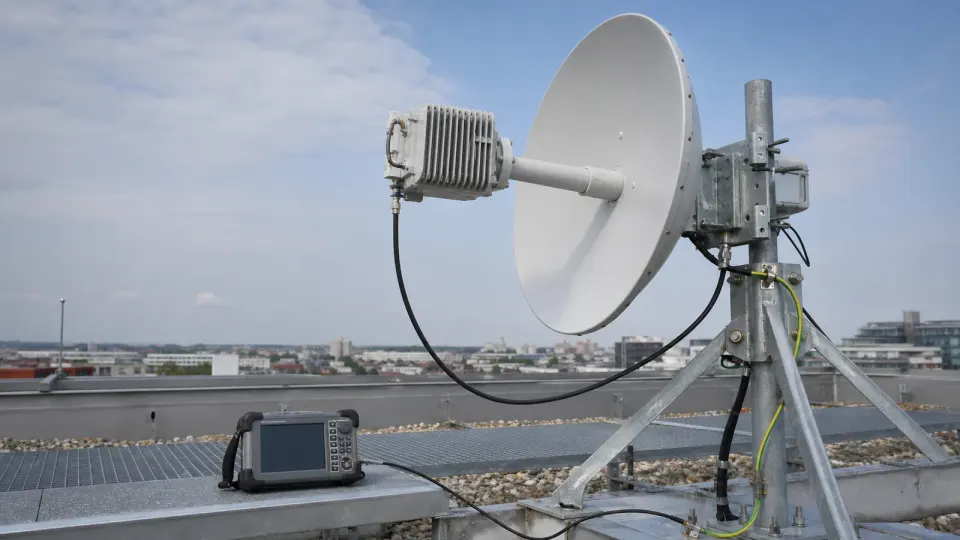

- Comissionar e registrar o local
- Correlacionar campo e orçamento
Falhas comuns em uma especificação de comunicação
- Usar espaço livre como modelo completo de disponibilidade
- Chamar P1dB de saída útil sem qualidade da onda
- Calcular sensibilidade sem banda, ruído e demodulação
- Omitir feeder, radome, polarização ou apontamento
- Esconder propagação, tolerâncias e interferência em uma margem
- Medir isolamento em um estado estático
- Ensaiar separadamente portadoras simultâneas
- Não conciliar teste conduzido com EIRP instalada
Informações mínimas para uma RFQ
- Pontas, direção, topologia, distância, alturas e ambiente
- Faixa, canais, portadoras simultâneas e sintonia
- Forma de onda, modulação, meta e tempo duplex
- Disponibilidade e método de propagação
- Potência, EIRP, antena, feeder e polarização
- Sensibilidade, ruído, bloqueadores e entrada máxima
- EVM, ACLR, máscara, harmônicos, espúrios e LO
- Isolamento, comutação, recuperação, coexistência e proteção
- Alimentação, controle, refrigeração, montagem e ambiente
- Planos, calibração, incerteza, aceitação e dados
