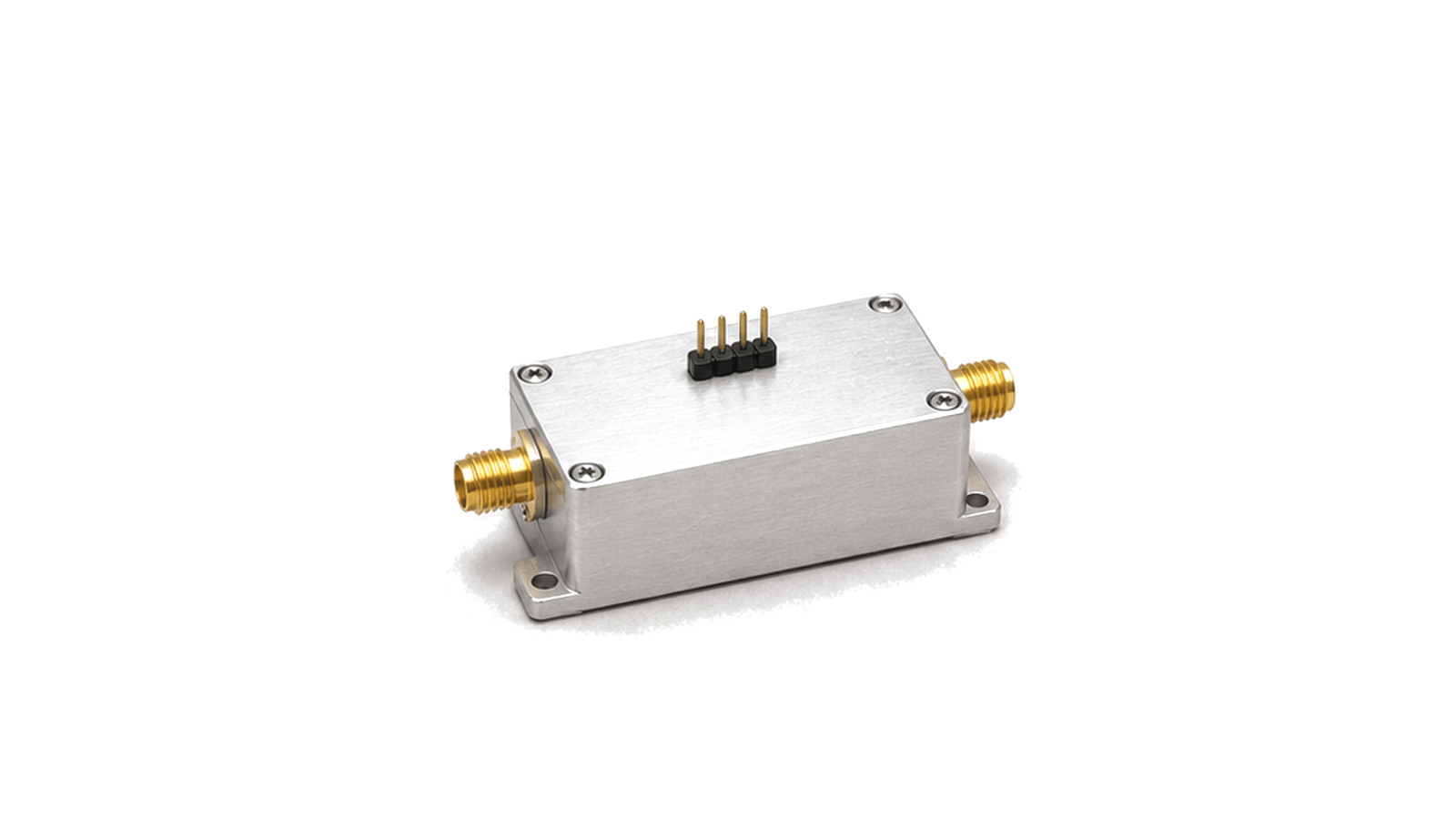

ログ検波器は RF またはマイクロ波入力レベルを、広いダイナミックレンジで対数出力電圧に変換します。受信信号表示、電力レベリング、AGC フィードバック、RF 監視経路で使われます。
基準面は補正後の値を宣言する電気的境界です。治具を除去できるのは、線形・安定・十分に特性化され、納入構成に含まれない場合に限られます。
P1dBは単一信号による利得圧縮、二信号IMDは明示した周波数間隔と各信号電力による非線形生成物を測る独立した試験です。
技術問い合わせ
製品、動作条件、プロジェクトの背景をお知らせください。エンジニアリングチームが適切な担当者へお問い合わせを引き継ぎます。
ログ検波器は RF またはマイクロ波入力レベルの変化を圧縮された出力応答に変換し、多くの場合 dB あたりの電圧として扱われます。複数の検波経路を切り替えずに広い信号範囲を監視したい場合に使われます。
主な確認項目は周波数範囲、入力レベル範囲、有効ダイナミックレンジ、ログスロープ、インターセプト、直線性誤差、出力整定時間、ビデオ帯域、入力整合、温度ドリフトです。これらは RSSI 出力、電力レベリング、AGC ループ、受信機監視、RF 試験経路に影響します。
