Down-Converter-Module

Down-Converter-Module setzen RF- oder Mikrowellensignale auf IF- oder Basisbandbereiche um. Sie werden in Empfängern, Spektrummonitoring, Radarkanälen, Satellitenbodenstationen und RF-Testsystemen eingesetzt.

Projektanfrage Produktliste herunterladen

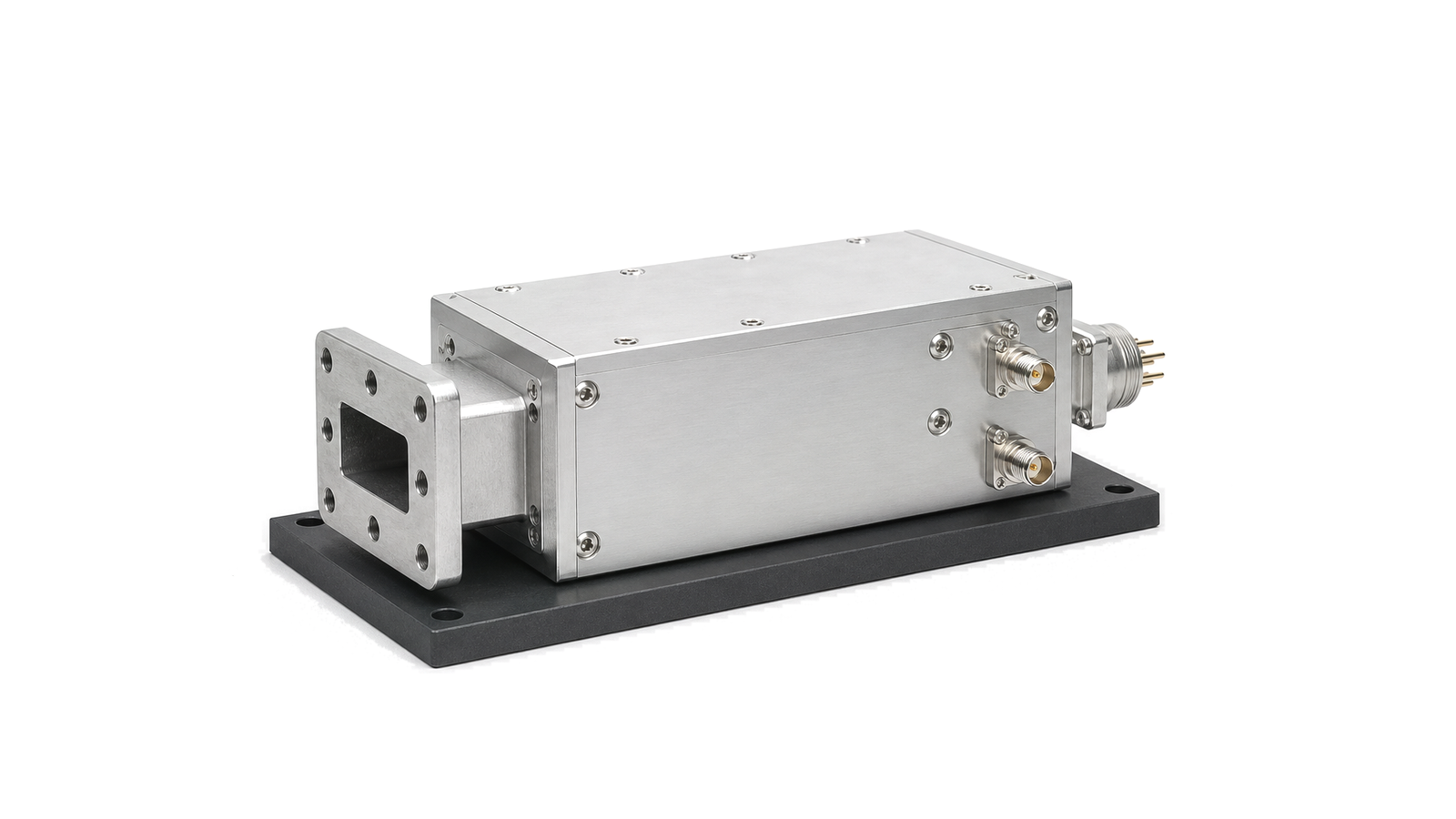

RF down converter module for receiver and IF processing paths

Artikel

FAQ

Was ist die Spiegelfrequenz eines HF-Umsetzers und wie wird sie beherrscht?

Die Spiegelfrequenz ist ein unerwünschter Eingang, der über eine andere Mischbeziehung dieselbe ZF erzeugt; Frequenzplan, Vorselektion und geprüfte IQ-/Spiegelunterdrückung müssen sie gemeinsam beherrschen.

Wie beeinflussen LO-Pegel und LO-Durchschlag einen HF-Frequenzumsetzer?

Der LO-Pegel bestimmt den Schaltzustand des Mischers und damit Umsetzungsverhalten, Kompression und IMD; LO-Durchschlag belastet Antenne, ADC, Verstärker oder Nachbarkanäle.

Technische Anfrage

Teilen Sie Ihre RF-Anforderung

Beschreiben Sie das Produkt, die Einsatzbedingungen und den Projektkontext. Unser Engineering-Team leitet Ihre Anfrage an den passenden Ansprechpartner weiter.

Down-Converter-Module

Down-Converter-Module übertragen ein hochfrequentes RF- oder Mikrowellensignal auf einen niedrigeren IF- oder Basisband-Ausgang. Damit können Empfänger, Digitalisierer und Monitoringsysteme Signale verarbeiten, die nicht direkt in den Eingangsbereich der nachfolgenden Stufe fallen.

Frequenzumsetzung im Empfangspfad

Wichtige Daten sind RF-Eingangsband, LO-Plan, IF-Ausgangsbereich, Umsetzgewinn oder Verlust, Rauschzahl, Spiegelfrequenzunterdrückung, LO-Leckage, Nebenwellen, Kompressionspunkt, Impedanz und Steuerinterface. Diese Werte bestimmen den nutzbaren Dynamikbereich in Spektrummonitoring-Empfängern, Radarkanälen, Satellitenbodenstationen, Kommunikationsreceivern und RF-Testsystemen.
