Cavity-Filter

Cavity-Filter nutzen resonante Metallstrukturen für selektive RF- oder Mikrowellenfilterung. Sie werden in Basisstationsgeräten, Radarpfaden, Mikrowellenlinks, Hochleistungs-Sendeketten und Tests eingesetzt.

Projektanfrage Produktliste herunterladen

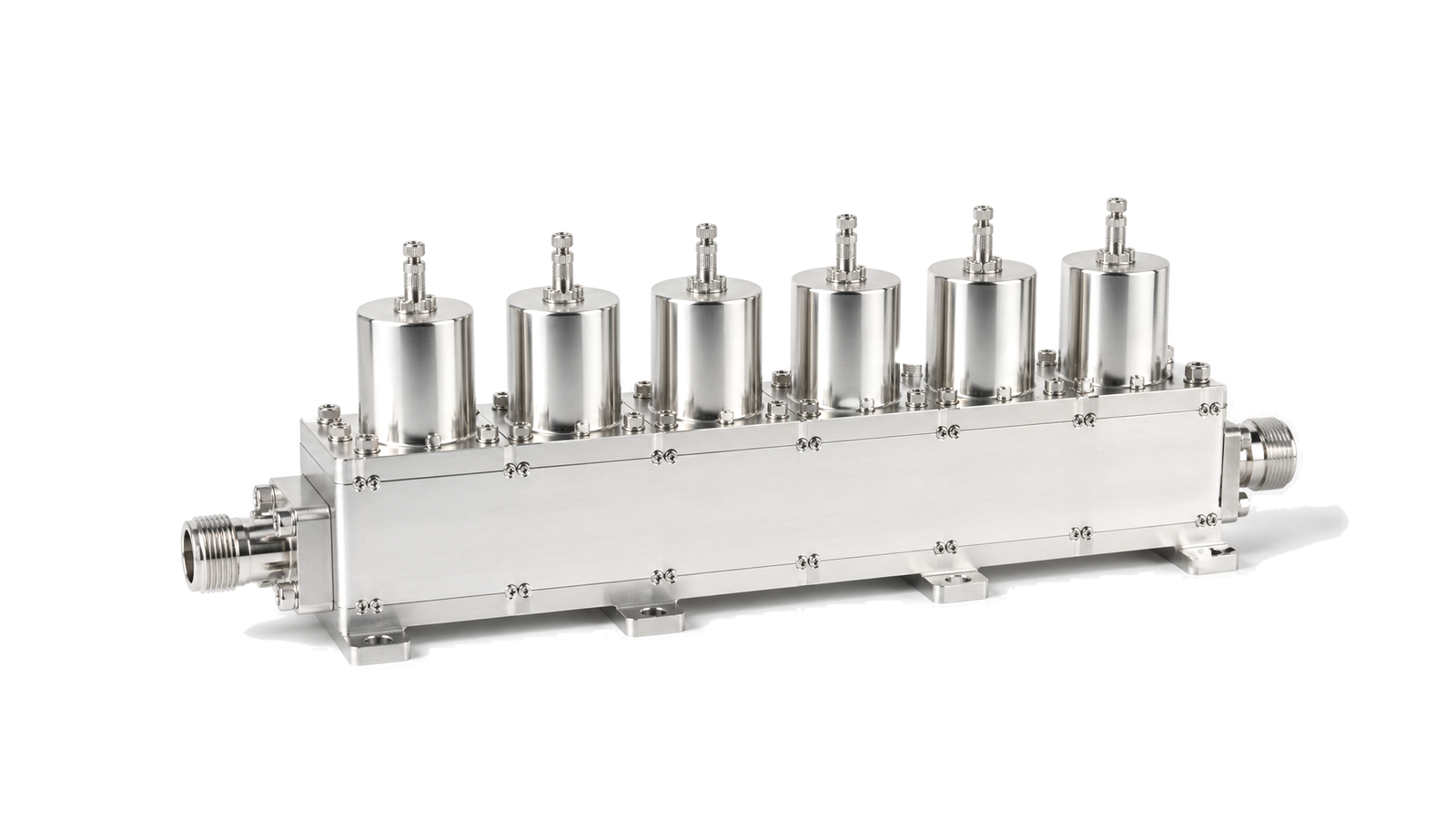

RF cavity filter assembly with coaxial connectors

FAQ

Wie wird die RF-Filter-Leistungsfestigkeit für Einfügedämpfung und Temperatur herabgesetzt?

Das Derating basiert auf Verlustwärme, Fehlanpassung und Feldbelastung bei realer Wellenform, Montage und Temperatur; danach wird die Frequenzmaske heiß erneut geprüft.

Wann braucht ein RF-Filter eine Gruppenlaufzeit- oder Phasenlinearitätsgrenze?

Eine Grenze ist nötig, wenn Phasenvariation im belegten Band Pulse, Symbole, Laufzeitmessungen oder Kanalgleichlauf verzerren kann.

Was ist der Unterschied zwischen Einfügedämpfung und Rückflussdämpfung eines RF-Filters?

Einfügedämpfung bewertet den Übertragungsverlust, Rückflussdämpfung die Fehlanpassung eines Ports; beide benötigen gleiche Referenzebenen und definierte Abschlüsse.

Technische Anfrage

Teilen Sie Ihre RF-Anforderung

Beschreiben Sie das Produkt, die Einsatzbedingungen und den Projektkontext. Unser Engineering-Team leitet Ihre Anfrage an den passenden Ansprechpartner weiter.

Cavity-Filter

Cavity-Filter verwenden resonante mechanische Hohlräume, um das RF- oder Mikrowellenspektrum zu formen. Gegenüber kompakten Resonatorbauformen werden sie häufig gewählt, wenn Sperrdämpfung, Leistungsbelastbarkeit, thermisches Verhalten oder schmalbandige Stabilität wichtiger sind als minimale Baugröße.

High-Q-Filterung und mechanische Randbedingungen

Wichtige Daten sind Mittenfrequenz, Bandbreite, geladener Q-Faktor, Einfügedämpfung, Rückflussdämpfung, Sperrdämpfung, Leistungsbelastbarkeit, Abstimmverfahren, Anschlusstyp, Gehäusegröße und Umweltstabilität. Diese Werte betreffen Senderausgangsfilter, Empfänger-Vorselektion, Basisstationskanäle, Radarpfade, Mikrowellen-Backhaul und kalibrierte RF-Testpfade.
